酶制剂喷雾干燥机LPG120(方案)VIP免费

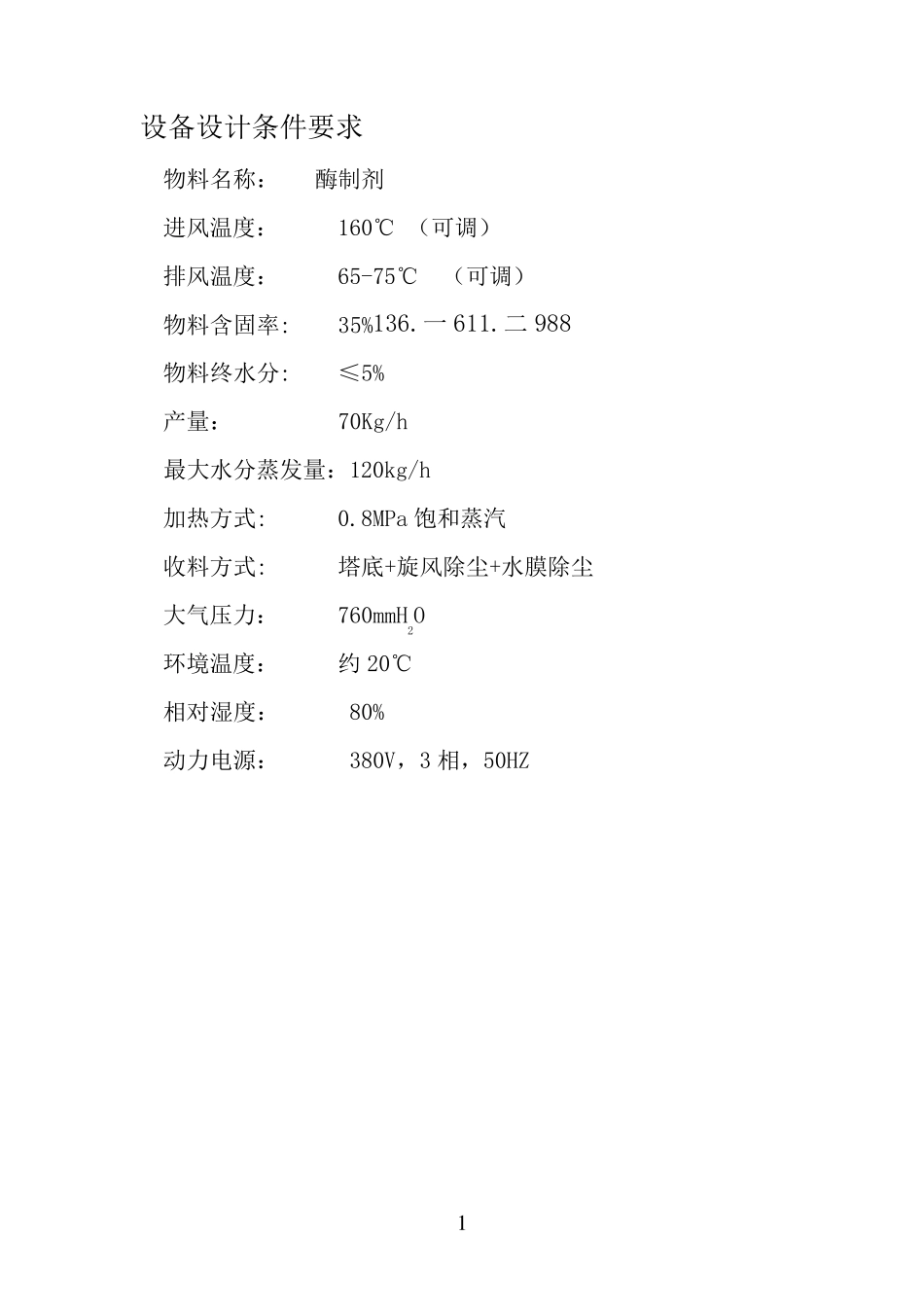

酶制剂喷雾干燥机LPG120(方案)_第1页
1/5

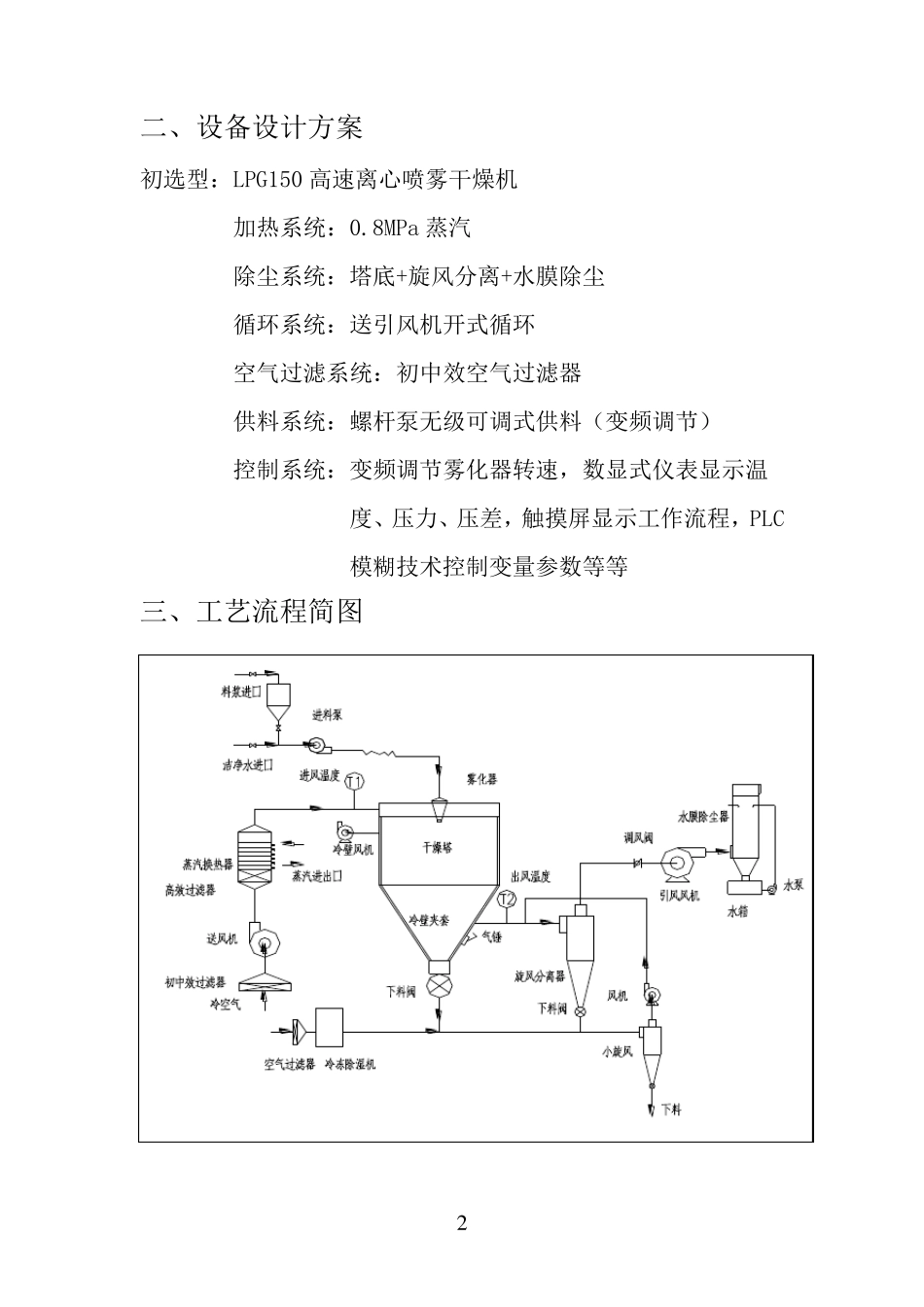

酶制剂喷雾干燥机LPG120(方案)_第2页
2/5

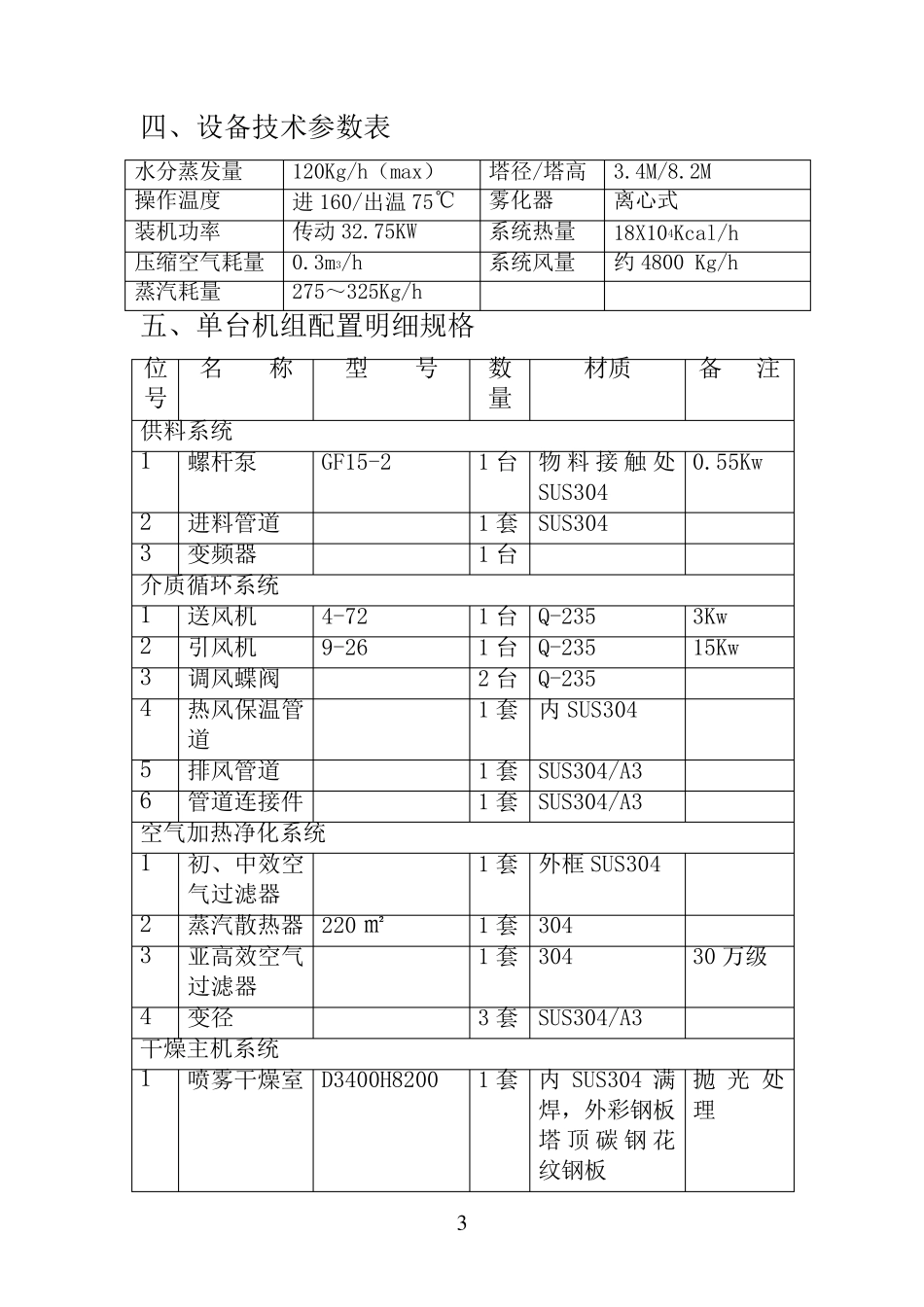

酶制剂喷雾干燥机LPG120(方案)_第3页
3/5
1 设备设计条件要求 物料名称: 酶制剂 进风温度: 160℃ (可调) 排风温度: 65-75℃ (可调) 物料含固率: 35%136.一611.二988 物料终水分: ≤5% 产量: 70Kg/h 最大水分蒸发量:120kg/h 加热方式: 0.8MPa 饱和蒸汽 收料方式: 塔底+旋风除尘+水膜除尘 大气压力: 760mmH2O 环境温度: 约20℃ 相对湿度: 80% 动力电源: 380V,3 相,50HZ 2 二、设备设计方案 初选型:LPG150 高速离心喷雾干燥机 加热系统:0.8MPa 蒸汽 除尘系统:塔底+旋风分离+水膜除尘 循环系统:送引风机开式循环 空气过滤系统:初中效空气过滤器 供料系统:螺杆泵无级可调式供料(变频调节) 控制系统:变频调节雾化器转速,数显式仪表显示温 度、压力、压差,触摸屏显示工作流程,PLC模糊技术控制变量参数等等 三、工艺流程简图 3 四、设备技术参数表 水分蒸发量 120Kg/h(max) 塔径/塔高 3.4M/8.2M 操作温度 进160/出温75℃ 雾化器 离心式 装机功率 传动32.75KW 系统热量 18X104Kcal/h 压缩空气耗量 0.3m3/h 系统风量 约4800 Kg/h 蒸汽耗量 275~325Kg/h 五、单台机组配置明细规格 位号 名 称 型 号 数 量 材质 备 注 供料系统 1 螺杆泵 GF15-2 1 台 物料接触处SUS304 0.55Kw 2 进料管道 1 套 SUS304 3 变频器 1 台 介质循环系统 1 送风机 4-72 1 台 Q-235 3Kw 2 引风机 9-26 1 台 Q-235 15Kw 3 调风蝶阀 2 台 Q-235 4 热风保温管道 1 套 内SUS304 5 排风管道 1 套 SUS304/A3 6 管道连接件 1 套 SUS304/A3 空气加热净化系统 1 初、中效空气过滤器 1 套 外框SUS304 2 蒸汽散热器 220 ㎡ 1 套 304 3 亚高效空气过滤器 1 套 304 30 万级 4 变径 3 套 SUS304/A3 干燥主机系统 1 喷雾干燥室 D3400H8200 1 套 内SUS304 满焊,外彩钢板 塔顶碳钢花纹钢板 抛光处理 4 2 热风分配器 1 套 SUS304 3 热风蜗壳 1 套 SUS304 4 离心雾化器 LPG100 1 套 SUS304 3Kw 5 照明装置 100W 2 套 SUS304 6 观察人孔 610X510 1 套 7 保温 玻璃棉 8 气动敲击锤 SK60LP 带防护链 6 套 AL 9 下料阀 1 套 SUS304 1.1KW 10 冷却下料分风装置 1 套 SUS304 除尘系统 1 旋风分离器 XF750 1 台 SUS304 2 下料阀 1 套 SUS304 1.1KW 3 换向器 1 套 SUS304 4 9...
