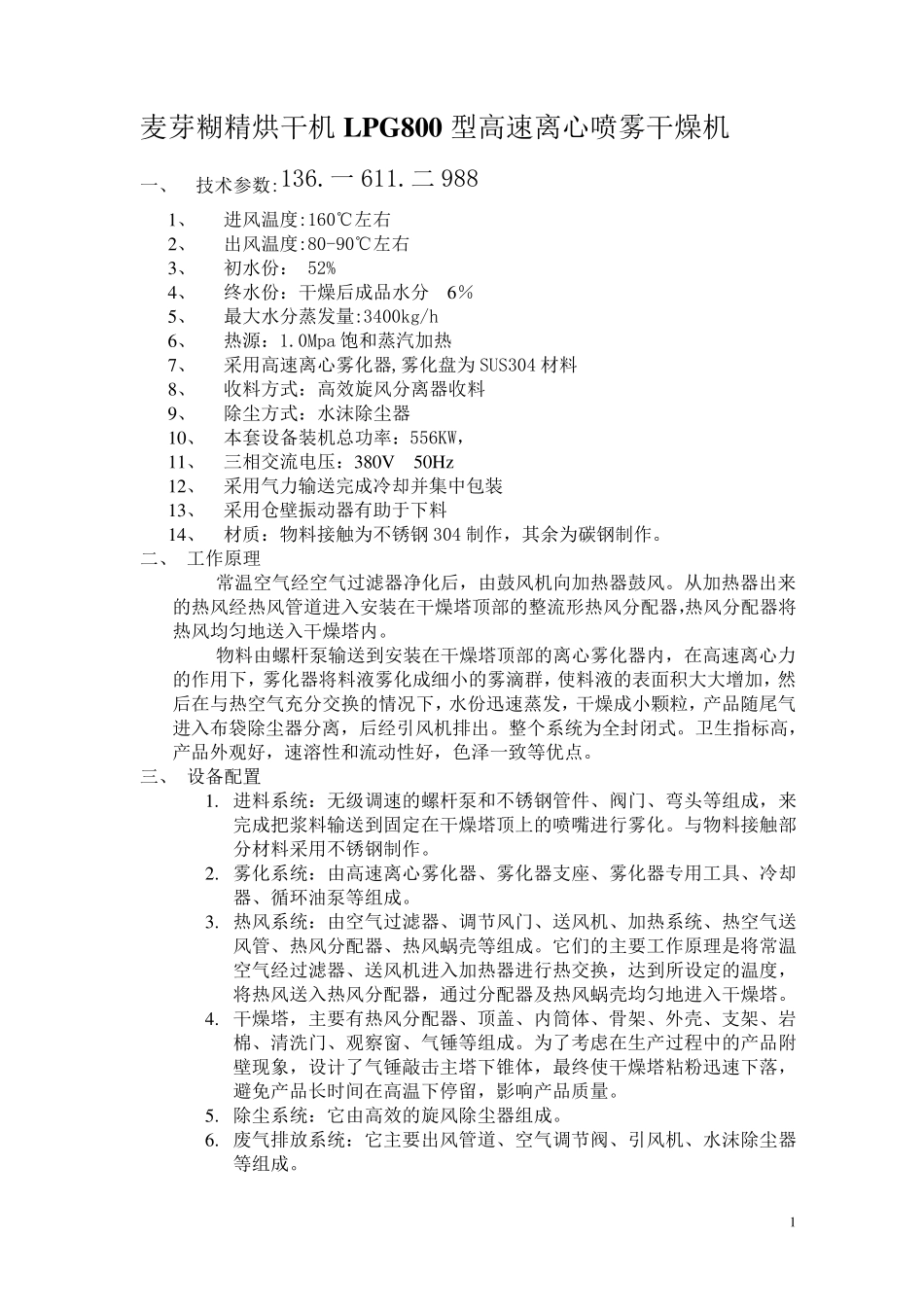

1 麦芽糊精烘干机LPG800 型高速离心喷雾干燥机 一、 技术参数:136.一611.二988 1、 进风温度:160℃左右 2、 出风温度:80-90℃左右 3、 初水份： 52% 4、 终水份：干燥后成品水分 6％ 5、 最大水分蒸发量:3400kg/h 6、 热源：1.0Mpa 饱和蒸汽加热 7、 采用高速离心雾化器,雾化盘为SUS304 材料 8、 收料方式：高效旋风分离器收料 9、 除尘方式：水沫除尘器 10、 本套设备装机总功率：556KW， 11、 三相交流电压：380V 50Hz 12、 采用气力输送完成冷却并集中包装 13、 采用仓壁振动器有助于下料 14、 材质：物料接触为不锈钢304 制作，其余为碳钢制作。 二、 工作原理 常温空气经空气过滤器净化后，由鼓风机向加热器鼓风。从加热器出来的热风经热风管道进入安装在干燥塔顶部的整流形热风分配器，热风分配器将热风均匀地送入干燥塔内。 物料由螺杆泵输送到安装在干燥塔顶部的离心雾化器内，在高速离心力的作用下，雾化器将料液雾化成细小的雾滴群，使料液的表面积大大增加，然后在与热空气充分交换的情况下，水份迅速蒸发，干燥成小颗粒，产品随尾气进入布袋除尘器分离，后经引风机排出。整个系统为全封闭式。卫生指标高，产品外观好，速溶性和流动性好，色泽一致等优点。 三、 设备配置 1. 进料系统：无级调速的螺杆泵和不锈钢管件、阀门、弯头等组成，来完成把浆料输送到固定在干燥塔顶上的喷嘴进行雾化。与物料接触部分材料采用不锈钢制作。 2. 雾化系统：由高速离心雾化器、雾化器支座、雾化器专用工具、冷却器、循环油泵等组成。 3. 热风系统：由空气过滤器、调节风门、送风机、加热系统、热空气送风管、热风分配器、热风蜗壳等组成。它们的主要工作原理是将常温空气经过滤器、送风机进入加热器进行热交换，达到所设定的温度，将热风送入热风分配器，通过分配器及热风蜗壳均匀地进入干燥塔。 4. 干燥塔，主要有热风分配器、顶盖、内筒体、骨架、外壳、支架、岩棉、清洗门、观察窗、气锤等组成。为了考虑在生产过程中的产品附壁现象，设计了气锤敲击主塔下锥体，最终使干燥塔粘粉迅速下落，避免产品长时间在高温下停留，影响产品质量。 5. 除尘系统：它由高效的旋风除尘器组成。 6. 废气排放系统：它主要出风管道、空气调节阀、引风机、水沫除尘器等组成。 2 7. 控制系统：它由进料系统、喷雾系统、热风系统、干燥系统、排料系统、等组成，它将根据各个系统的控制要求来配合和完成控制...
