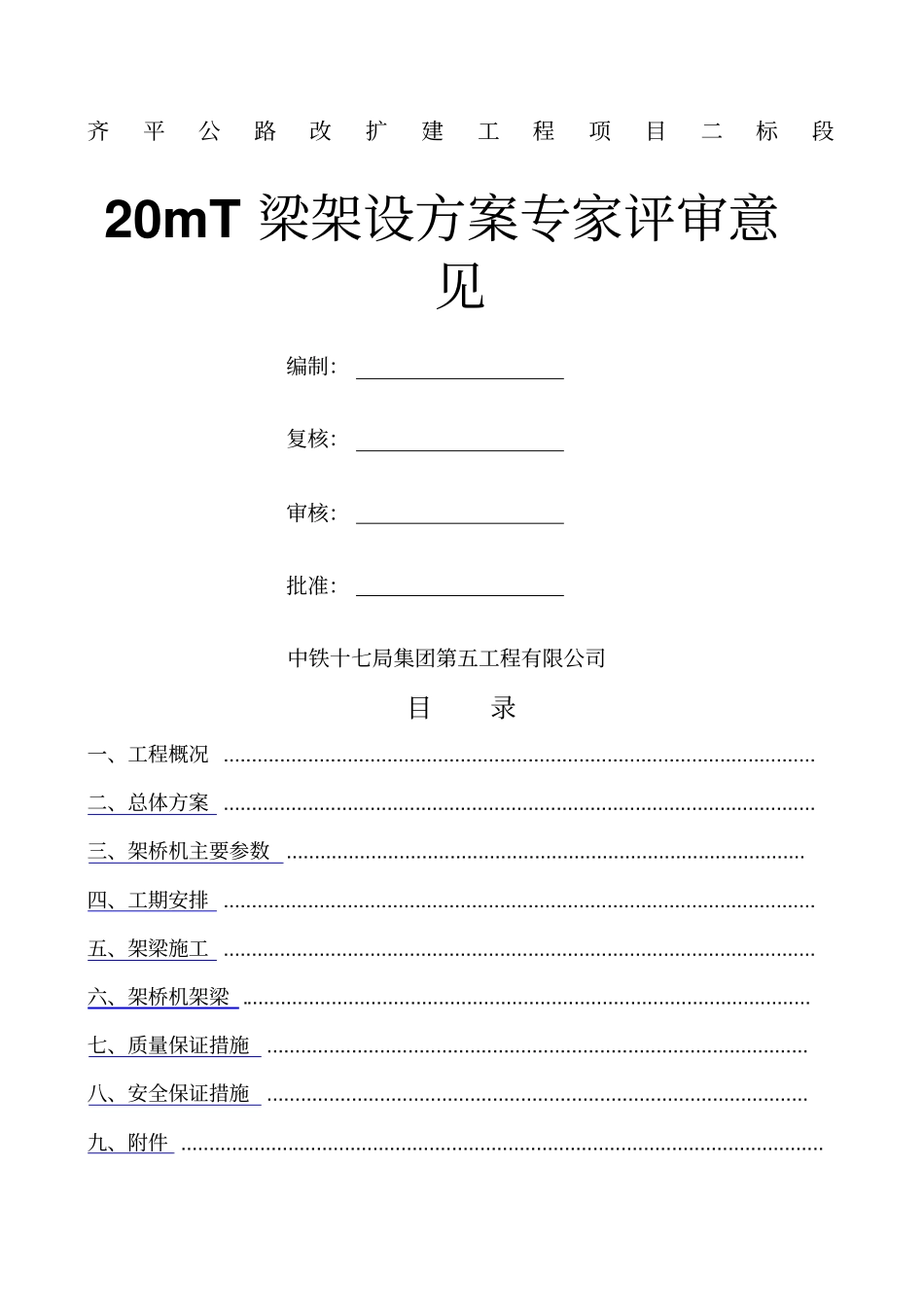

齐平公路改扩建工程项目二标段20mT 梁架设方案专家评审意见编制:复核:审核:批准:中铁十七局集团第五工程有限公司目录一、工程概况 ......................................................................................................... 二、总体方案 ......................................................................................................... 三、架桥机主要参数............................................................................................ 四、工期安排 ......................................................................................................... 五、架梁施工 ......................................................................................................... 六、架桥机架梁 ..................................................................................................... 七、质量保证措施 ................................................................................................ 八、安全保证措施 ................................................................................................ 九、附件 .................................................................................................................. 中寨大桥 20mT 梁架设方案一、工程概况中 寨大 桥 全 长 307.08m, 平 面位 于圆 曲线 上, 圆曲线 半 径175m,纵坡 4%,桥面宽 10.417m。下部结构采用柱式桥墩,桩式桥台,最大墩高 26.33m; 上部结构采用预应力混凝土连续T 梁,横桥向由 5 片 T 梁组成,湿接缝宽度0.4m,全桥共用 20mT 梁 75 片,梁体尺寸规格、吊装重量和工程数量如下表:型号及部位尺寸规格 (cm) 吊装重量 (t) 数量 (片) 20m T 梁左 1 1500*1850 44 15 左 2 1500*1700 40 15 左 3 1500*1700 40 15 左 4 1500*1700 40 15 左 5 1500*1850 44 15 二、总体方案本桥 20mT梁采用 WJQ180-40 A3型桁架式架桥机从第1 跨向第15 跨架设。架桥机在0 号桥台后路基上拼装,拼装时,按设计结构少安装 1 节主梁( 12m),架桥机拼装长度为40m。20mT梁在预制场内采用一台 50T 吊车起吊装车, 经运梁便道、 道路基运至架桥机后方喂梁、安装...
