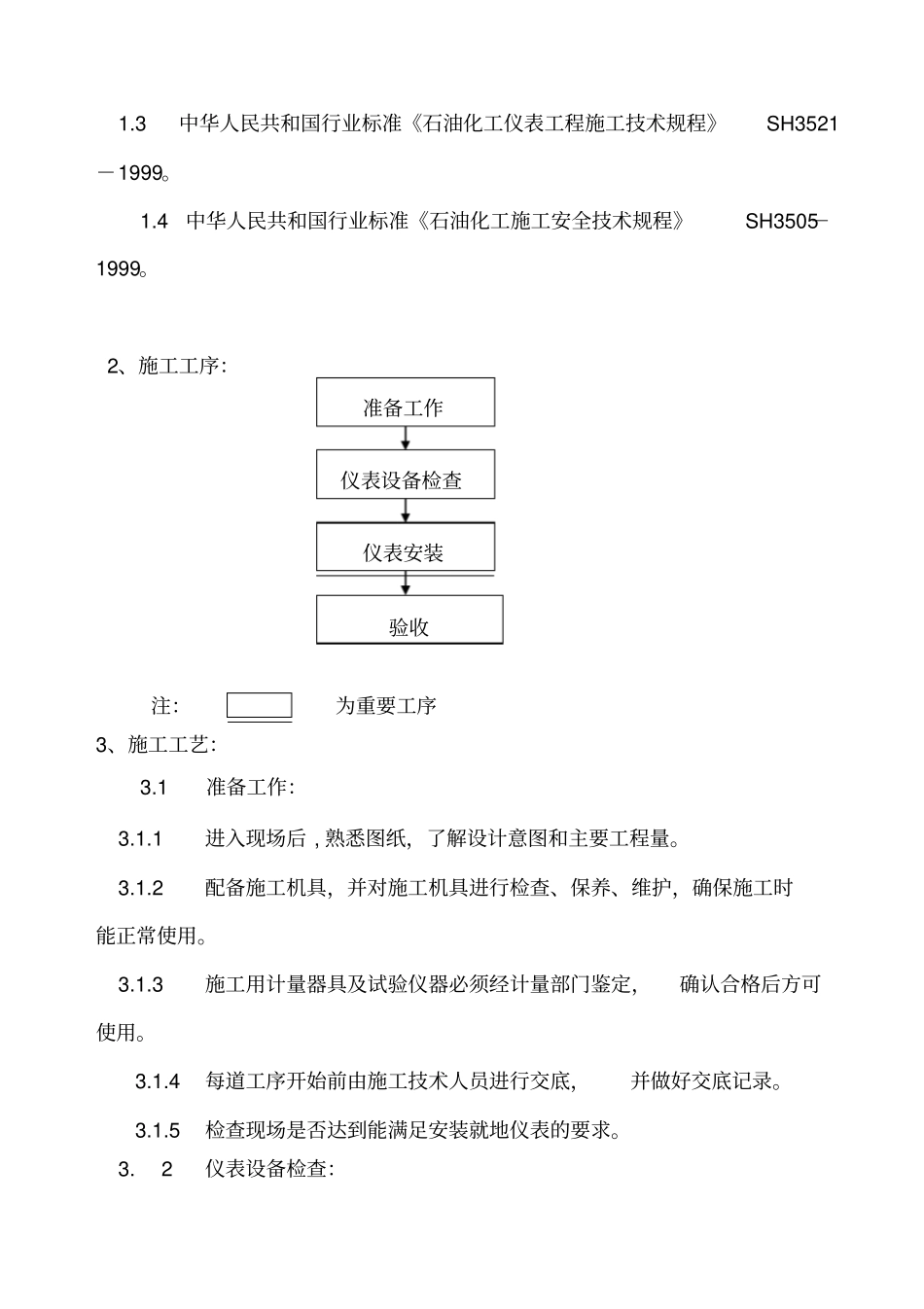

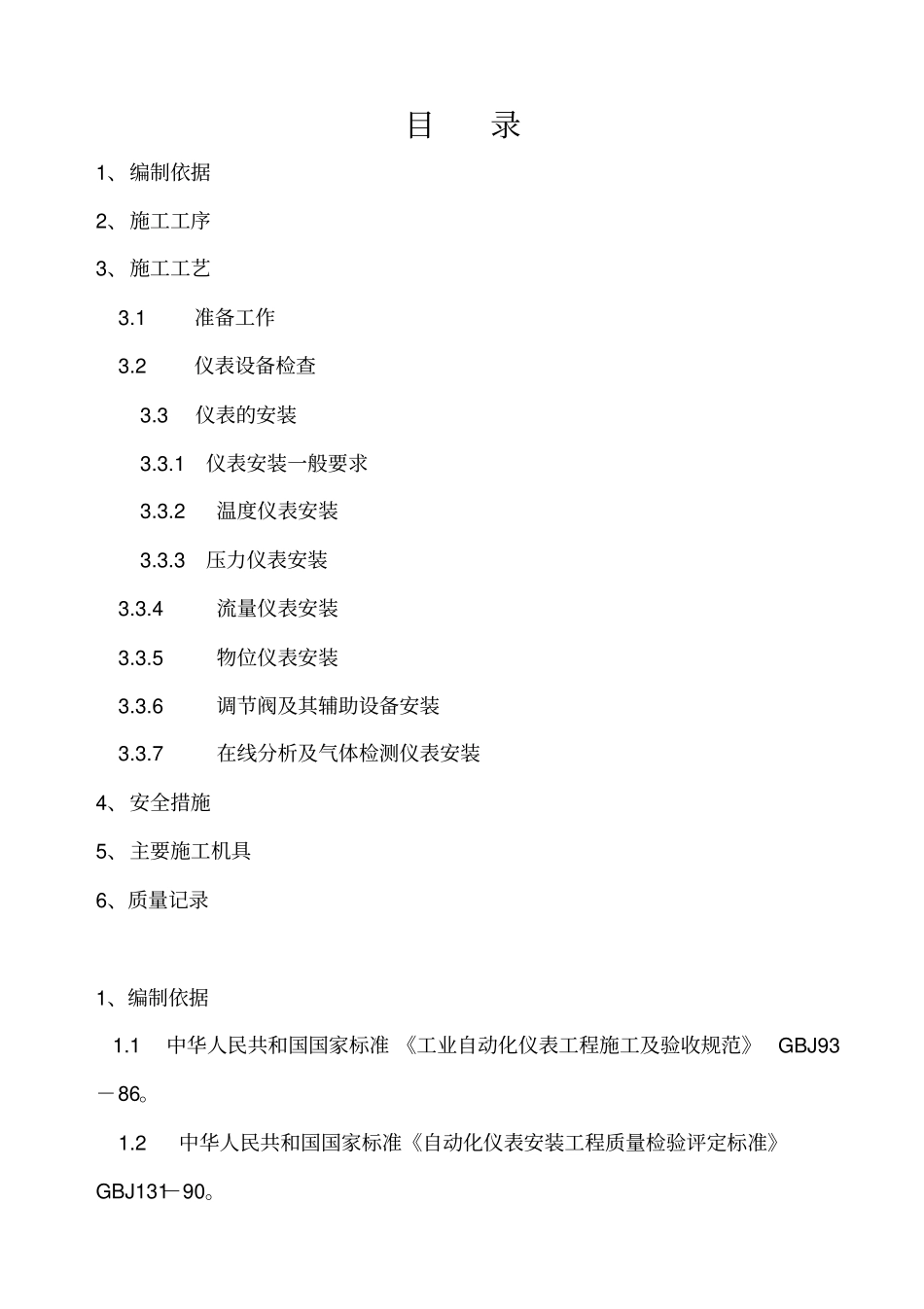

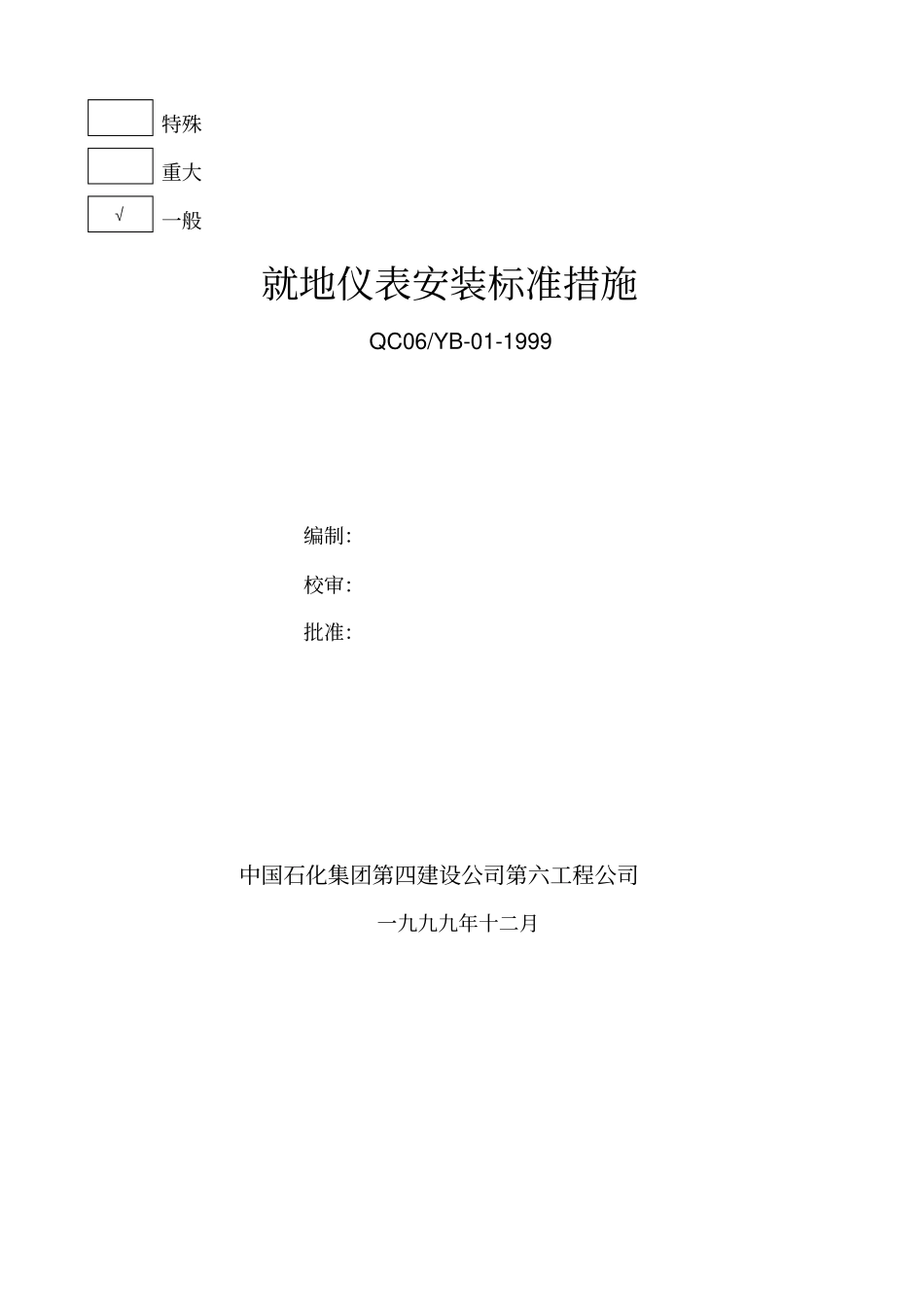

特殊重大一般就地仪表安装标准措施QC06/YB-01-1999编制：校审：批准：中国石化集团第四建设公司第六工程公司一九九九年十二月√目录1、编制依据2、施工工序3、施工工艺 3.1 准备工作 3.2 仪表设备检查3.3 仪表的安装3.3.1 仪表安装一般要求3.3.2 温度仪表安装3.3.3 压力仪表安装 3.3.4 流量仪表安装 3.3.5 物位仪表安装 3.3.6 调节阀及其辅助设备安装 3.3.7 在线分析及气体检测仪表安装4、安全措施5、主要施工机具6、质量记录1、编制依据 1.1中华人民共和国国家标准 《工业自动化仪表工程施工及验收规范》GBJ93－86。 1.2中华人民共和国国家标准《自动化仪表安装工程质量检验评定标准》GBJ131－90。 1.3中华人民共和国行业标准《石油化工仪表工程施工技术规程》SH3521－1999。1.4 中华人民共和国行业标准《石油化工施工安全技术规程》SH3505－1999。2、施工工序：注：为重要工序3、施工工艺：3.1准备工作： 3.1.1 进入现场后 , 熟悉图纸，了解设计意图和主要工程量。 3.1.2 配备施工机具，并对施工机具进行检查、保养、维护，确保施工时能正常使用。 3.1.3 施工用计量器具及试验仪器必须经计量部门鉴定，确认合格后方可使用。 3.1.4 每道工序开始前由施工技术人员进行交底，并做好交底记录。 3.1.5 检查现场是否达到能满足安装就地仪表的要求。 3.2仪表设备检查：准备工作仪表设备检查仪表安装验收 3.2.1 核对其型号、规格及材质，所带附件要齐全，外观要完好无损且有出厂合格证、安装使用说明书等有关资料。 3.2.2 单体调试试验合格，设计要求脱脂的仪表要脱脂合格。3.3 仪表的安装： 3.3.1 现场仪表安装一般要求： 3.3.1.1 表中心距离地面 1.2 米，显示仪表安装在便于观察、 维修的位置。 3.3.1.2 仪表应不受机械振动，远离磁场和高温管线及设备，避免腐蚀介质的侵蚀。 3.3.1.3 室内安装的就地仪表要选择光线充足、通风良好、操作方便之处。 3.3.1.4 仪表安装要牢固端正，不应受到敲击及振动，且不承受配管及其它任何外力。 3.3.1.5 直接安装在工艺管线上的仪表要在管道吹扫之后、压力试验之前安装，仪表外壳上的指向要与管道介质流向一致。 3.3.1.6 仪表设备的接线盒引入口不能朝上，无法避免时要采取密封措施。 3.3.1.7 仪表安装所用螺栓、螺母、垫片等要符合设计要求。3.3.2 温度仪表安装 3.3.2.1 双金属温度计、水银温度计安装，其盘面要便于观察，直式水银温度计不能水平安装...
