屋面构架工程模板专项施工方案VIP免费

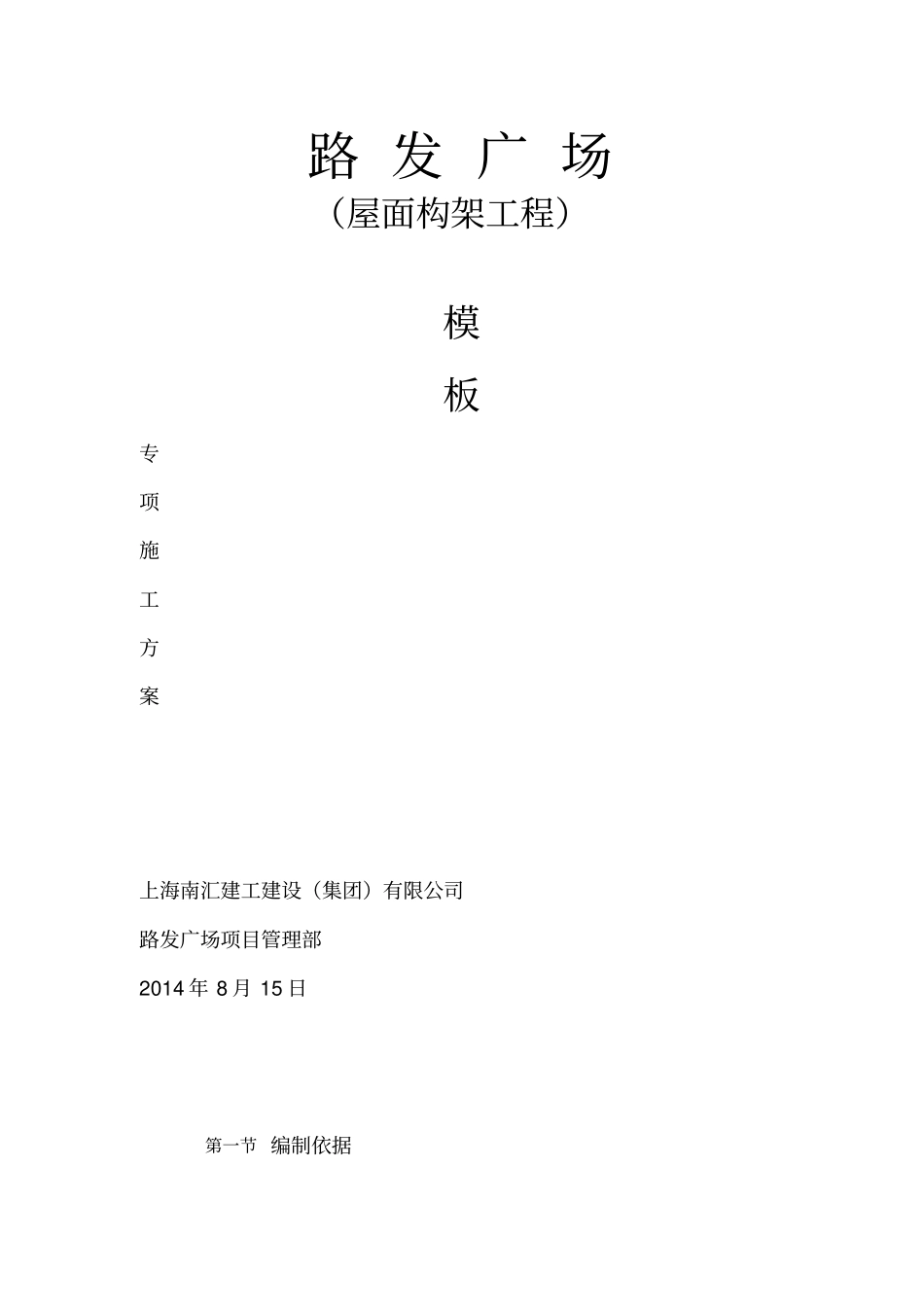

屋面构架工程模板专项施工方案_第1页
1/21

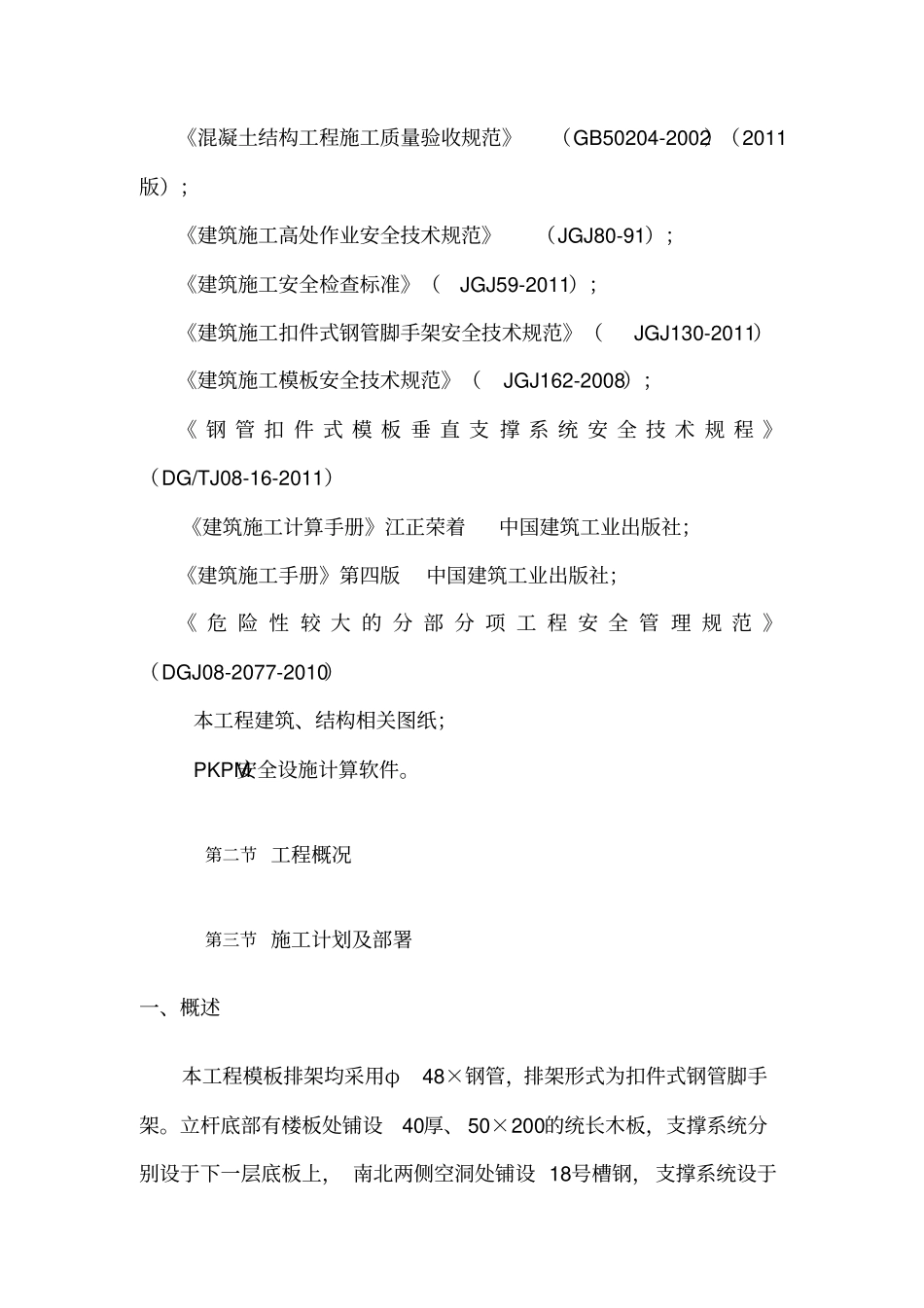

屋面构架工程模板专项施工方案_第2页
2/21

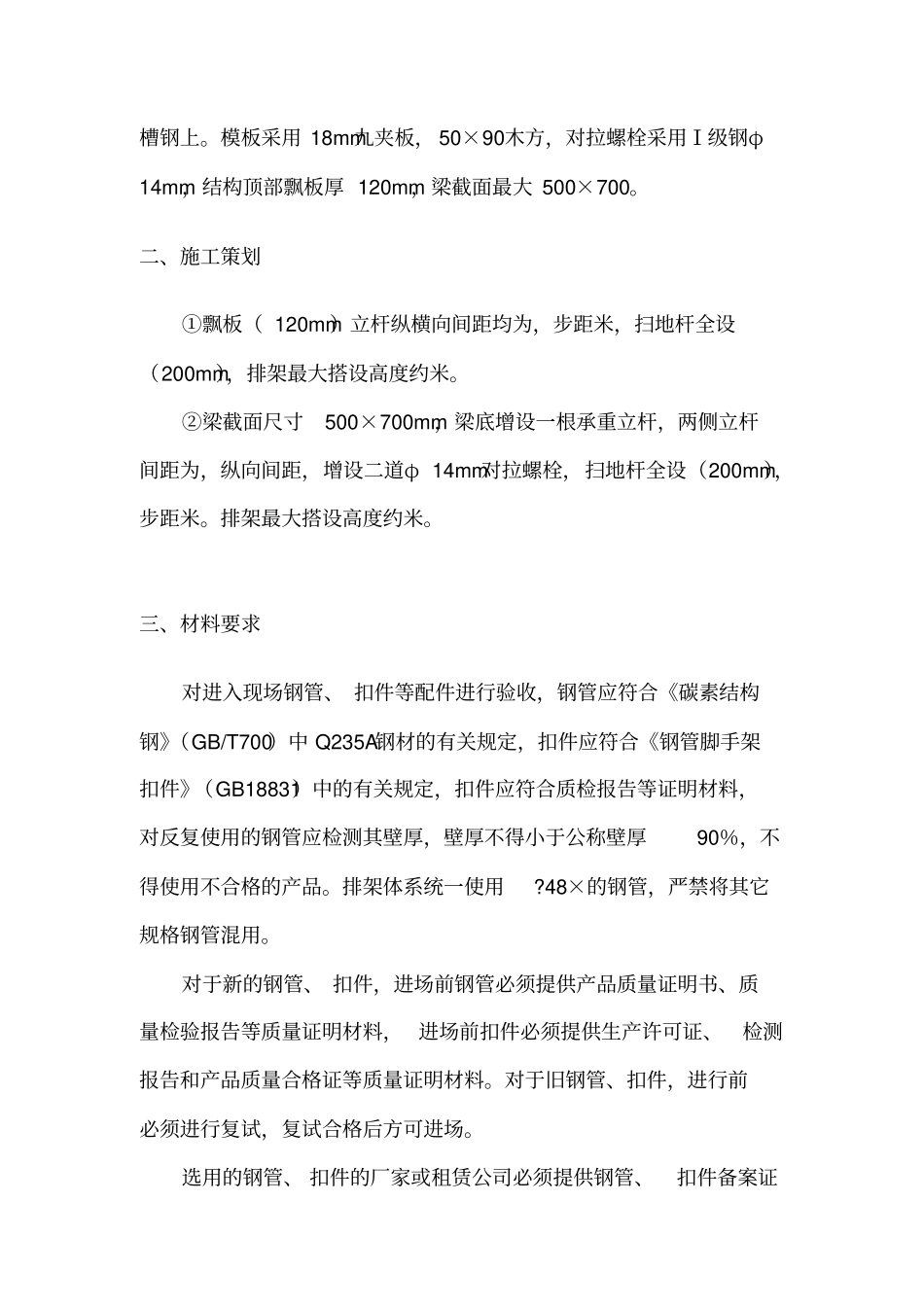

屋面构架工程模板专项施工方案_第3页
3/21
路 发 广 场(屋面构架工程)模板专项施工方案上海南汇建工建设(集团)有限公司路发广场项目管理部2014 年 8 月 15 日第一节 编制依据《混凝土结构工程施工质量验收规范》(GB50204-2002)(2011版);《建筑施工高处作业安全技术规范》(JGJ80-91);《建筑施工安全检查标准》(JGJ59-2011);《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)《建筑施工模板安全技术规范》(JGJ162-2008);《 钢 管 扣 件 式 模 板 垂 直 支 撑 系 统 安 全 技 术 规 程 》(DG/TJ08-16-2011)《建筑施工计算手册》江正荣着中国建筑工业出版社;《建筑施工手册》第四版中国建筑工业出版社;《 危 险 性 较 大 的 分 部 分 项 工 程 安 全 管 理 规 范 》(DGJ08-2077-2010)本工程建筑、结构相关图纸;PKPM安全设施计算软件。第二节 工程概况第三节 施工计划及部署一、概述本工程模板排架均采用φ48×钢管,排架形式为扣件式钢管脚手架。立杆底部有楼板处铺设40厚、 50×200的统长木板,支撑系统分别设于下一层底板上, 南北两侧空洞处铺设 18号槽钢,支撑系统设于槽钢上。模板采用 18mm九夹板, 50×90木方,对拉螺栓采用Ⅰ级钢φ14mm,结构顶部飘板厚 120mm,梁截面最大 500×700。二、施工策划①飘板( 120mm)立杆纵横向间距均为,步距米,扫地杆全设(200mm),排架最大搭设高度约米。②梁截面尺寸500×700mm,梁底增设一根承重立杆,两侧立杆间距为,纵向间距,增设二道φ 14mm对拉螺栓,扫地杆全设(200mm),步距米。排架最大搭设高度约米。三、材料要求对进入现场钢管、 扣件等配件进行验收,钢管应符合《碳素结构钢》(GB/T700)中 Q235A钢材的有关规定,扣件应符合《钢管脚手架扣件》(GB18831)中的有关规定,扣件应符合质检报告等证明材料,对反复使用的钢管应检测其壁厚,壁厚不得小于公称壁厚90%,不得使用不合格的产品。排架体系统一使用?48×的钢管,严禁将其它规格钢管混用。对于新的钢管、 扣件,进场前钢管必须提供产品质量证明书、质量检验报告等质量证明材料, 进场前扣件必须提供生产许可证、检测报告和产品质量合格证等质量证明材料。对于旧钢管、扣件,进行前必须进行复试,复试合格后方可进场。选用的钢管、 扣件的厂家或租赁公司必须提供钢管、扣件备案证明文件。钢管表面平直光滑, 壁厚均匀, 不应有裂缝、 分层、毛刺、硬弯、电焊结疤、压痕和深...
