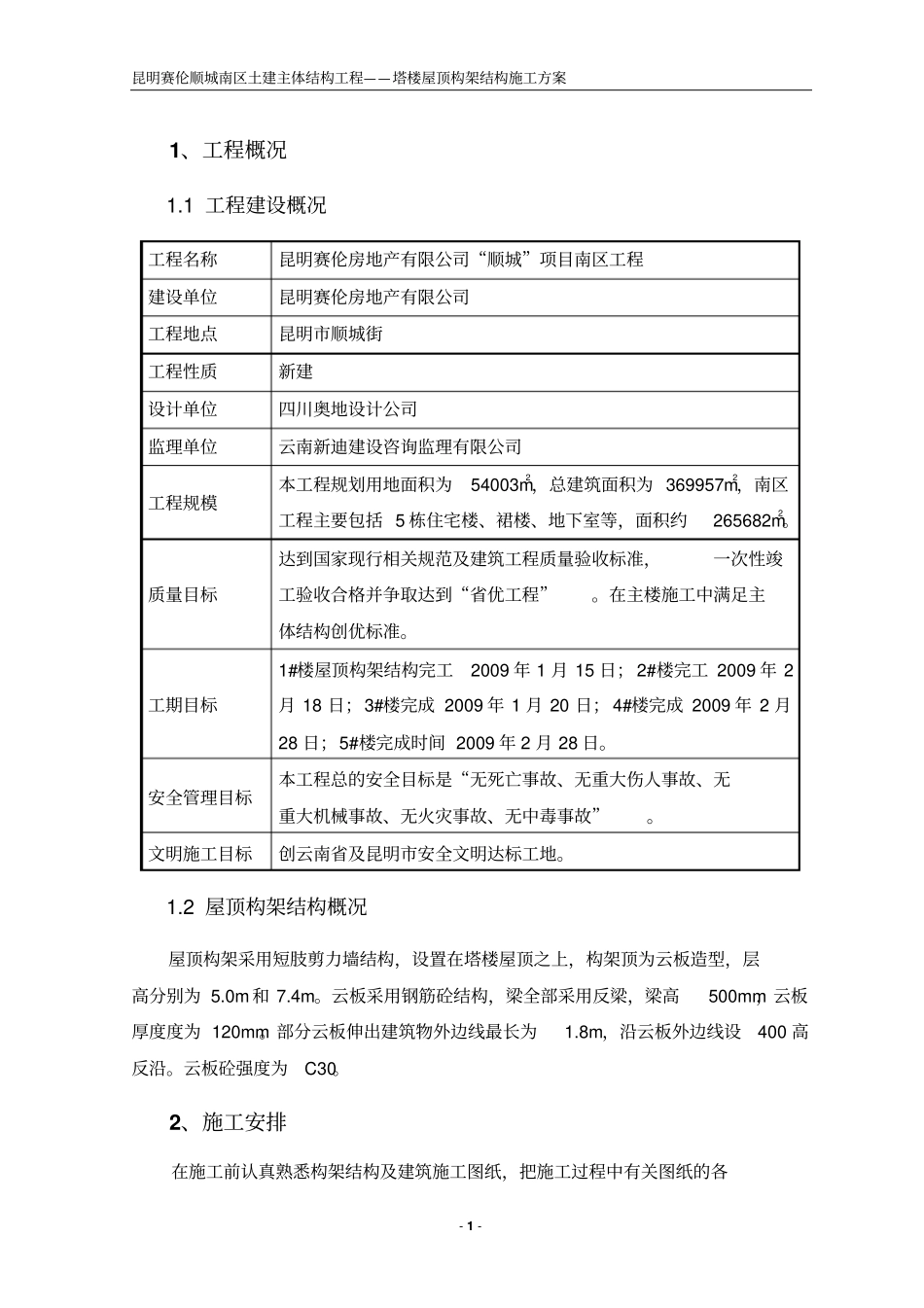

屋顶构架结构施工方案_第1页
1/8

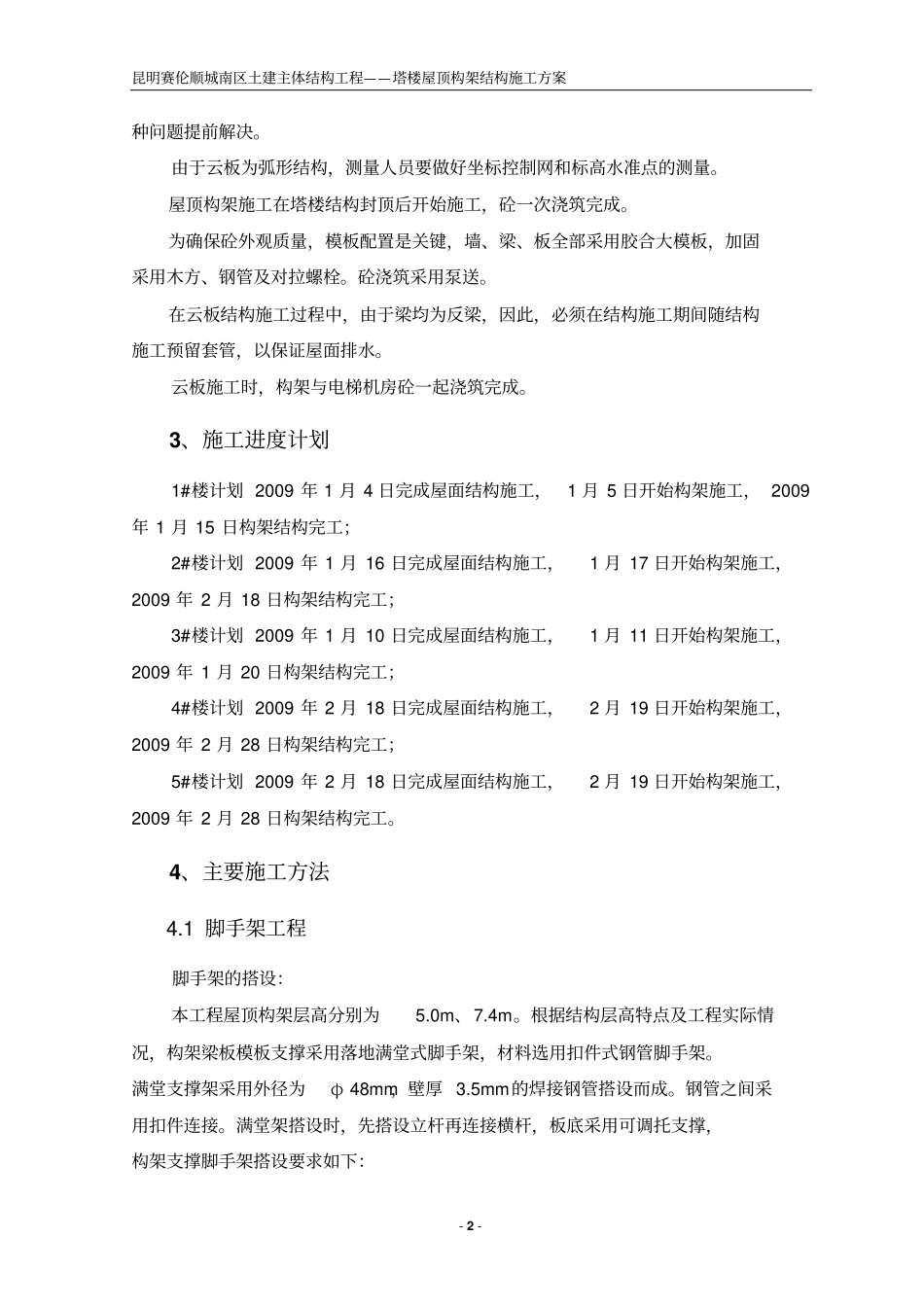

屋顶构架结构施工方案_第2页
2/8

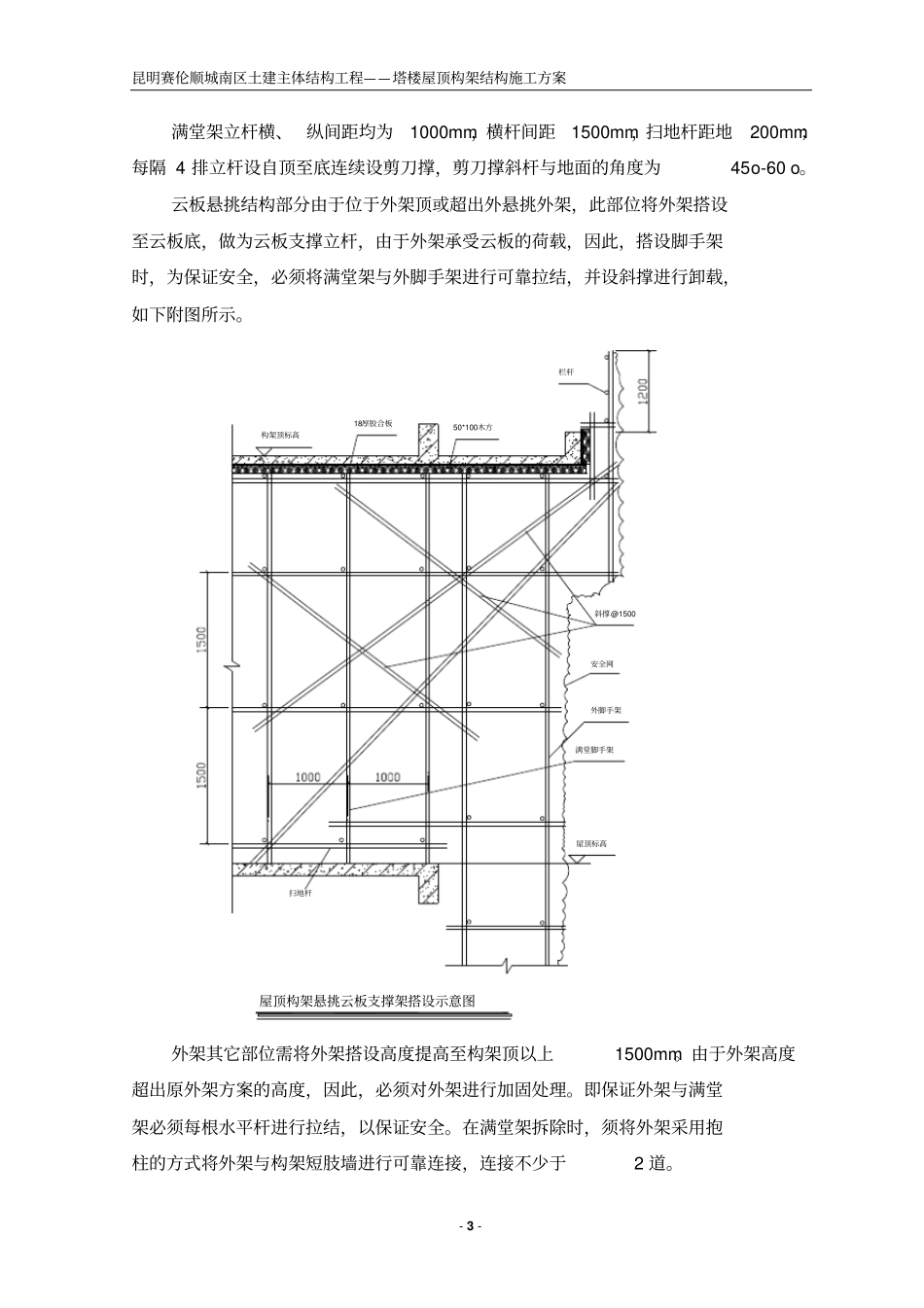

屋顶构架结构施工方案_第3页
3/8
昆明赛伦顺城南区土建主体结构工程——塔楼屋顶构架结构施工方案- 1 - 1、工程概况1.1 工程建设概况工程名称昆明赛伦房地产有限公司“顺城”项目南区工程建设单位昆明赛伦房地产有限公司工程地点昆明市顺城街工程性质新建设计单位四川奥地设计公司监理单位云南新迪建设咨询监理有限公司工程规模本工程规划用地面积为54003m2,总建筑面积为 369957m2,南区工程主要包括 5 栋住宅楼、裙楼、地下室等,面积约265682m2。质量目标达到国家现行相关规范及建筑工程质量验收标准,一次性竣工验收合格并争取达到“省优工程”。在主楼施工中满足主体结构创优标准。工期目标1#楼屋顶构架结构完工2009 年 1 月 15 日; 2#楼完工 2009 年 2月 18 日;3#楼完成 2009 年 1 月 20 日; 4#楼完成 2009 年 2 月28 日;5#楼完成时间 2009 年 2 月 28 日。安全管理目标本工程总的安全目标是“无死亡事故、无重大伤人事故、无重大机械事故、无火灾事故、无中毒事故”。文明施工目标创云南省及昆明市安全文明达标工地。1.2 屋顶构架结构概况屋顶构架采用短肢剪力墙结构,设置在塔楼屋顶之上,构架顶为云板造型,层高分别为 5.0m 和 7.4m。云板采用钢筋砼结构,梁全部采用反梁,梁高500mm,云板厚度度为 120mm。部分云板伸出建筑物外边线最长为1.8m,沿云板外边线设400 高反沿。云板砼强度为C30。2、施工安排在施工前认真熟悉构架结构及建筑施工图纸,把施工过程中有关图纸的各昆明赛伦顺城南区土建主体结构工程——塔楼屋顶构架结构施工方案- 2 - 种问题提前解决。由于云板为弧形结构,测量人员要做好坐标控制网和标高水准点的测量。屋顶构架施工在塔楼结构封顶后开始施工,砼一次浇筑完成。为确保砼外观质量,模板配置是关键,墙、梁、板全部采用胶合大模板,加固采用木方、钢管及对拉螺栓。砼浇筑采用泵送。在云板结构施工过程中,由于梁均为反梁,因此,必须在结构施工期间随结构施工预留套管,以保证屋面排水。云板施工时,构架与电梯机房砼一起浇筑完成。3、施工进度计划1#楼计划 2009 年 1 月 4 日完成屋面结构施工,1 月 5 日开始构架施工, 2009年 1 月 15 日构架结构完工;2#楼计划 2009 年 1 月 16 日完成屋面结构施工,1 月 17 日开始构架施工,2009 年 2 月 18 日构架结构完工;3#楼计划 2009 年 1 月 10 日完成屋面结构施工,1 月 11 日开始构架施工,2009 年 1 月 ...
