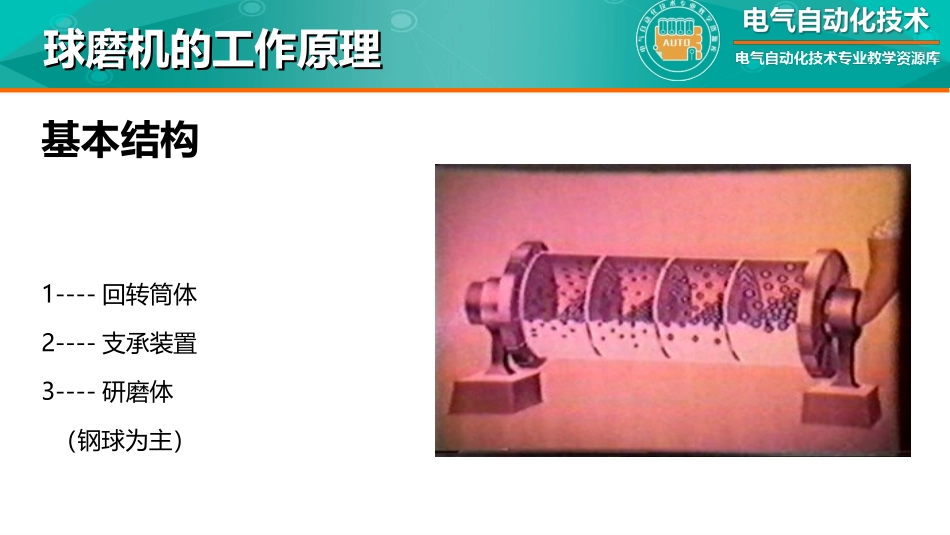

单击此处编辑母版标题样式单击此处编辑母版标题样式单击此处编辑母版标题样式高等职业教育数字化学习中心建材行业企业案例建材行业企业案例知识点知识点讲授内容讲授内容球磨机工作原理工作原理基本结构1----回转筒体2----支承装置3----研磨体（钢球为主）球磨机的工作原理球磨机的工作原理球磨机粉磨物料靠研磨体对物料产生冲击和研磨作用实现球磨机的工作原理球磨机的工作原理电机传动装置筒体转动筒体内研磨体随筒体一起回转上升一定高度后向下作抛落运动将物料击碎同时，衬板与研磨体之间存在滑动，相邻研磨体之间存在滚动，将加在其中的物料磨碎球磨机的工作原理球磨机的工作原理物料由磨尾卸出的原因•磨头不断地强制喂料，物料随着简体一起回转运动，形成物料向前挤压•进料端和出料端•之间物料本身的•料面高度差•磨尾不断抽风球磨机的工作原理球磨机的工作原理转速对粉磨过程影响转速太快研磨体随筒体转动的离心力超过本身重力，研磨体、物料贴附在筒体上，随筒体一道回转，称“周转状态”此时，研磨体对物料既无冲击作用也无研磨作用球磨机的工作原理球磨机的工作原理转速太慢研磨体随筒体运动的离心力太小，不足以将研磨体带到一定高度，称“倾泻状态”。此时，研磨体对物料冲击和研磨作用很低球磨机的工作原理球磨机的工作原理转速适宜研磨体在离心力的作用下随筒体一起回转被带到一定高度后，在本身重力作用下，向下作抛落运动，称“抛落状态”此时，研磨体对物料既有冲击作用也有研磨作用球磨机的工作原理球磨机的工作原理球磨机的主要特点如下优点：1、对各种物料都能适应，生产能力大；2．粉碎比大，达到300～1000以上；3．可以适应各种不同情况下作业，既能干法生产，也可湿法生产。还可以把干燥和粉磨工序合并在一起同时进行生产；4．设备本身操作可靠，能够长时间连续运转5．维护管理简单易行；6．有很好的密封装置，可防止粉尘飞扬。球磨机的工作原理球磨机的工作原理缺点：1．能耗大、效率低；2．体型笨重；一次性投资大；3.由于磨机筒体转速很低(15—25r／min)需配置昂贵的减速装置；4．钢铁消耗量大；5.噪音大，并有强烈的振动；球磨机的工作原理球磨机的工作原理研磨体运动基本方程式为了使问题简化做如下假设：1．研磨体在筒体内的运动轨迹只有两种：一种是圆弧轨迹的上升运动；另一种是抛物线轨迹降落运动；2．研磨体与筒壁间及研磨体层与层间的滑动极小，具体计算时略去不计；3．物料对于研磨体运动影响略去不计；4．研磨体看成质点。球磨机的工作原理球磨机的工作原理脱离角脱离点脱离点轨迹降落点降落点轨迹9002cosRn球磨机的工作原理球磨机的工作原理研磨体层示意图磨机筒体内研磨体所受作用力球磨机的工作原理球磨机的工作原理研磨体降落高度与脱离角的关系H=4.5Rsin2αcosα取不同的α值，可以得到不同的H值。例：α=30°时，H≈0.97Rα=45°时，H≈1.59Rα=54°44′时，H≈1.72Rα=60°时，H≈1.69Rα=0°时，H≈0球磨机的工作原理球磨机的工作原理最适宜的脱离角降落高度H取最大值时，研磨体具有最大的冲击能量，此时脱离角最适宜。结论：当磨机内最外层研磨体的脱离角为α=54°44′时，可获得最大的降落高度。球磨机的工作原理球磨机的工作原理高等职业教育数字化学习中心谢谢！谢谢！
