绕线机操作说明VIP免费

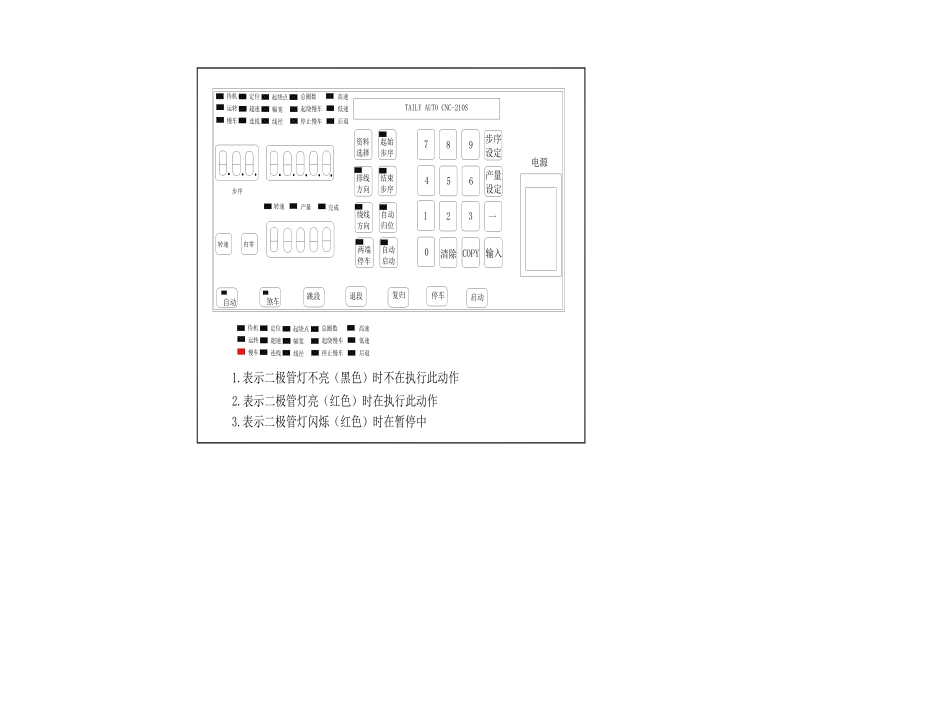

绕线机操作说明制作：日期制作：日期:2008:2008年年88月月2828日日审核：审核：批准：批准：两端停车绕线方向排线方向资料选择退段煞车自动转速归零跳段高速总圈数定位待机转速步序慢车运转连线超速产量完成停止慢车起绕慢车后退低速123一自动归位清除复归停车自动启动0启动输入COPY电源TAILYAUTOCNC-210S起始步序结束步序4578步序设定产量设定691.表示二极管灯不亮（黑色）时不在执行此动作2.表示二极管灯亮（红色）时在执行此动作3.表示二极管灯闪烁（红色）时在暂停中幅宽线径起绕点高速后退低速幅宽起绕慢车超速运转连线慢车线径停止慢车起绕点定位待机总圈数4TAILYAUTOCNC-210S0运转慢车步序待机自动转速幅宽低速起绕慢车超速完成煞车归零跳段转速连线线径产量停止慢车自动归位1绕线方向退段两端停车复归自动启动排线方向后退资料选择结束步序起始步序7起绕点定位总圈数高速一32COPY启动停车清除输入5689产量设定步序设定电源功能指示灯说明步序资料设定指示灯说明步序设定显示器步序资料设定显示器产量/转速显示器控制面板按键电源开关指示灯先按按键,在显示器里数字闪烁时就可以输入你要设定的步序名称.输入724数字,按按键表示以保存数据,再按按键,在显示器里数字闪烁时就可以输入你要设定的步序名称,输入725,按表示结束步序,此时以保存了二个步序.当要设定三个时,按以上方法输入726时,表示三个步序,依此类推.步序设定流程说明：以C1724产品为例,二个步序完成绕线工序.步序设定显示器步序起始步序输入结束步序步序设定显示器步序输入步序资料设定流程说明：以C1724产品为例,二个步序完成绕线工序.前面刚讲过步序设定,第一个步序为724第二个步序为725按按键,当步序设定显示器在闪烁时,按一下步序设定步序设定显示器步序输入按键,此时步序显示器会显示,同时起绕点指示灯也会亮起,在步序资料显示器里输入数字就可以了.例如:输入72.40mm,此时为排线杆向外移动72.40mm参考值,一般为引线对齐骨架边缘的位置就可以了,按按键时表示72.40mm保存在第一个步序中,同时步序显示器会显示同时起绕点指示灯也会亮起,再按一次,幅宽指示灯会亮起,设定幅宽.方法于起绕点设定一样.步序设定显示器步序步序资料设定显示器步序资料设定显示器输入步序步序设定显示器输入当步序资料起绕点，幅宽，线径，总圈数，起绕慢车，停止慢车，高速，低速，后退完成后，再设定绕线方向和排线方向，绕线方向，排线方向，自动启动设定方法为：编辑时,用来指定步序之排线方向。说明：灯亮表示排线杆从内往外排线，灯不亮表示排线杆从外往内排线。例如：设定一个以下步序，步序名称为724，先按后，步序显示器中会闪烁，再按此时按键指示点会亮起时，按一下就可以更改排线杆是否由内往外排线，还是排线杆是否从外往内排线。步序设定排线方向起绕慢车输入排线方向排线方向设定绕线方向设定编辑时,用来指定步序之绕线方向。说明：灯亮表示绕线轴顺时针绕线，灯不亮表示绕线轴逆时针绕线，例如设定一个以下步序，步序名称为724，先按后，步序显示器中会闪烁，再按此时按键指示点会亮起时，按一下按键就可以更改绕线轴是否为顺时针绕线还是逆时针绕线。输入起绕慢车绕线方向绕线方向步序设定编辑时,用来指定执行到该步序时是否要自动绕线.一般此按键表示多个步序才用到自动启动.在步序资料设定好后,按步序设定后,按按到第二个步序,指定灯在位置时,将按亮就可以了,此时,在第一个步序绕线完成后自动启动第二个步序开始绕线,可省第二次启动开始按键.灯亮时表示自动启动同时控制面板按键要按亮才可以自动启动输入步序设定自动启动起绕点自动启动自动启动设定自动慢车:亮表示正在低速绕线.例如:慢车设定3圈时,慢绕3圈后定位.运转:亮表示绕线中,不亮表示停止中.待机:亮表示待机中,不亮表示在绕线或编辑中,闪烁表示暂停中状态指示灯说明:定位:亮表示排线杆作起绕线点定位或回归原点上.超速:亮表示绕线速度太快,排线杆与线线轴失去同步.连线:亮表示正在网络通信中.完成:亮表示当生产数量已达到生产目标时,灯会亮起.转速:亮起时表示目前产量显示器作为转速表.产量:亮起时表示目前产量显示器显示为产量.功能指示灯说明超速运转连线...
