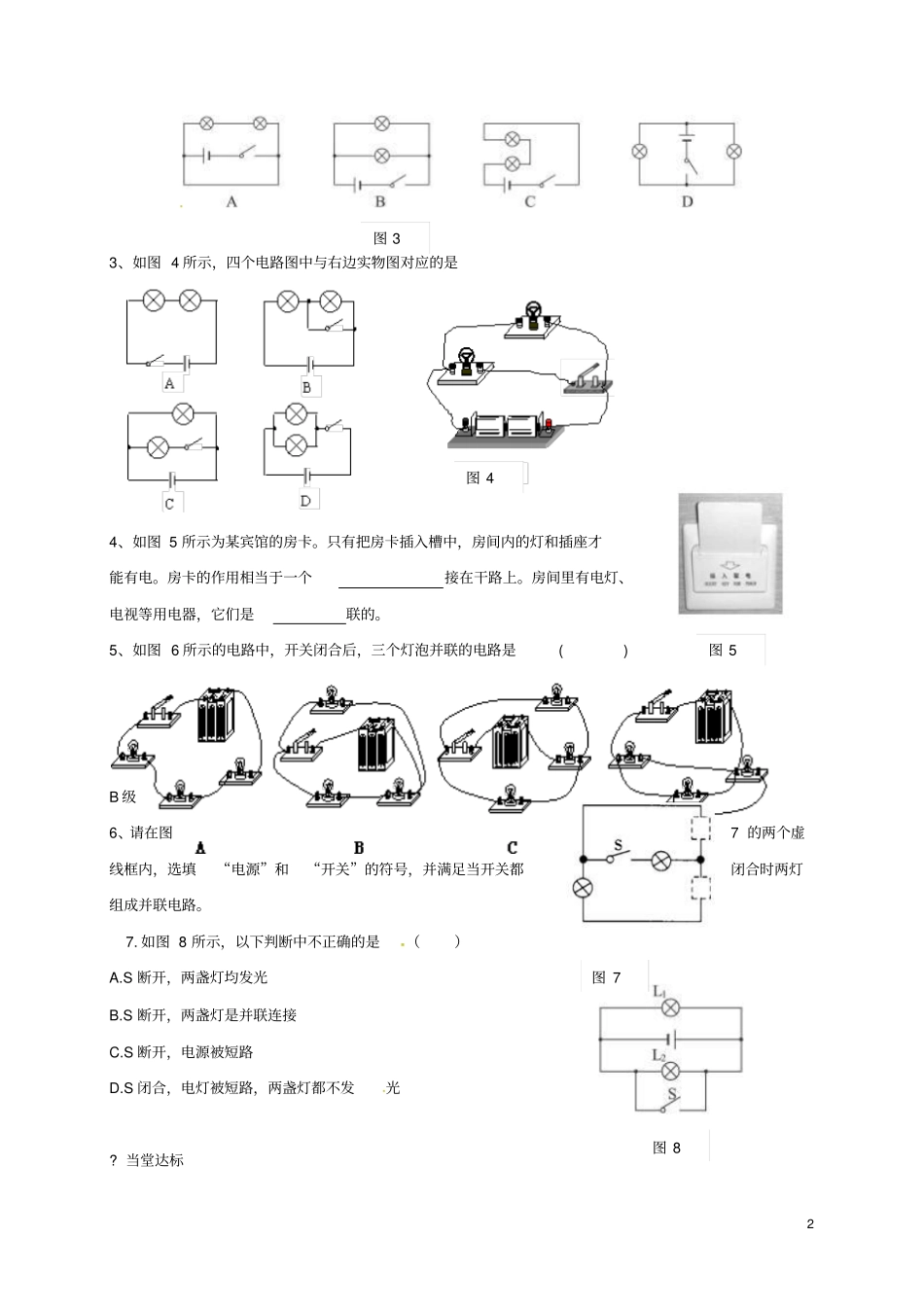

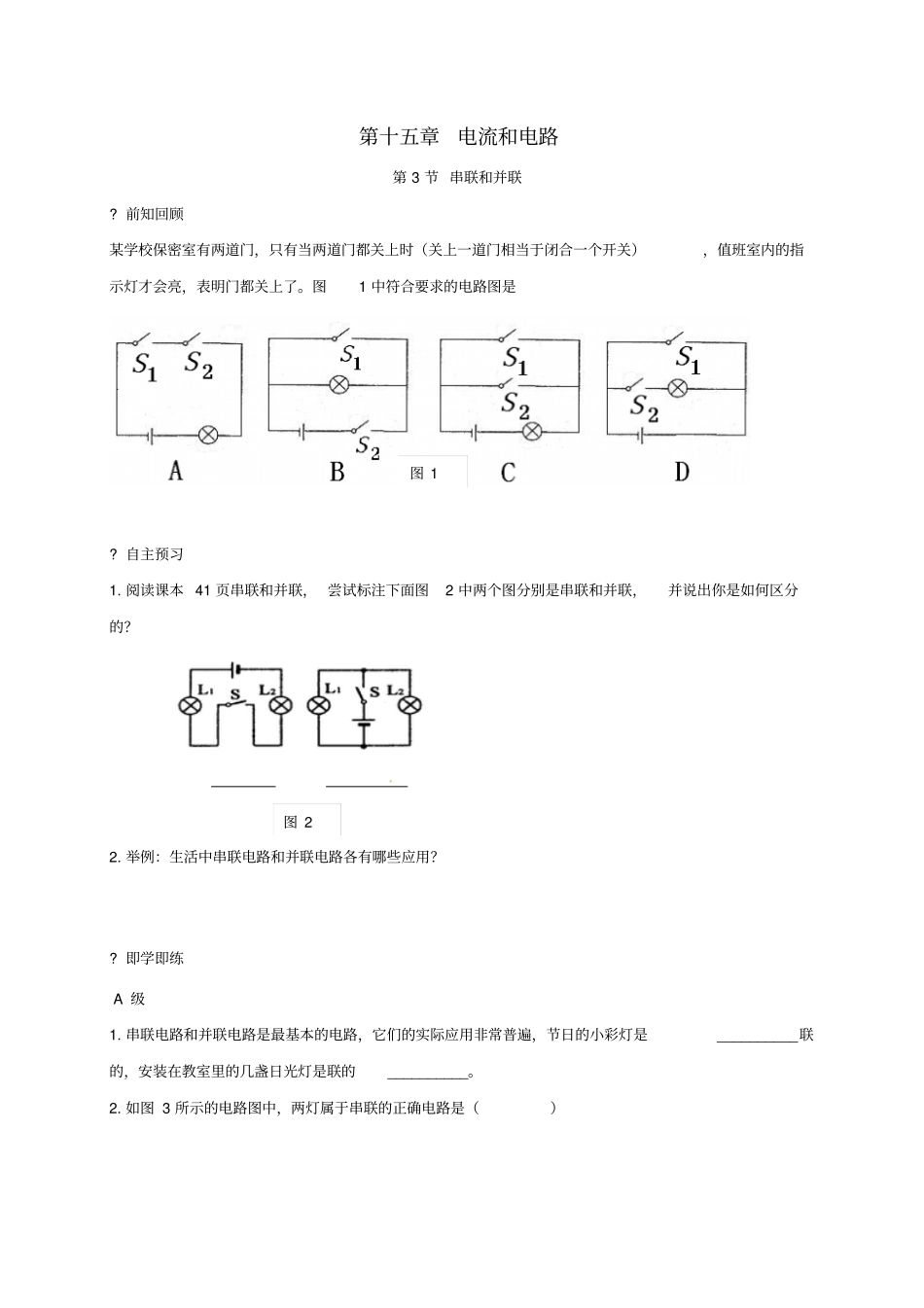

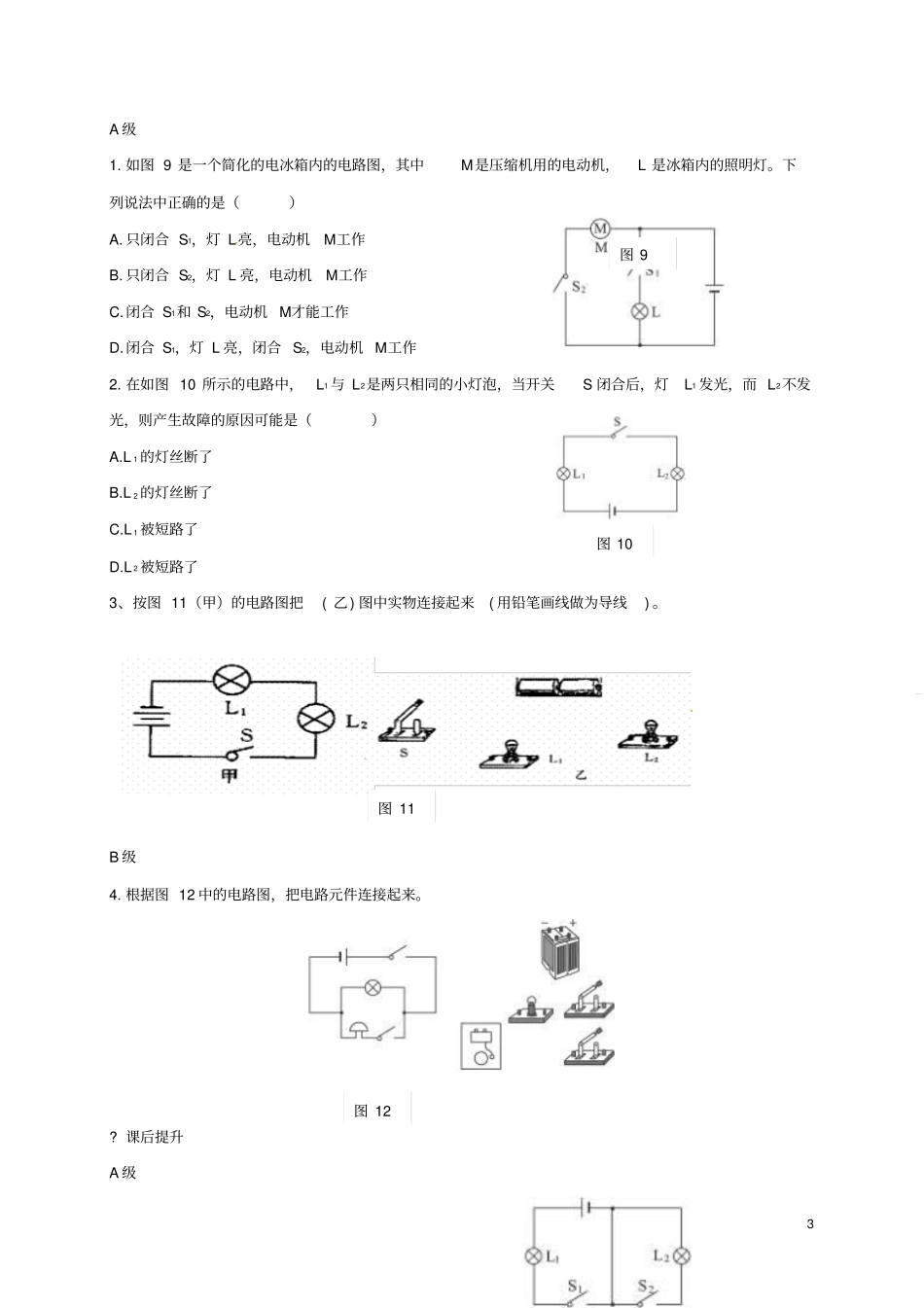

第十五章电流和电路第 3 节 串联和并联? 前知回顾某学校保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会亮，表明门都关上了。图1 中符合要求的电路图是? 自主预习1. 阅读课本 41 页串联和并联， 尝试标注下面图2 中两个图分别是串联和并联，并说出你是如何区分的？2. 举例：生活中串联电路和并联电路各有哪些应用？? 即学即练 A 级1. 串联电路和并联电路是最基本的电路，它们的实际应用非常普遍，节日的小彩灯是__________联的，安装在教室里的几盏日光灯是联的__________。2. 如图 3 所示的电路图中，两灯属于串联的正确电路是（）图 1 图 2 23、如图 4 所示，四个电路图中与右边实物图对应的是4、如图 5 所示为某宾馆的房卡。只有把房卡插入槽中，房间内的灯和插座才能有电。房卡的作用相当于一个接在干路上。房间里有电灯、电视等用电器，它们是联的。5、如图 6 所示的电路中，开关闭合后，三个灯泡并联的电路是( ) B 级6、请在图7 的两个虚线框内，选填“电源”和“开关”的符号，并满足当开关都闭合时两灯组成并联电路。7. 如图 8 所示，以下判断中不正确的是（）A.S 断开，两盏灯均发光B.S 断开，两盏灯是并联连接C.S 断开，电源被短路D.S 闭合，电灯被短路，两盏灯都不发光? 当堂达标图 3 图 5 图 7 图 8 图 4 3A 级1. 如图 9 是一个简化的电冰箱内的电路图，其中M是压缩机用的电动机，L 是冰箱内的照明灯。下列说法中正确的是（）A. 只闭合 S1，灯 L亮，电动机M工作B. 只闭合 S2，灯 L 亮，电动机M工作C.闭合 S1和 S2，电动机 M才能工作D.闭合 S1，灯 L 亮，闭合 S2，电动机 M工作2. 在如图 10 所示的电路中，L1 与 L2是两只相同的小灯泡，当开关S 闭合后，灯L1 发光，而 L2不发光，则产生故障的原因可能是（）A.L 1 的灯丝断了B.L 2 的灯丝断了C.L 1 被短路了D.L 2 被短路了3、按图 11（甲）的电路图把 ( 乙) 图中实物连接起来( 用铅笔画线做为导线) 。B 级4. 根据图 12 中的电路图，把电路元件连接起来。? 课后提升A 级图 9 图 10 图 11 图 12 41. 如图 13 所示的电路中，下列说法中正确的是（）A. 只闭合 S1，L1发光B.S1、S2都闭合， L1、L2都发光C.只闭合 S2，L2发光D.S1、S2闭合， L1、L2 都不发光2、某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡...
