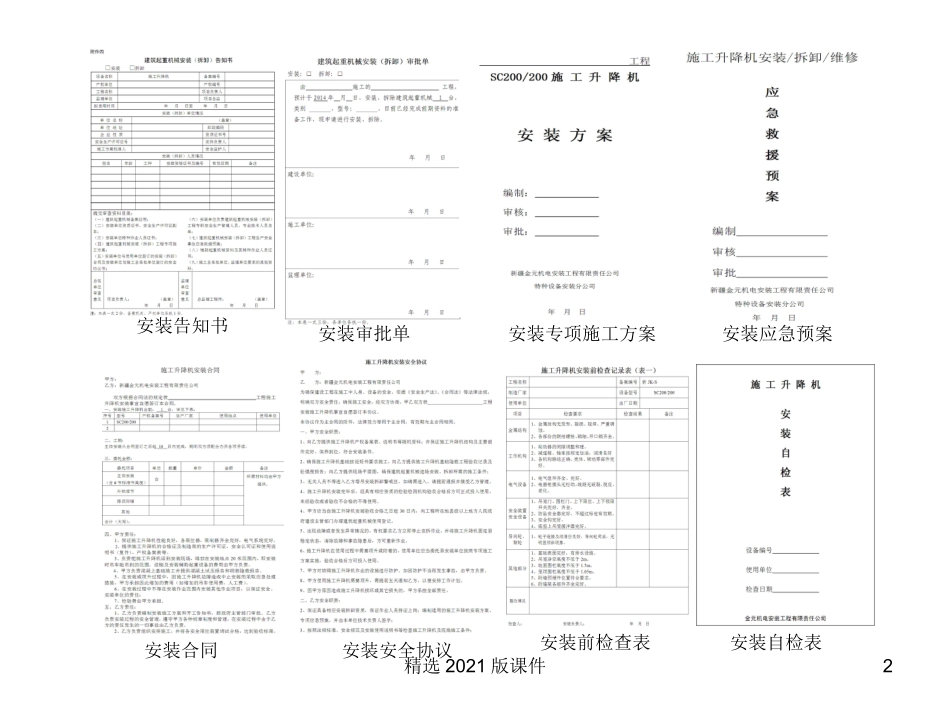

精选2021版课件1施工升降机检验标准化图集依据JGJ305-2013《建筑施工升降设备设施检验标准》编制一、资料产品出厂合格证、监督检验证明、特种设备制造许可证、备案证明。安装告知手续安装合同及安全协议防坠安全器标定检测报告专项施工方案基础验收及其隐蔽工程资料基础混凝土强度报告安装前检查表安装自检记录出厂合格证（出厂时间不超过8年）监督检验证明制造许可证安装单位资质防坠安全器检验报告（一年内有效）精选2021版课件2安装前检查表安装应急预案安装告知书安装审批单安装专项施工方案安装自检表安装合同安装安全协议精选2021版课件3二、安全距离三、噪声噪声限值（dB）四、基础基础应满足使用说明书或专项施工方案的要求基础及周围应有排水设施，不得积水。精选2021版课件4五、防护围栏施工升降机应设置高度不低于1.8m，并不得缺失，并应符合使用说明书的要求。围栏门的开启高度不应小于1.8m，并符合使用说明书的要求。围栏门应装有机械锁紧和电气安全开关，当吊笼位于底部规定位置时，围栏门才能开启，且在该门开启后吊笼不能启动。1、围栏门电气连锁装置2、围栏门机械锁紧装置升降机防护围栏高度不低于1.8m围栏门的开启高度不应小于1.8m精选2021版课件5六、吊笼吊笼门框净高度不应低于2m，净宽不应小于0.6m，吊笼箱体应完好，无破损吊笼门应装机械锁钩，运行时不会自动打开，应设有电气安全开关，当门未完全关闭时，该开关应有效切断控制回路电源，使吊笼停止或无法启动。当吊笼顶板作为安装、拆卸、维修的平台或设有天窗时，顶板应抗滑且周围应设护栏。该护栏的上扶手高度不应小于1.05m，中间高度应设置横杆，挡脚板高度不应小于100mm，护栏与顶板边缘的距离不应大于100mm，并符合使用说明书的要求。吊笼门及电气连锁开关吊笼门机械锁钩笼顶护栏和挡脚板精选2021版课件6吊笼顶部应有紧急出口，并配有专用扶梯，出口门应装向外开启的活板门，并应设有电气安全联锁开关，并应灵敏、有效。吊笼内应有产品铭牌、安全操作规程，操作开关及其其它危险处应有醒目的安全警示标志。笼顶安全出口及电气连锁开关七、架体结构升降机导轨架安装垂直度精选2021版课件7主要结构件应无明显塑性变形、裂纹和严重锈蚀，焊缝应无明显可见的焊接缺陷；结构件各连接螺栓应齐全、紧固，应有防松措施，螺栓应高出螺母顶平面；销轴连接应有可靠轴向止动装置。双螺母防松销轴未穿开口销导致向外窜动齿条之间未装定位销会影响运行平稳性弹簧垫片防松（任何防松措施都是相对的，应勤检查、勤紧固）精选2021版课件8导轨架及附墙装置，自由端高度不得超过说明书规定说明书规定不同水平附墙距离适用的附墙装置当导轨架的高度超过使用说明书规定的最大独立高度时，应设有附着装置。当附着水平距离、结构、连接方式不符合使用说明书的规定时，附着装置应有专项施工方案，专项施工方案应经专家论证。附着装置以上的导轨架自由端高度不得超过说明书规定精选2021版课件9八、层门、楼层平台各停层处应设置层门，层门不应突出到吊笼的升降通道上。层门开启后的净高度不应小于2.0m。特殊情况下，当计入建筑物的入口高度小于2.0米时，可降低层门框架高度，但净高度不应小于1.8m人货两用施工升降机层门的开、关过程可由吊笼内乘员操作，楼层内人员不得开启楼层平台搭设应牢固可靠，不应与施工升降机钢结构相连接。楼层平台侧面防护装置与吊笼或层门之间任何开口的距离不应大于150mm吊笼门框外缘与登机平台边缘之间的水平距离不应大于50mm各楼层应设置楼层表示，夜间应有照明楼层有标识，层门只能从吊笼一侧开启楼层登机平台登机平台与吊笼门框外缘不大于50mm楼层呼叫器精选2021版课件10九、钢丝绳钢丝绳的规格、型号应符合使用说明书的要求，并应正确穿绕。钢丝绳应润滑良好，与金属结构无摩擦钢丝绳绳端固定应牢固、可靠，并应符合使用说明书的规定。钢丝绳应符合现行国家标准《起重机钢丝绳保养、维护、安装、检验和报废》GB/T5972的规定十、滑轮曳引轮滑轮、曳引轮转动应良好，无裂纹、破损；滑轮轮槽壁厚磨损不应超过原壁厚的20%，轮槽底部直径减少量不应超过钢丝绳直径的25%，槽底应无沟槽。应有防钢丝绳...
