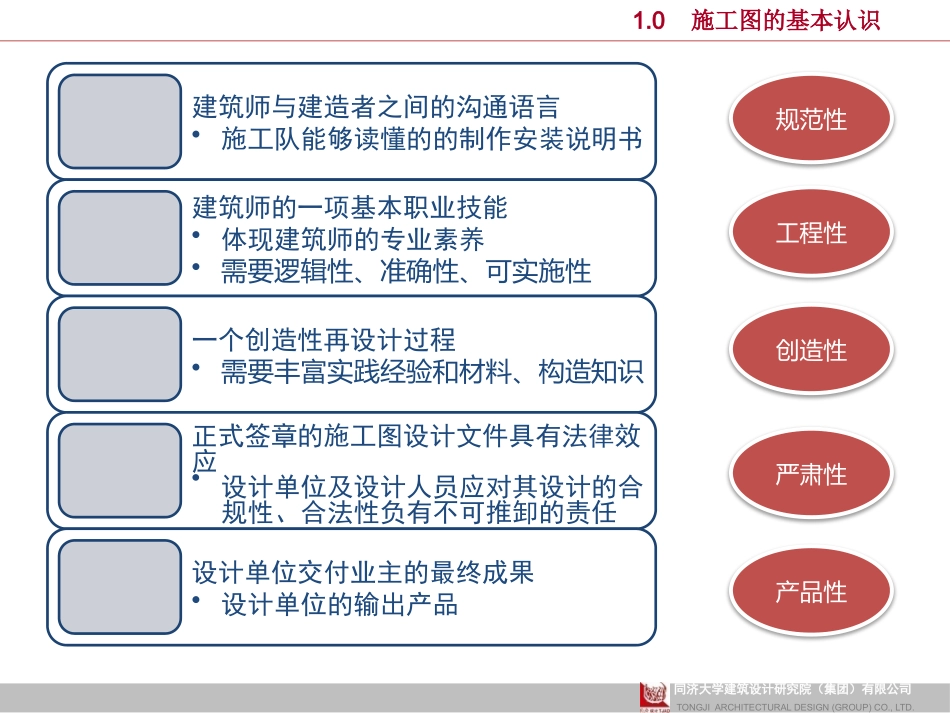

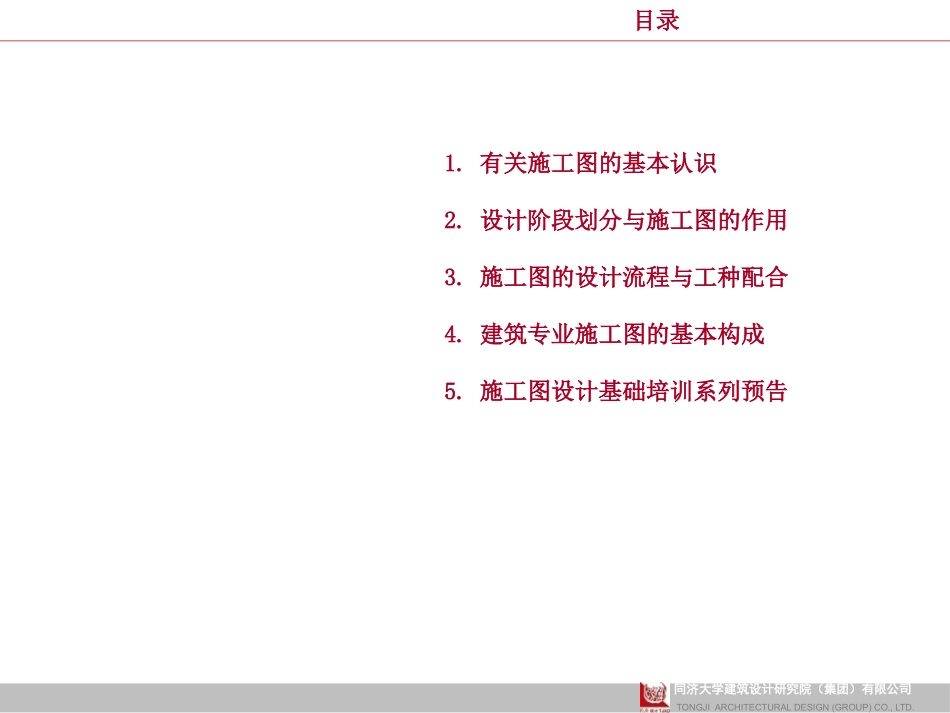

建筑四院2012.10.16设计四院建筑设计基础培训——系列讲座一第一章施工图设计概述TJAD同济大学建筑设计研究院（集团）有限公司TONGJIARCHITECTURALDESIGN(GROUP)CO.,LTD.目录1.有关施工图的基本认识2.设计阶段划分与施工图的作用3.施工图的设计流程与工种配合4.建筑专业施工图的基本构成5.施工图设计基础培训系列预告前言同济大学建筑设计研究院（集团）有限公司TONGJIARCHITECTURALDESIGN(GROUP)CO.,LTD.1.0施工图的基本认识建筑师与建造者之间的沟通语言•施工队能够读懂的的制作安装说明书建筑师的一项基本职业技能•体现建筑师的专业素养•需要逻辑性、准确性、可实施性一个创造性再设计过程•需要丰富实践经验和材料、构造知识正式签章的施工图设计文件具有法律效应•设计单位及设计人员应对其设计的合规性、合法性负有不可推卸的责任设计单位交付业主的最终成果•设计单位的输出产品规范性工程性创造性严肃性产品性建筑设计同济大学建筑设计研究院（集团）有限公司TONGJIARCHITECTURALDESIGN(GROUP)CO.,LTD.2.0设计阶段划分与施工图的作用项目建议书/立项可研方案设计初步设计施工图设计建造施工竣工验收项目的确立技术设计实施、建造概念设计策划阶段图纸阶段施工配合与现场服务阶段我们的绝大部分工作内容在图纸设计阶段！2.01基本建设程序和我们的主要工作内容同济大学建筑设计研究院（集团）有限公司TONGJIARCHITECTURALDESIGN(GROUP)CO.,LTD.2.0设计阶段划分与施工图的作用2.02设计阶段划分方案设计施工图设计技术设计初步设计扩大初步设计两阶段设计三阶段设计2.03施工图服务于谁同济大学建筑设计研究院（集团）有限公司TONGJIARCHITECTURALDESIGN(GROUP)CO.,LTD.2.0设计阶段划分与施工图的作用审核部门•需经过相关部门审核通过后方可施工。•审图机构（施工图设计文件审查合格书）•消防建审机构（消防设计合格书）•规划局（建设工程规划许可证）•民防、防雷等其它部门。施工单位•按图施工的基本依据。•相关建材准备，设备采购的依据。•设计师要换位思考，从施工单位角度考虑图纸表达的可读性、准确性和施工操作的可行性。建设单位•组织工程招标、工程量计算的图纸依据。•建造、使用、销售、维修和改扩建工程的依据。•进行设备采购招标的依据。（甲供）•日后物业管理、设备设施维护的图纸依据。（BA系统、消防安保系统等）归档部门•施工单位负责编制竣工图。•城建档案部门、建设单位、包括我们设计单位均需要设计文件归档。•日后工程质量问题的重要责任判定依据。关注点•各项指标数据•合规性、合法性•安全性•合理性关注点•逻辑性-准确性-完整性•设计深度满足建设部规定要求•实施的可行性•施工可操作性关注点•造价与成本•各项指标数据•功能-合理性-经济性•使用率、均好性等关注点•一致性-图纸与实际相符•完整性•可追溯性同济大学建筑设计研究院（集团）有限公司TONGJIARCHITECTURALDESIGN(GROUP)CO.,LTD.2.0设计阶段划分与施工图的作用2.04如何才是好的施工图设计设计表达技术设计•艺术性、创造性表达•规范性、深度技术•合规性、科学性同济大学建筑设计研究院（集团）有限公司TONGJIARCHITECTURALDESIGN(GROUP)CO.,LTD.3.0施工图的设计流程与工种配合3.01施工图设计流程施工图启动会建筑提资协调设计结构/机电反提资平面封版图详图设计校对审核校审意见修改打印岀图平立剖阶段50-70%大样详图阶段25-40%校审阶段5-10%设计评审择时拍图同济大学建筑设计研究院（集团）有限公司TONGJIARCHITECTURALDESIGN(GROUP)CO.,LTD.3.0施工图的设计流程与工种配合3.02施工图进度表同济大学建筑设计研究院（集团）有限公司TONGJIARCHITECTURALDESIGN(GROUP)CO.,LTD.3.0施工图的设计流程与工种配合3.03拍图记录与设计评审表建筑专业是整个设计团队的灵魂，负责统筹协调各个专业共同完成设计任务。结构、机电、咨询机构等均为建筑提出的共同目标所服务，同时提出相对应的技术要求。建筑专业负责满足其要求但也要保证最初提出方案的完整性。建筑专业也要完成自身专业的细化、优化，将原先的空间构想转变为可实施的数据。同济大学建筑设计研究院（...
