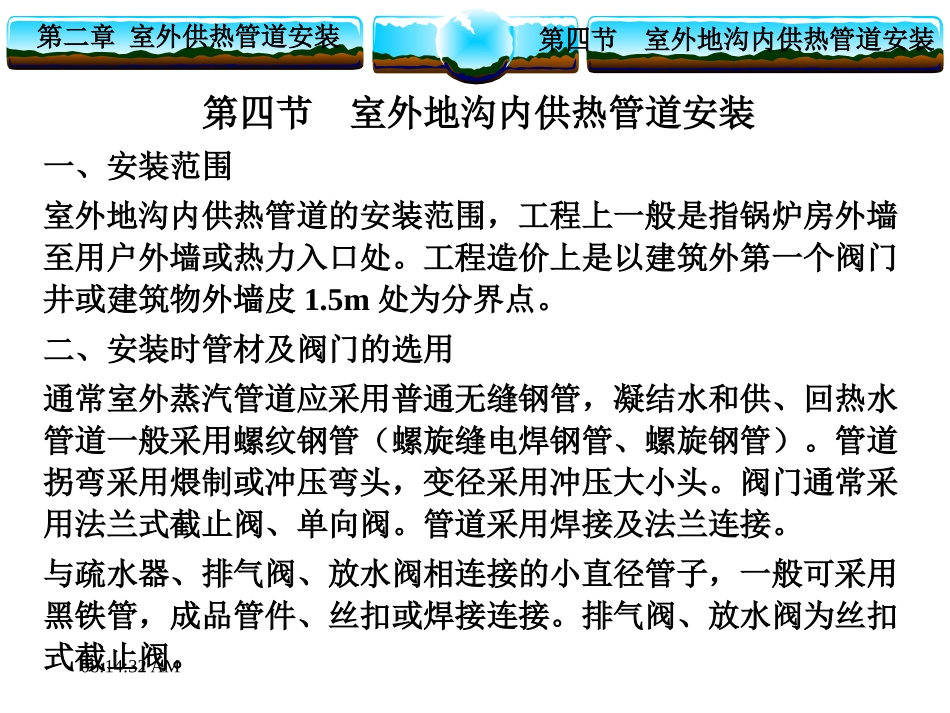

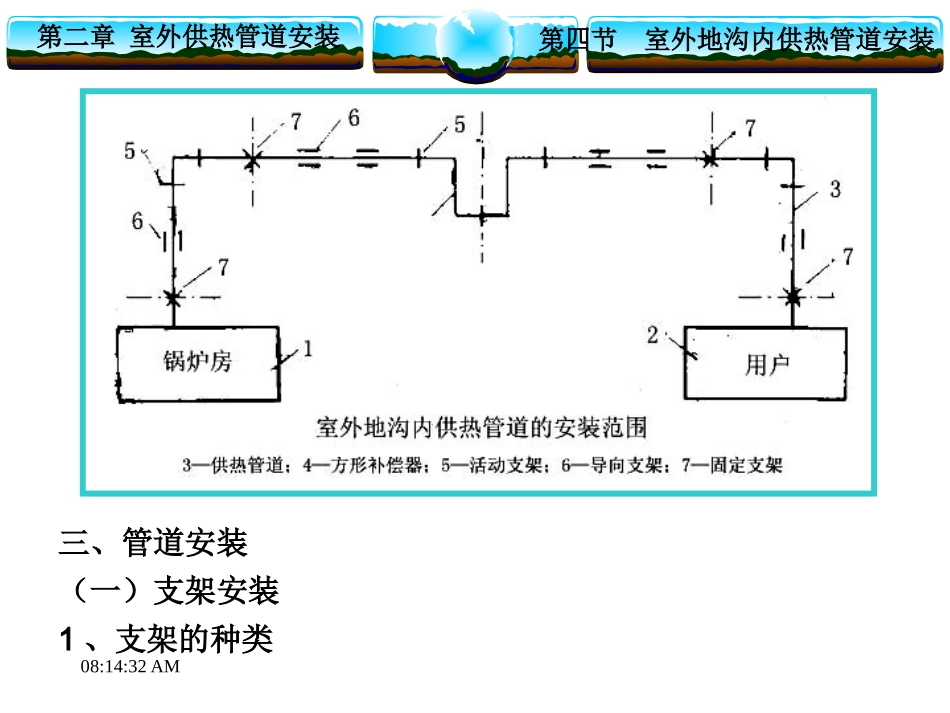

第二章室外供热管道安装第四节室外地沟内供热管道安装第四节室外地沟内供热管道安装一、安装范围室外地沟内供热管道的安装范围，工程上一般是指锅炉房外墙至用户外墙或热力入口处。工程造价上是以建筑外第一个阀门井或建筑物外墙皮1.5m处为分界点。二、安装时管材及阀门的选用通常室外蒸汽管道应采用普通无缝钢管，凝结水和供、回热水管道一般采用螺纹钢管（螺旋缝电焊钢管、螺旋钢管）。管道拐弯采用煨制或冲压弯头，变径采用冲压大小头。阀门通常采用法兰式截止阀、单向阀。管道采用焊接及法兰连接。与疏水器、排气阀、放水阀相连接的小直径管子，一般可采用黑铁管，成品管件、丝扣或焊接连接。排气阀、放水阀为丝扣式截止阀。08:14:32AM第二章室外供热管道安装第四节室外地沟内供热管道安装三、管道安装（一）支架安装1、支架的种类08:14:32AM第二章室外供热管道安装第四节室外地沟内供热管道安装活动支架活动支架：用于允许管道纵、横向位移的地方。导向支架：用于只允许管道纵向位移的地方。固定支架：用于承受管道由于温度变化所产生的推、拉应力，并不得发生任何方向位移的地方。支架由支撑结构和托持结构两部分组成。支撑结构通常为悬臂式或横梁式（角钢或槽钢）。托持结构称为支座（托座），支架分为：活动支架、导向支架和固定支架三种。导向支架固定支架08:14:32AM第二章室外供热管道安装第四节室外地沟内供热管道安装2、支架（支座）的安装位置（1）活动支架的安装位置安装在方形补偿器两侧的第一个支架及其水平臂的中点、管道拐弯处（弯头）两侧的第一个支架。（2）导向支架的安装位置安装在补偿器与固定支架之间的直管段上。（3）固定支架的安装位置固定支架安装在两补偿器之间、热源出口（靠近外墙）、用户入口（靠近外墙）等处。08:14:32AM第二章室外供热管道安装第四节室外地沟内供热管道安装3、支架（支座）的安装间距（如下表所示）08:14:32AM第二章室外供热管道安装第四节室外地沟内供热管道安装4、支架（支座）的安装制假应先进行制作、除锈、防腐，然后再进行安装。（1）支架（座）的制作一般采用角钢或槽钢制作支撑结构，用钢板加工焊制托座。（2）支架（座）的除锈除锈方法有手工法、机械法、酸洗法和喷砂法等。其中喷砂法除锈效率高、质量好；但要设除尘装置，否则，在喷砂过程中将产生大量灰尘，污染环境，有害人体健康。（3）支架（座）的防腐通常涂刷底、面漆各两遍；底漆为樟（红）丹防锈漆或铁红防锈漆，面漆为调和漆。08:14:32AM第二章室外供热管道安装第四节室外地沟内供热管道安装（4）支架（座）安装地沟内供热管道支架（座）的安装分两次进行：第一次在筑沟壁时，将支撑结构（角钢或槽钢）预埋好；第二次在铺设管道时安装托持结构（托座）。（二）铺设管道1、管子的检查管子的名称、规格、材质应符合设计要求；不得有裂纹、重皮、严重锈蚀等缺陷。2、管子的除锈通常采用喷砂法除锈，将管子外表面的锈污除掉，要求露出金属光泽面。08:14:32AM第二章室外供热管道安装第四节室外地沟内供热管道安装3、管子的防腐通常在铺管之前，将管子外表面喷涂防锈底漆两遍。为了不影响焊口质量，每节管的两端各留出约50mm不涂漆。4、管段的组对与焊接在管沟边的平地上将管子组对、焊接成适当长度的管段。管子的焊接程序为：坡口、对口、点焊和焊接四个步骤。5、铺管与安装支座（1）铺管将组对焊接好的管段，以机械或人工由管沟边放入沟内的支架上，把管段连接成整条管道。然后将管道就为并调整间距、坡度及坡向。（2）安装支座安装固定支座时，其支座与管道和支架应焊接牢固。08:14:32AM第二章室外供热管道安装第四节室外地沟内供热管道安装安装活动、导向支座时，应考虑管道热伸后支架中心线与支座中心线不致有较大的偏差。因此，补偿器两侧的活动支架和直管段上的导向支座应偏心安装。其偏心方向以方形补偿器的中心点为基准，即补偿器左侧的支座向其支架中心线的左侧偏离；补偿器右侧的支架向其支架中心线的右侧偏离，偏心距离为该支架与固定支架之间管段热伸长量的1/2（通常取值50mm）如图所示。08:14:32AM第二章室外供热管道安装第四节室外地沟内供热管道...
