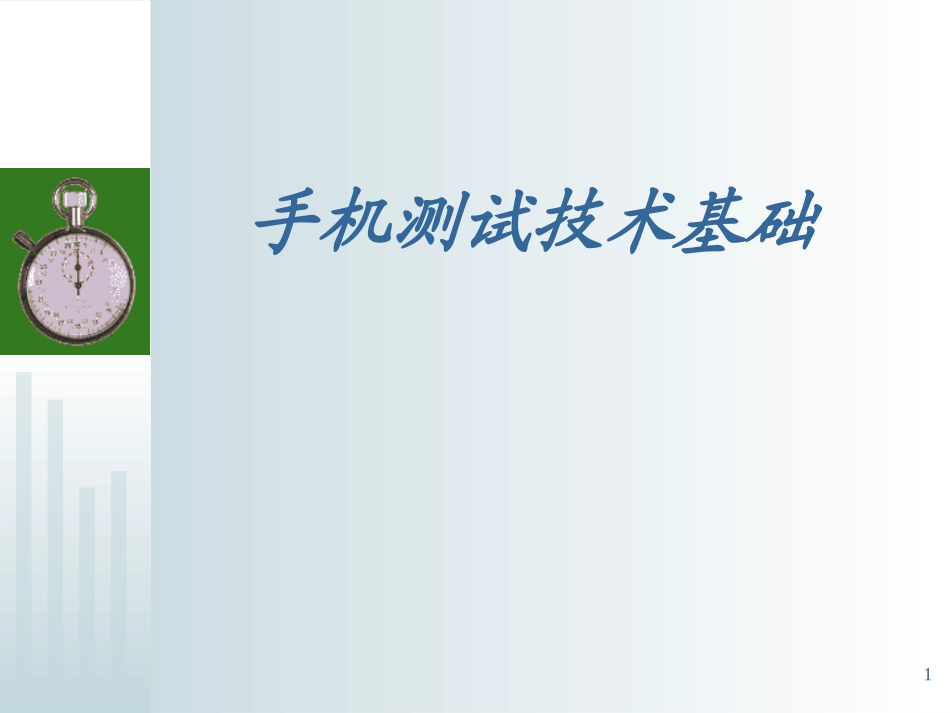

手机测试技术基础VIP免费

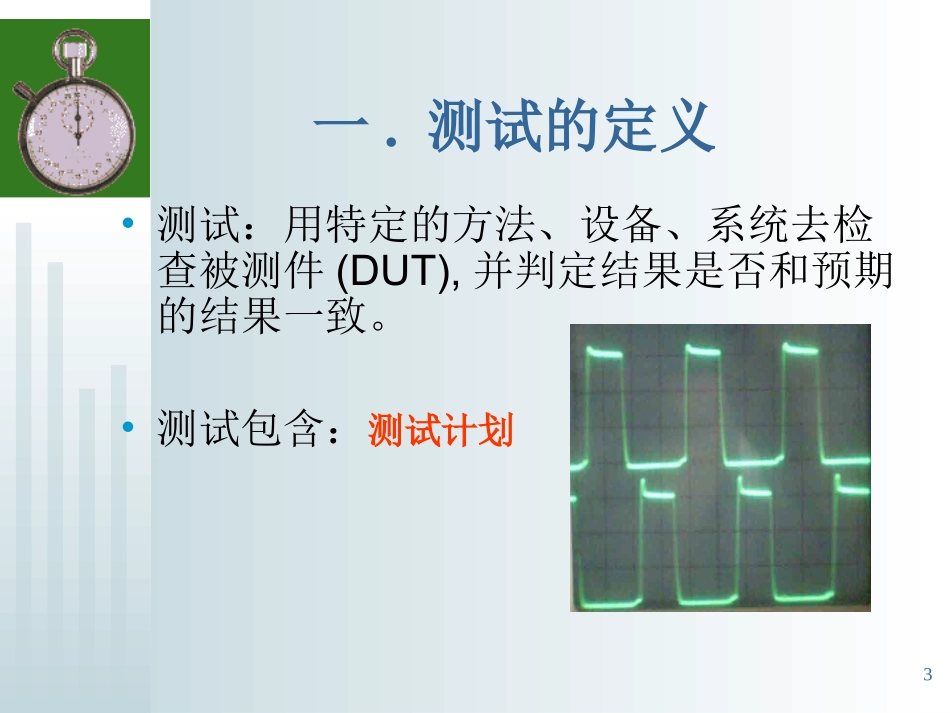

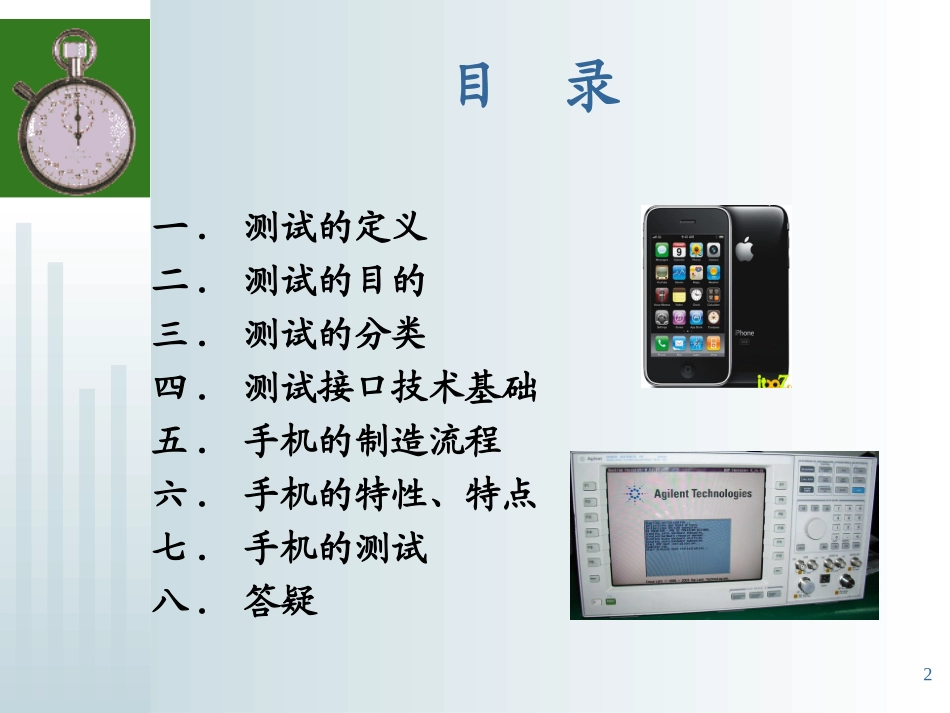

1手机测试技术基础2目录一.测试的定义二.测试的目的三.测试的分类四.测试接口技术基础五.手机的制造流程六.手机的特性、特点七.手机的测试八.答疑3•测试：用特定的方法、设备、系统去检查被测件(DUT),并判定结果是否和预期的结果一致。•测试包含：测试计划测试过程测试结果结果判定一.测试的定义4二.测试的目的•测试目的：1.履行产品议定书，核对设计要求。也就是验证产品的功能是否符合设计的要求。2.发现缺陷设计缺陷制程缺陷5三.测试的分类ICT(InCircuitTest)1.在线测试静态测试电子元件(电阻/电容/二极管/三极管/通用IC)探针测试/飞针测试适用范围广，效率高6Probe---探针/套管探针套管7ICT夹具/治具正面背面下针床8三.测试的分类FCT(FunctionalTest)2.功能测试动态测试功能模组(电源/显示/放大器/发射机/接收机)专用夹具/治具适用范围小，效率底9功能测试夹具/治具LCD液晶屏测试手机键盘测试手机天线测试10四.测试接口基础1.RS232(串口)9PinFemaleConnectorPinDefine11四.测试接口基础2.USB口PinDefineUSBPlugCable12五.手机制造的流程SMT组装PCBA测试OS下载终测整机组装功能测试校正手机主板电子元件印刷贴片ReflowICTAOIATEDownloadAFCAGCAPC接收机发射机LCD模组天线模组键盘外壳整机功能测试13六.手机的特性、特点移动性实时性音频/视频14七.手机的测试151.手机的测试流程PCBA测试OS下载功能测试校正ICTAOIATEDownloadAFCAGCAPC整机功能测试162.PCBA测试错件/缺件(Mark)偏移部分焊接不良AOI：自动光学检测图像比对法173.OS下载Download(下载)：操作员操作电脑，通过下载软件把程序、数据自动地写入手机。唯安的自动下载系统的特点：1).下载夹具、针床气动控制，稳定、可靠。2).每次可放入5pcsDUT，测试效率高。3).下载过程完全自动，最大限度减少人为失误。184.校正CalTest(校准)：用电脑软件控制无线通讯测试仪、电源、手机，对手机或手机主板进行各种操作、测试。再通过计算把修正后的数据写入手机。使手机各项参数达到软件中设置的标准值。唯安的自动校准系统的特点：2).校准夹具、针床气动控制，稳定、可靠。1).无线通讯测试仪使用Agilent的8960，校准、测试精度高。3).校准过程完全自动，最大限度减少人为失误。195.功能测试手机主板组装成整机后，测试人员通过工程模式的配合测试手机主要功能是否正常。在大批量生产的过程中，对测试的要求是效率高、成本低、可靠性高。手机工程测试模式是首选。测试项目包括：手机振铃、振动键盘输入音频环路LCD显示信号指示等MP3、MP4、收音机蓝牙…...20Question八.答疑
