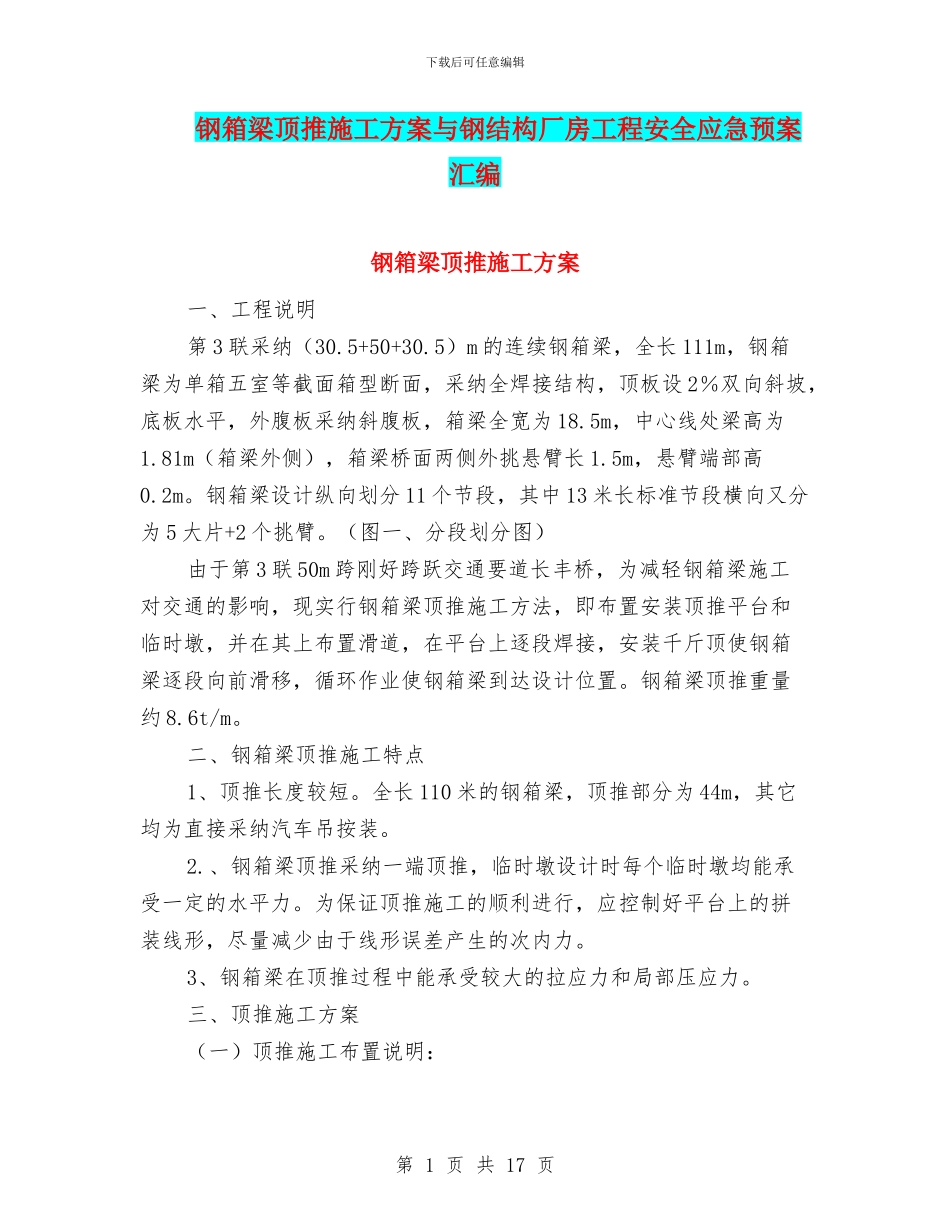

下载后可任意编辑钢箱梁顶推施工方案与钢结构厂房工程安全应急预案汇编钢箱梁顶推施工方案一、工程说明第 3 联采纳（30
5+50+30
5）m 的连续钢箱梁，全长 111m，钢箱梁为单箱五室等截面箱型断面，采纳全焊接结构，顶板设 2％双向斜坡，底板水平，外腹板采纳斜腹板，箱梁全宽为 18
5m，中心线处梁高为1
81m（箱梁外侧），箱梁桥面两侧外挑悬臂长 1
5m，悬臂端部高0
钢箱梁设计纵向划分 11 个节段，其中 13 米长标准节段横向又分为 5 大片+2 个挑臂
（图一、分段划分图）由于第 3 联 50m 跨刚好跨跃交通要道长丰桥，为减轻钢箱梁施工对交通的影响，现实行钢箱梁顶推施工方法，即布置安装顶推平台和临时墩，并在其上布置滑道，在平台上逐段焊接，安装千斤顶使钢箱梁逐段向前滑移，循环作业使钢箱梁到达设计位置
钢箱梁顶推重量约 8
二、钢箱梁顶推施工特点1、顶推长度较短
全长 110 米的钢箱梁，顶推部分为 44m，其它均为直接采纳汽车吊按装
、钢箱梁顶推采纳一端顶推，临时墩设计时每个临时墩均能承受一定的水平力
为保证顶推施工的顺利进行，应控制好平台上的拼装线形，尽量减少由于线形误差产生的次内力
3、钢箱梁在顶推过程中能承受较大的拉应力和局部压应力
三、顶推施工方案（一）顶推施工布置说明：第 1 页 共 17 页下载后可任意编辑1、顶推平台设置根据全桥总体施工安排及设计要求，钢箱梁顶推施工采纳一端由大里程向小里程方向顶推，顶推跨度 50 米，顶推平台设于 10 号墩两边，钢箱梁顶推平台为沿顺桥向设置的 4 排钢管立柱，横向采纳 H 型钢连接，纵桥向采纳 H 型钢和角钢连接搭设顶推平台（图二、整体示意图）
钢箱梁运至施工场地现场 10 号墩附近，由汽车吊机起吊至钢箱梁顶推平台上进行组装、焊接和顶推
2、顶推临时墩设置：根据钢箱梁顶推施工跨径
