钻孔灌注桩施工安全方案与钻孔突发事故应急处理方案汇编VIP免费

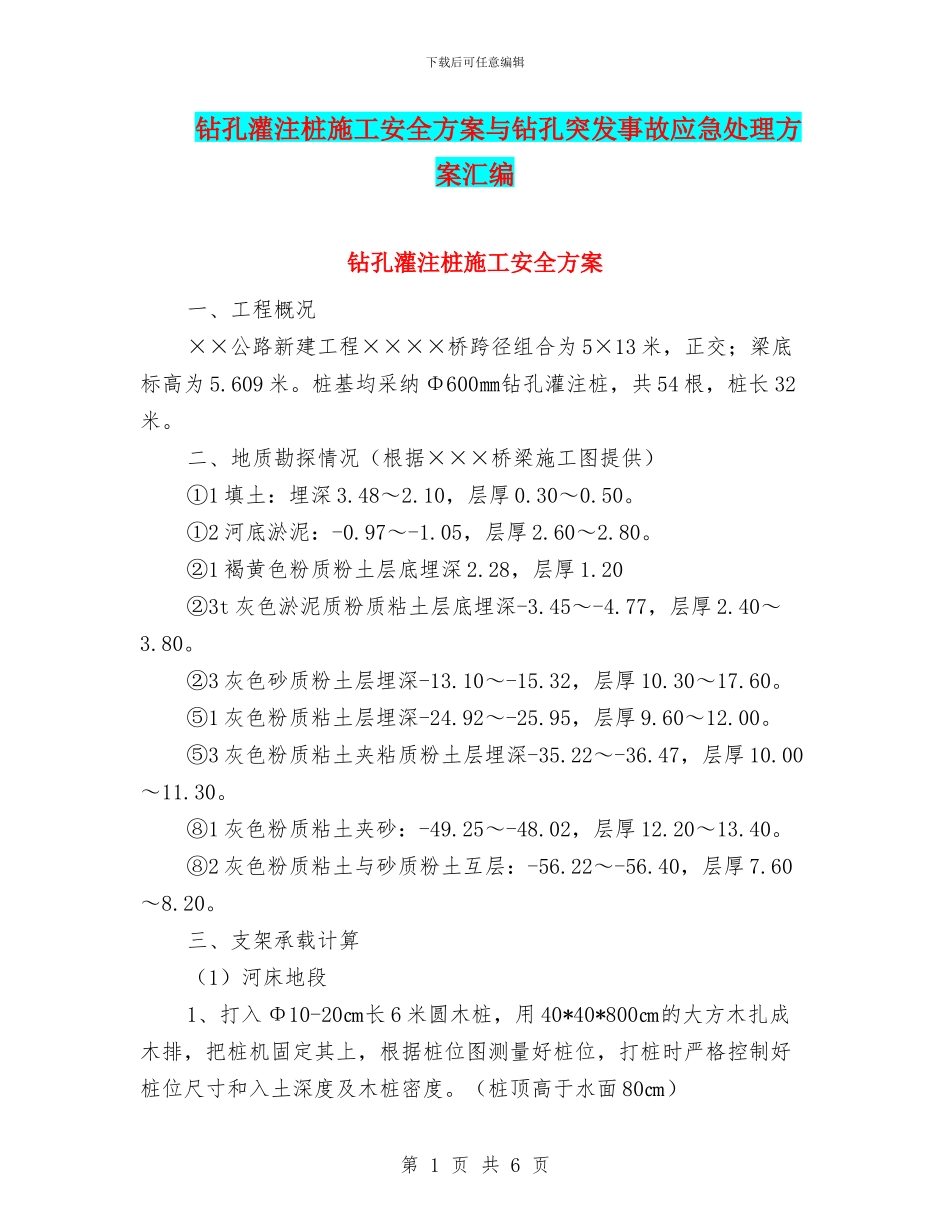

下载后可任意编辑钻孔灌注桩施工安全方案与钻孔突发事故应急处理方案汇编钻孔灌注桩施工安全方案一、工程概况××公路新建工程××××桥跨径组合为 5×13 米，正交；梁底标高为 5.609 米。桩基均采纳 Φ600㎜钻孔灌注桩，共 54 根，桩长 32米。二、地质勘探情况（根据×××桥梁施工图提供）①1 填土：埋深 3.48～2.10，层厚 0.30～0.50。①2 河底淤泥：-0.97～-1.05，层厚 2.60～2.80。②1 褐黄色粉质粉土层底埋深 2.28，层厚 1.20②3t 灰色淤泥质粉质粘土层底埋深-3.45～-4.77，层厚 2.40～3.80。②3 灰色砂质粉土层埋深-13.10～-15.32，层厚 10.30～17.60。⑤1 灰色粉质粘土层埋深-24.92～-25.95，层厚 9.60～12.00。⑤3 灰色粉质粘土夹粘质粉土层埋深-35.22～-36.47，层厚 10.00～11.30。⑧1 灰色粉质粘土夹砂：-49.25～-48.02，层厚 12.20～13.40。⑧2 灰色粉质粘土与砂质粉土互层：-56.22～-56.40，层厚 7.60～8.20。三、支架承载计算（1）河床地段1、打入 Φ10-20㎝长 6 米圆木桩，用 40*40*800㎝的大方木扎成木排，把桩机固定其上，根据桩位图测量好桩位，打桩时严格控制好桩位尺寸和入土深度及木桩密度。（桩顶高于水面 80㎝）第 1 页 共 6 页下载后可任意编辑2、单桩承载力计算：支架用 Φ20㎝长 6 米的圆木桩，入土深度为4 米，根据地质情况，河床土层为灰色砂质粉土，桩与土的摩阻系数为1.5。单桩摩阻力：π*d*h*1.5=3.14*0.2*4*1.5=3.768Τ。3、钻机自重为 10Τ 加导管，钢筋笼约 5Τ，共 15Τ。桩架平面为 6×6=36㎡，固定荷载为 0.4Τ/㎡（支架设计为 36㎡内 15 根木桩，每平方米支架可受荷载 1.9Τ 大于 0.4Τ），满足要求，支架可用于灌注桩施工。（2）陆上部分对基础采纳夯实和道木加固处理。四、钻机选择、施工本工程钻孔选用 GPS-10 型正循环钻孔机二台，分别从 0＃台→1＃墩→2＃墩和 5＃台→4＃墩→3＃墩开钻。钻机的安装就位，严格根据《建筑机械使用安全技术规程》（JGJ33-2001）操作规程施工，钻机安装就位后用水平尺使底座保持水平，钻杆上下垂直。五、安全、文明施工保证措施1、安装钻孔机前，应掌握勘探资料，并确认地质条件符合该钻机的要求，地下无埋设物，作业范围内无障碍物，施工现场与架空输电线路的安全距离符合规定。2、安装钻孔机时，钻机钻架基础应夯实、平整。钻架下应铺设枕木。3、钻机的安装和钻头的组装应按说明书规定进行，竖立或放倒钻架...
