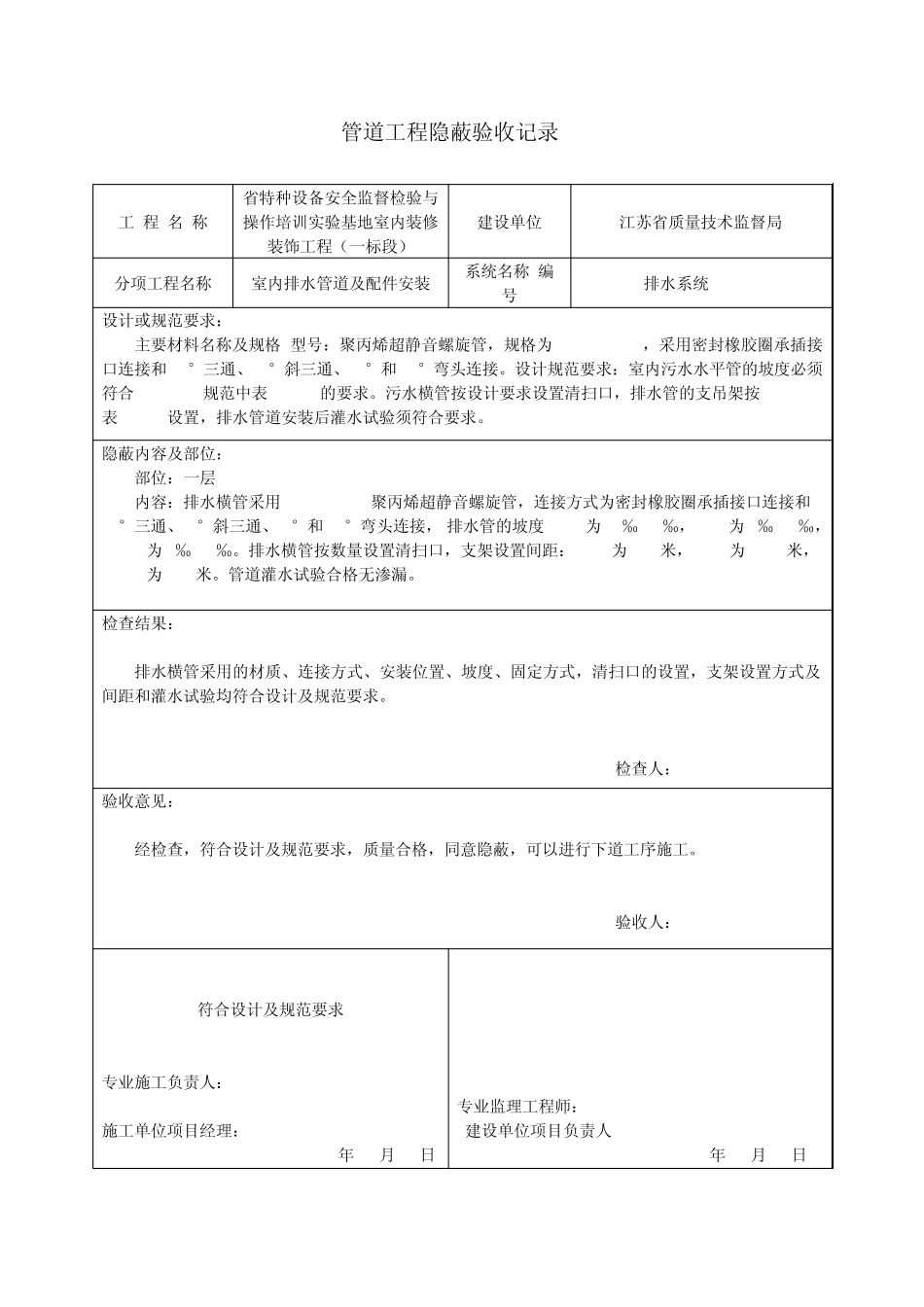

管道工程隐蔽验收记录 SN2. 3 工 程 名 称 省特种设备安全监督检验与操作培训实验基地室内装修装饰工程（一标段） 建设单位 江苏省质量技术监督局 分项工程名称 室内排水管道及配件安装 系统名称/编号 排水系统/SN-17 设计或规范要求： 主要材料名称及规格/型号：聚丙烯超静音螺旋管，规格为DN50-DN100，采用密封橡胶圈承插接口连接和45°三通、90°斜三通、45°和90°弯头连接。设计规范要求：室内污水水平管的坡度必须符合 GB50242规范中表 5.2.3的要求。污水横管按设计要求设置清扫口，排水管的支吊架按 GB50242表 5.2.9设置，排水管道安装后灌水试验须符合要求。 隐蔽内容及部位： 部位：一层 内容：排水横管采用DN50-DN100聚丙烯超静音螺旋管，连接方式为密封橡胶圈承插接口连接和45°三通、90°斜三通、45°和90°弯头连接， 排水管的坡度 DN50为12‰~25‰，DN75为8‰~15‰，DN100为6‰~12‰。排水横管按数量设置清扫口，支架设置间距：DN50为0.5米，DN75为0.75米，DN100为1.0米。管道灌水试验合格无渗漏。 检查结果： 排水横管采用的材质、连接方式、安装位置、坡度、固定方式，清扫口的设置，支架设置方式及间距和灌水试验均符合设计及规范要求。 检查人： 验收意见： 经检查，符合设计及规范要求，质量合格，同意隐蔽，可以进行下道工序施工。 验收人： 符合设计及规范要求 专业施工负责人： 施工单位项目经理： 年 月 日 专业监理工程师： (建设单位项目负责人) 年 月 日 排水管道工程隐蔽验收记录 SN2. 3 工 程 名 称 省特种设备安全监督检验与操作培训实验基地室内装修装饰工程（一标段） 建设单位 江苏省质量技术监督局 分项工程名称 室内排水管道及配件安装 系统名称/编号 排水系统/SN-18 设计或规范要求： 主要材料名称及规格/型号：聚丙烯超静音螺旋管，规格为DN50-DN100，采用密封橡胶圈承插接口连接和45°三通、90°斜三通、45°和90°弯头连接。设计规范要求：室内污水水平管的坡度必须符合 GB50242规范中表 5.2.3的要求。污水横管按设计要求设置清扫口，排水管的支吊架按 GB50242表 5.2.9设置，排水管道安装后灌水试验须符合要求。 隐蔽内容及部位： 部位：二层 内容：排水横管采用DN50-DN100聚丙烯超静音螺旋管，连接方式为密封橡胶圈承插接口连接和45°三通、90°斜三通、45°和90°弯头连接， 排水管的坡度 DN50为12‰~25‰，DN75为8‰~15‰，DN100为6...
