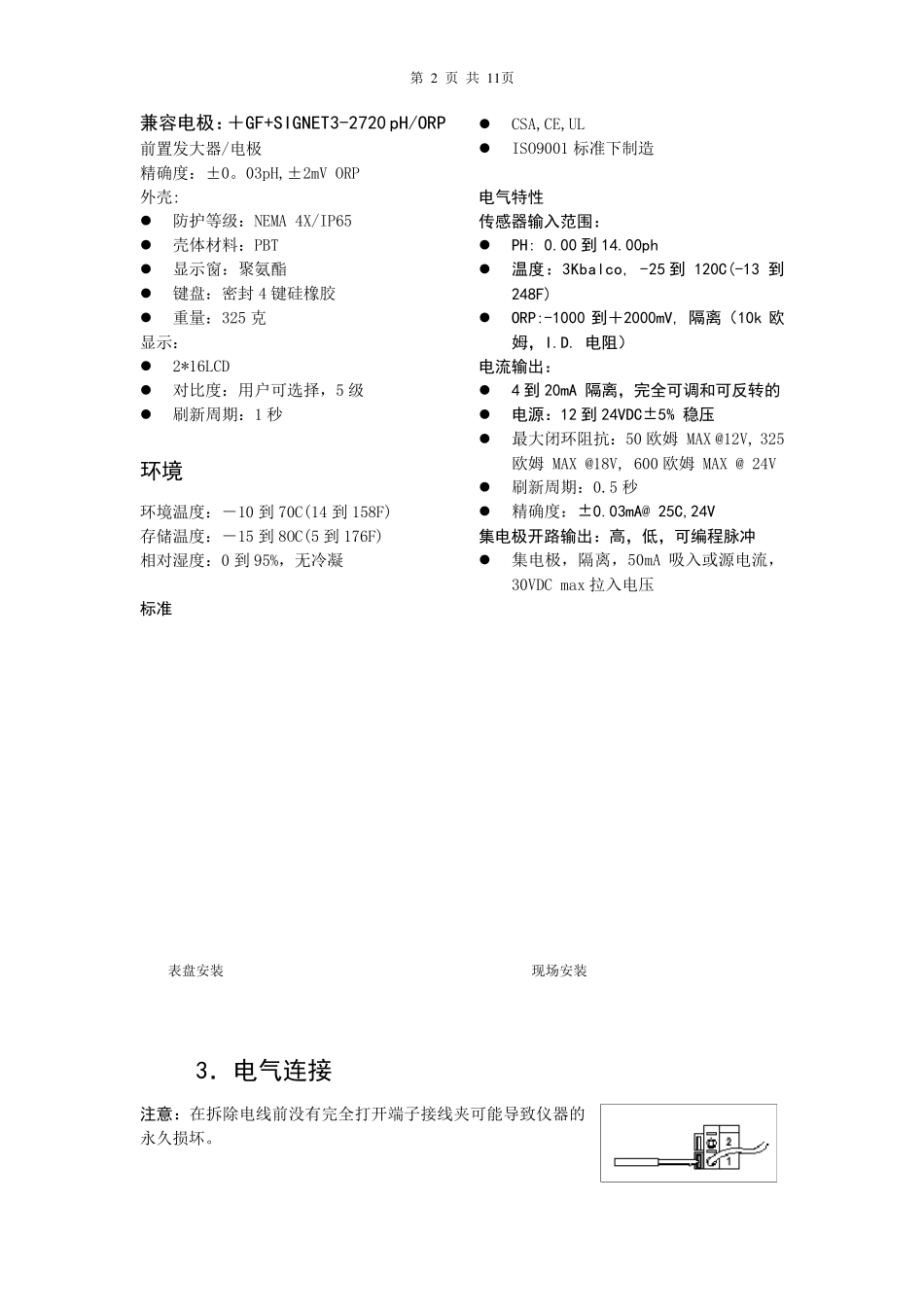

第 1 页 共 1 1 页 +GF+SIGNET 8750-1 pH/ORP 变送器说明书 注意 目录  输入输出端子接线 1. 安装 前切断电源。 2. 技术性能  认真地遵照说明 3. 电气连接 以避免个人伤害。 4. 菜单功能 1．安装 PROCESSOR PRO 变送器有两种安装方式：表盘安装，与传感器一体化安装（通过通用组件） 1.1 表盘安装 表盘安装套件与要安装到表盘的硬件一起提供以保证达到 NEMA 4X 的密封水平。 1. 盘装时，仪表面板之间的距离推荐为一英寸。 2. 将垫片装在仪表上，然后装盘。 3. 安装架从仪表背部装入，滑动到锁定位置。 4. 接线到端子。 5. 需要取下仪表时，用带子从前面固定仪表或从背部用手抓住仪表。不要放开。压下快速锁定装置，取出仪表。 1. 2 通用组件（3－8050） 1．安装变送器基板。 Gasket: 垫圈 panel：表盘 2．接线到端子。 Terminals：端子 3．用压旋装置固定，密封出线口。 mounting bracket：安装架 quick－clip：快速锁定装置 wires：电线 seal：密封 2．技术指标 概述 第 2 页 共 1 1 页 兼容电极：＋GF+SIGNET3-2720 pH/ORP 前置发大器/电极 精确度：±0。03pH,±2mV ORP 外壳:  防护等级：NEMA 4X/IP65  壳体材料：PBT  显示窗：聚氨酯  键盘：密封 4 键硅橡胶  重量：325 克 显示：  2*16LCD  对比度：用户可选择，5 级  刷新周期：1 秒 环境 环境温度：－10 到 70C(14 到 158F) 存储温度：－15 到 8OC(5 到 176F) 相对湿度：0 到 95%，无冷凝 标准  CSA,CE,UL  ISO9001 标准下制造 电气特性 传感器输入范围：  PH: 0.00 到14.00ph  温度：3Kbalco, -25 到120C(-13 到248F)  ORP:-1000 到＋2000mV, 隔离（10k 欧姆，I.D. 电阻） 电流输出：  4 到20mA 隔离，完全可调和可反转的  电源：12 到24VDC±5% 稳压  最大闭环阻抗：50 欧姆 MAX @12V, 325欧姆 MAX @18V, 600 欧姆 MAX @ 24V  刷新周期：0.5 秒  精确度：±0.03mA@ 25C,24V 集电极开路输出：高，低，可编程脉冲  集电极，隔离，50mA 吸入或源电流，30VDC max 拉入电压 表盘安装 现场安装 3．电气连接 注意：在拆除电线前没有完全打开端子接线夹可能导致仪器的永久损坏。 第 3 页 共 1 1 页 接线步骤 1．拨除电线末端0.5-0.625 英寸（13－16 厘...
