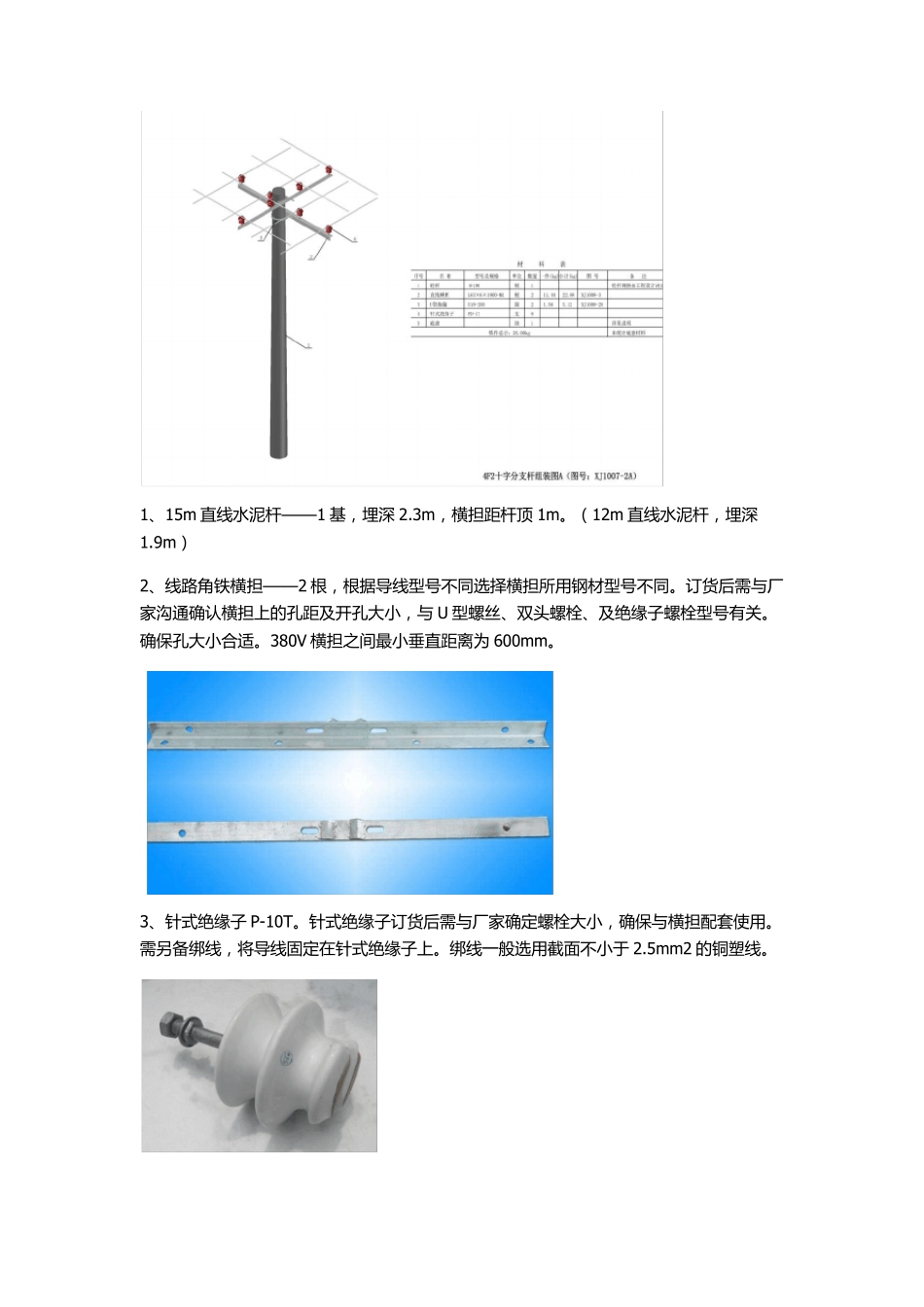

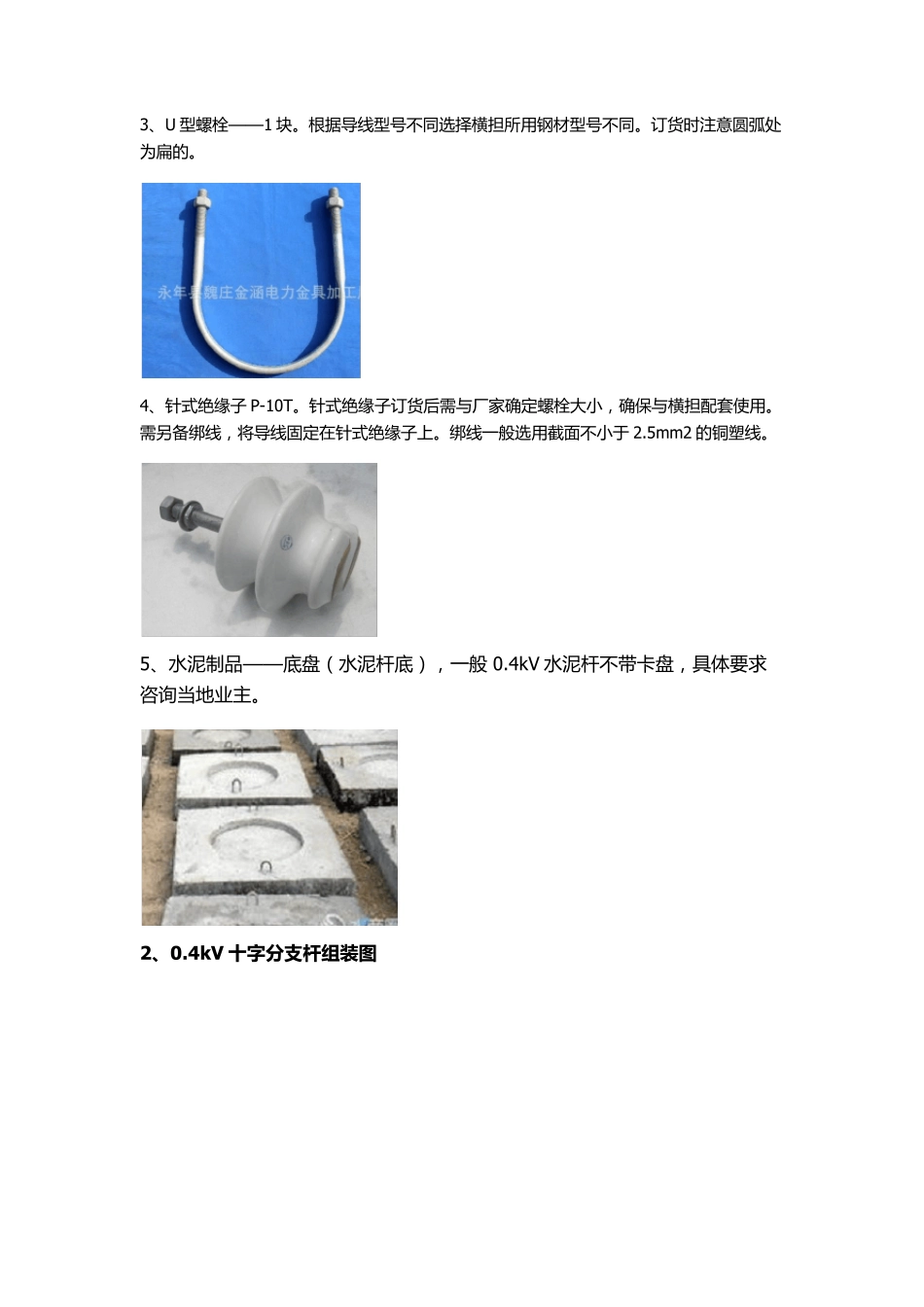

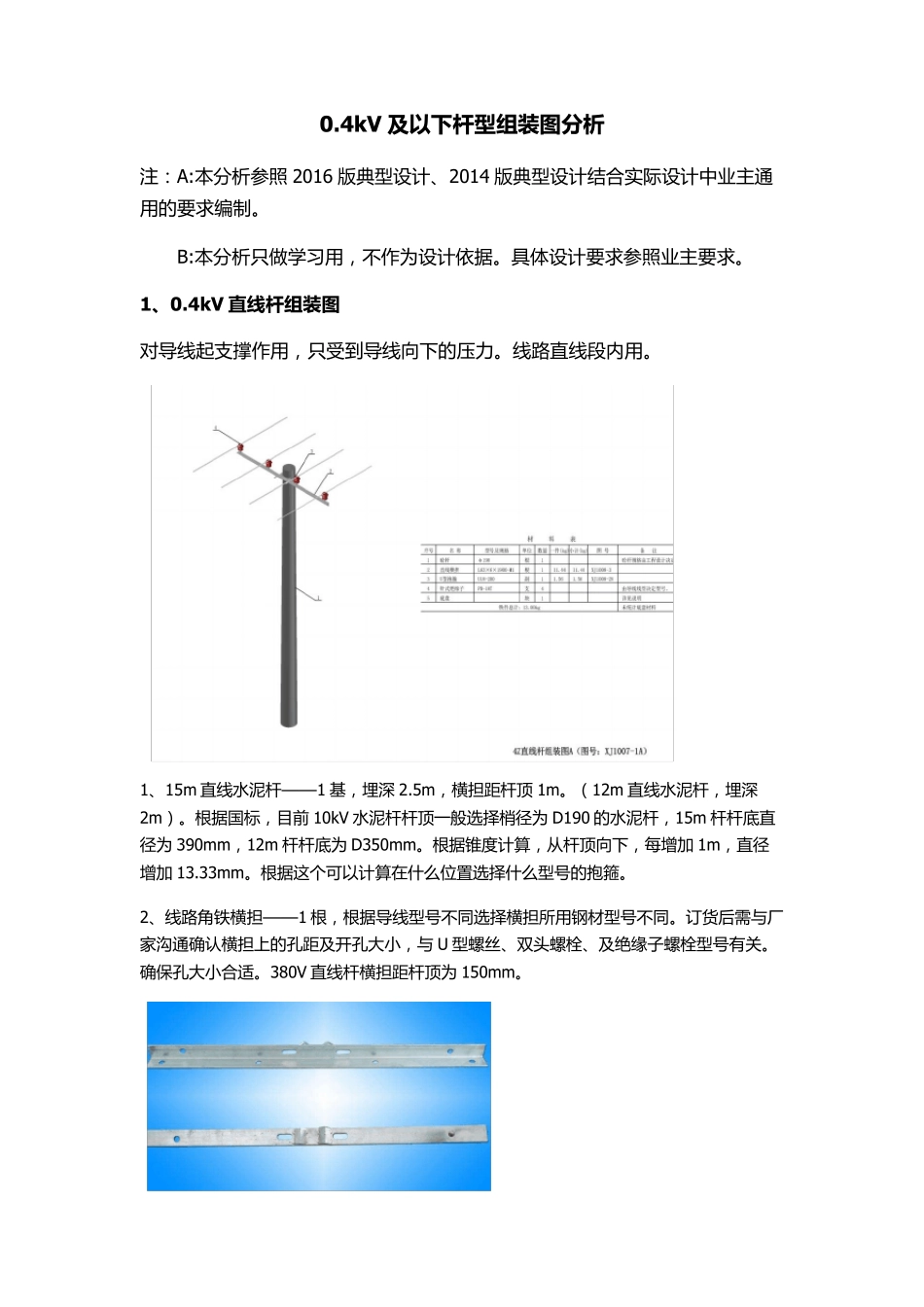

0.4kV 及 以 下 杆 型 组 装 图 分 析 注 ： A:本 分 析 参 照 2016 版 典 型 设 计 、2014 版 典 型 设 计 结 合 实 际 设 计 中 业 主 通用 的 要 求 编 制 。 B:本 分 析 只 做 学 习 用 ， 不 作 为 设 计 依 据 。 具 体 设 计 要 求 参 照 业 主 要 求 。 1、0.4kV 直线杆 组 装 图 对 导 线 起 支 撑 作 用 ， 只 受 到 导 线 向 下 的 压 力 。 线 路 直 线 段 内 用 。 1、15m 直 线 水 泥 杆 ——1 基， 埋深 2.5m ， 横担距杆 顶 1m 。 （12m 直 线 水 泥 杆 ， 埋深2m ）。 根据 国标， 目前 10kV 水 泥 杆 杆 顶一般选择梢径为 D190 的 水 泥 杆 ， 15m 杆 杆 底直径为 390m m ， 12m 杆 杆 底为 D350m m 。 根据 锥度计 算， 从杆 顶向 下 ， 每增加 1m ， 直 径增加 13.33m m 。 根据 这个可以计 算在什么位置选择什么型 号的 抱箍。 2、线 路 角铁横担——1 根， 根据 导 线 型 号不 同选择横担所用 钢材型 号不 同。 订货后需与厂家沟通 确认横担上的 孔距及开孔大小， 与 U 型 螺丝、双头螺栓、及绝缘子螺栓型 号有关。确保孔大小合 适。 380V 直 线 杆 横担距杆 顶为 150m m 。 3、U 型 螺 栓 ——1 块。根据导线型 号不同选择横担所用钢材型 号不同。订货时注意圆弧处为扁的。 4、针式绝缘子 P-10T。针式绝缘子订货后需与厂家确定螺 栓 大小，确保与横担配套使用。需另备绑线，将导线固定在针式绝缘子上。绑线一般选用截面不小于 2.5m m 2 的铜塑线。 5、水泥制品——底盘（水泥杆底），一般 0.4kV 水泥杆不带卡盘，具体要求咨询当地业主。 2、0.4kV 十字分支杆组装图 1、15m 直 线 水 泥 杆 ——1 基，埋深 2.3m ，横担距杆 顶 1m 。（12m 直 线 水 泥 杆 ，埋深1.9m ） 2、线 路角铁横担——2 根，根据导线 型号不同选择横担所用钢材型号不同。订货后需与厂家沟通确认横担上的孔距及开孔大小，与 U 型螺丝、双头螺栓、及绝缘子螺栓型号有关。确保孔大小合适。380V 横担之间最小垂直 距离为 600m m 。 3、针式绝缘子 P-10T。针式绝缘子订货后需与厂家确定螺栓大小，确保与横担配套使用。需另备绑线 ，将导线 固定在针式绝缘子上。绑线 ...
