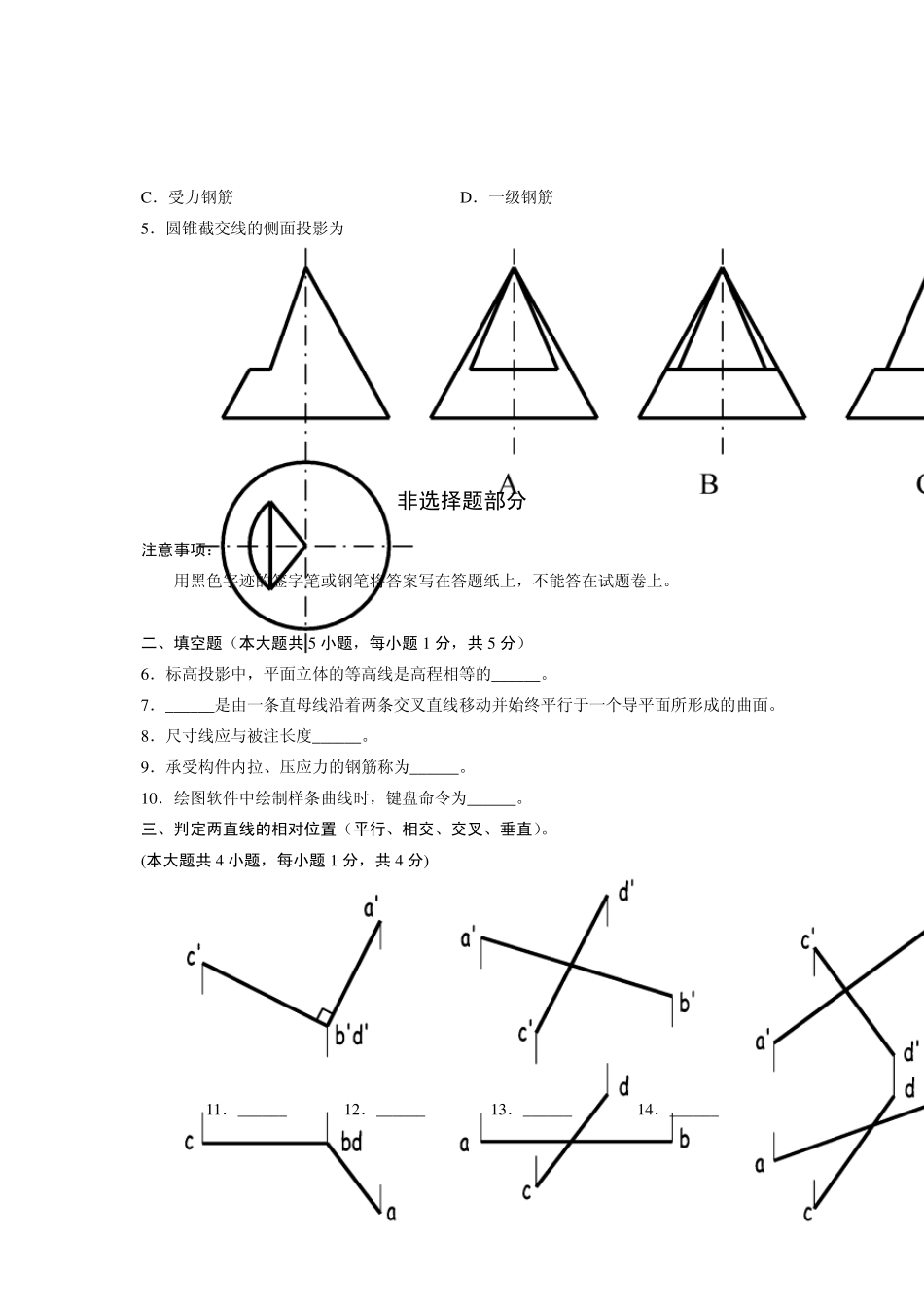

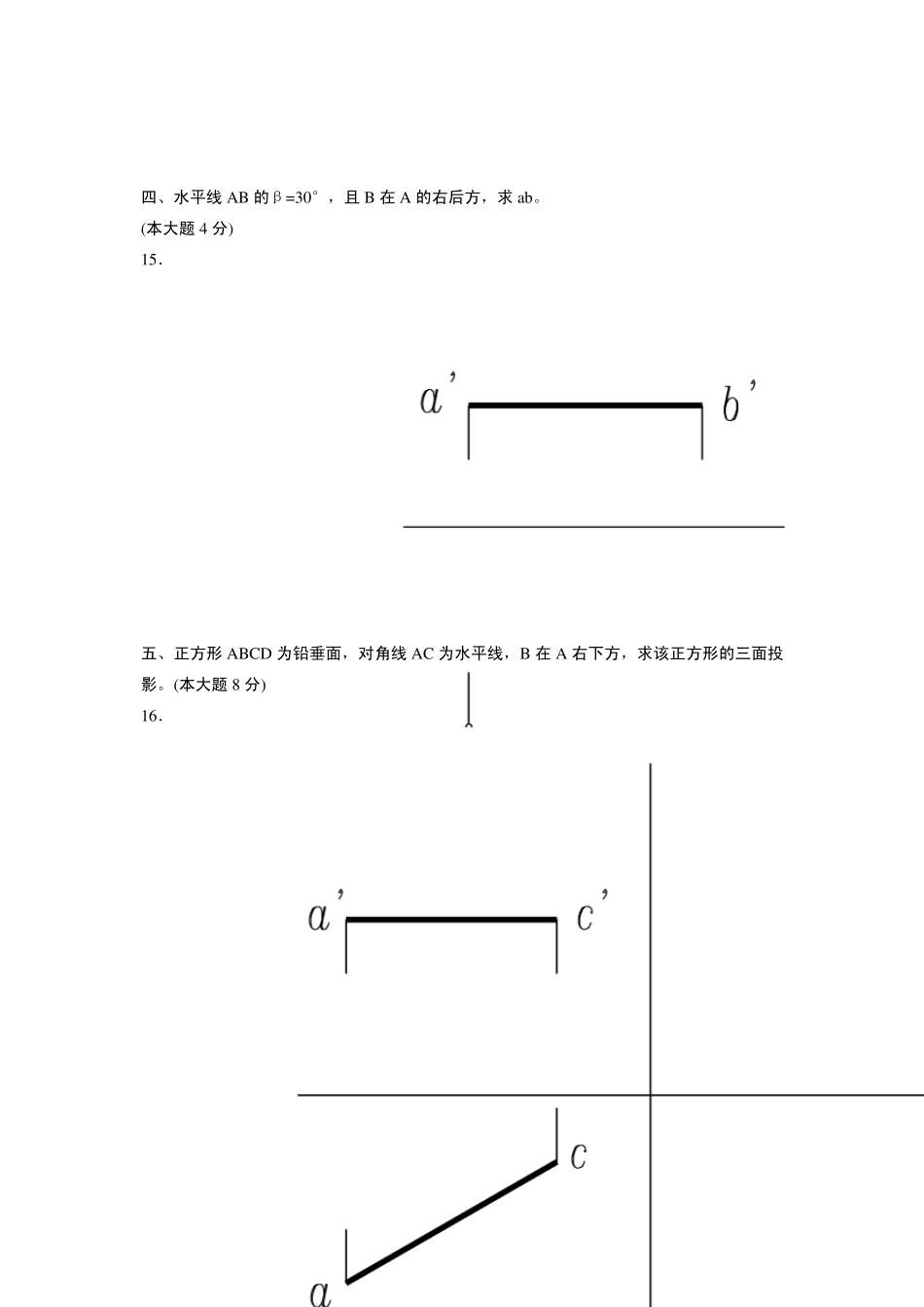

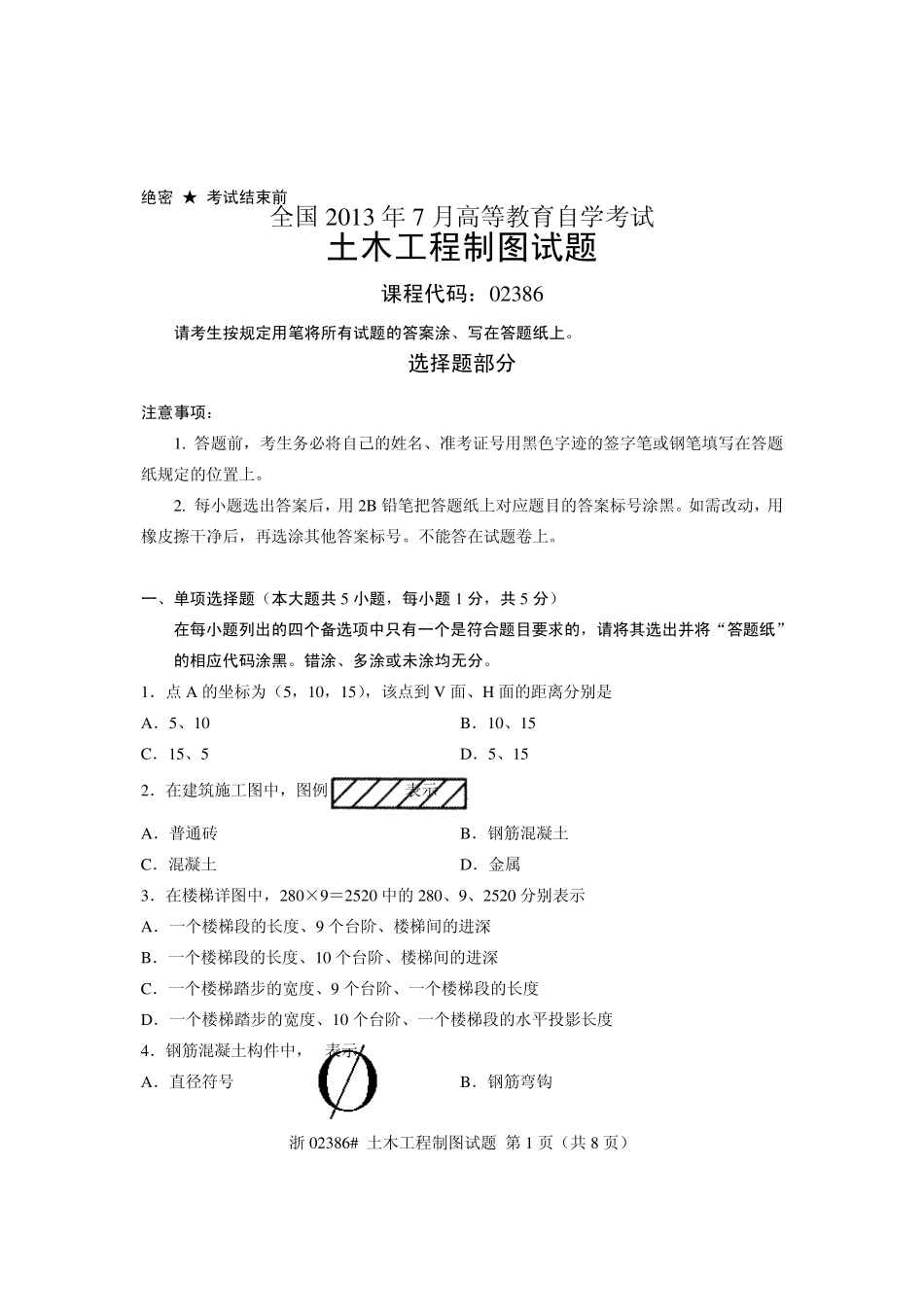

浙02386# 土木工程制图试题 第1 页（共8 页） 绝密 ★ 考试结束前 全国2013 年7 月高等教育自学考试 土木工程制图试题 课程代码：02386 请考生按规定用笔将所有试题的答案涂、写在答题纸上。 选择题部分 注意事项： 1. 答题前，考生务必将自己的姓名、准考证号用黑色字迹的签字笔或钢笔填写在答题纸规定的位置上。 2. 每小题选出答案后，用2B 铅笔把答题纸上对应题目的答案标号涂黑。如需改动，用橡皮擦干净后，再选涂其他答案标号。不能答在试题卷上。 一、单项选择题（本大题共5 小题，每小题1 分，共5 分） 在每小题列出的四个备选项中只有一个是符合题目要求的，请将其选出并将“答题纸”的相应代码涂黑。错涂、多涂或未涂均无分。 1．点A 的坐标为（5，10，15），该点到V 面、H 面的距离分别是 A．5、10 B．10、15 C．15、5 D．5、15 2．在建筑施工图中，图例表示 A．普通砖 B．钢筋混凝土 C．混凝土 D．金属 3．在楼梯详图中，280×9＝2520 中的280、9、2520 分别表示 A．一个楼梯段的长度、9 个台阶、楼梯间的进深 B．一个楼梯段的长度、10 个台阶、楼梯间的进深 C．一个楼梯踏步的宽度、9 个台阶、一个楼梯段的长度 D．一个楼梯踏步的宽度、10 个台阶、一个楼梯段的水平投影长度 4．钢筋混凝土构件中，表示 A．直径符号 B．钢筋弯钩 浙02386# 土木工程制图试题 第2 页（共8 页） C．受力钢筋 D．一级钢筋 5．圆锥截交线的侧面投影为 非选择题部分 注意事项： 用黑色字迹的签字笔或钢笔将答案写在答题纸上，不能答在试题卷上。 二、填空题（本大题共 5 小题，每小题1 分，共 5 分） 6．标高投影中，平面立体的等高线是高程相等的______。 7．______是由一条直母线沿着两条交叉直线移动并始终平行于一个导平面所形成的曲面。 8．尺寸线应与被注长度______。 9．承受构件内拉、压应力的钢筋称为______。 10．绘图软件中绘制样条曲线时，键盘命令为______。 三、判定两直线的相对位置（平行、相交、交叉、垂直）。 (本大题共 4 小题，每小题1 分，共 4 分) 11．______ 12．______ 13．______ 14．______ 浙02386# 土木工程制图试题 第3 页（共 8 页） 四、水平线AB 的β=30°，且 B 在 A 的右后方，求 ab。 (本大题 4 分) 15． 五、正方形 ABCD 为铅垂面，对角线AC 为水平线，B 在 A 右下方，求该正方形的三面投影。(本大题 8...
