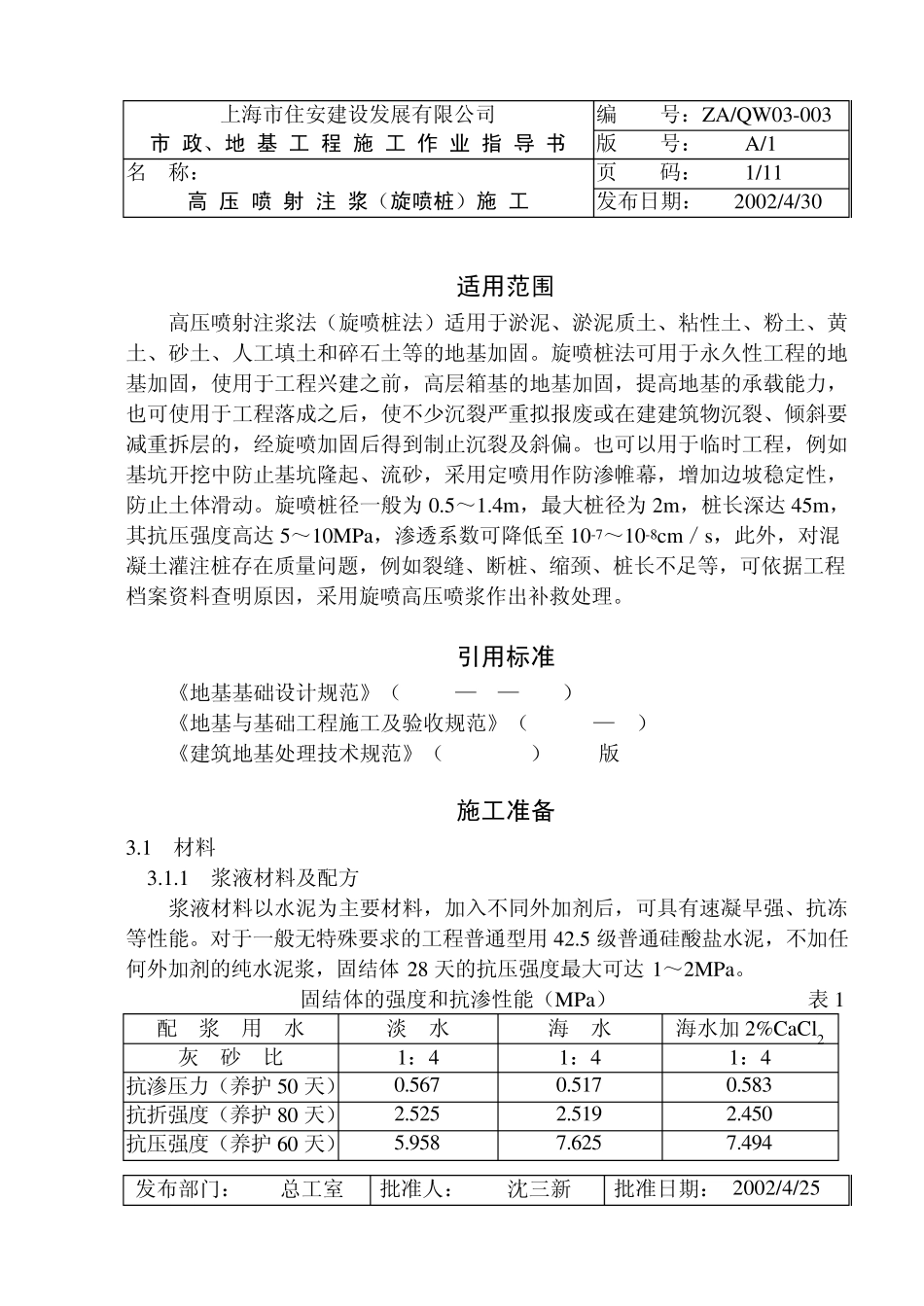

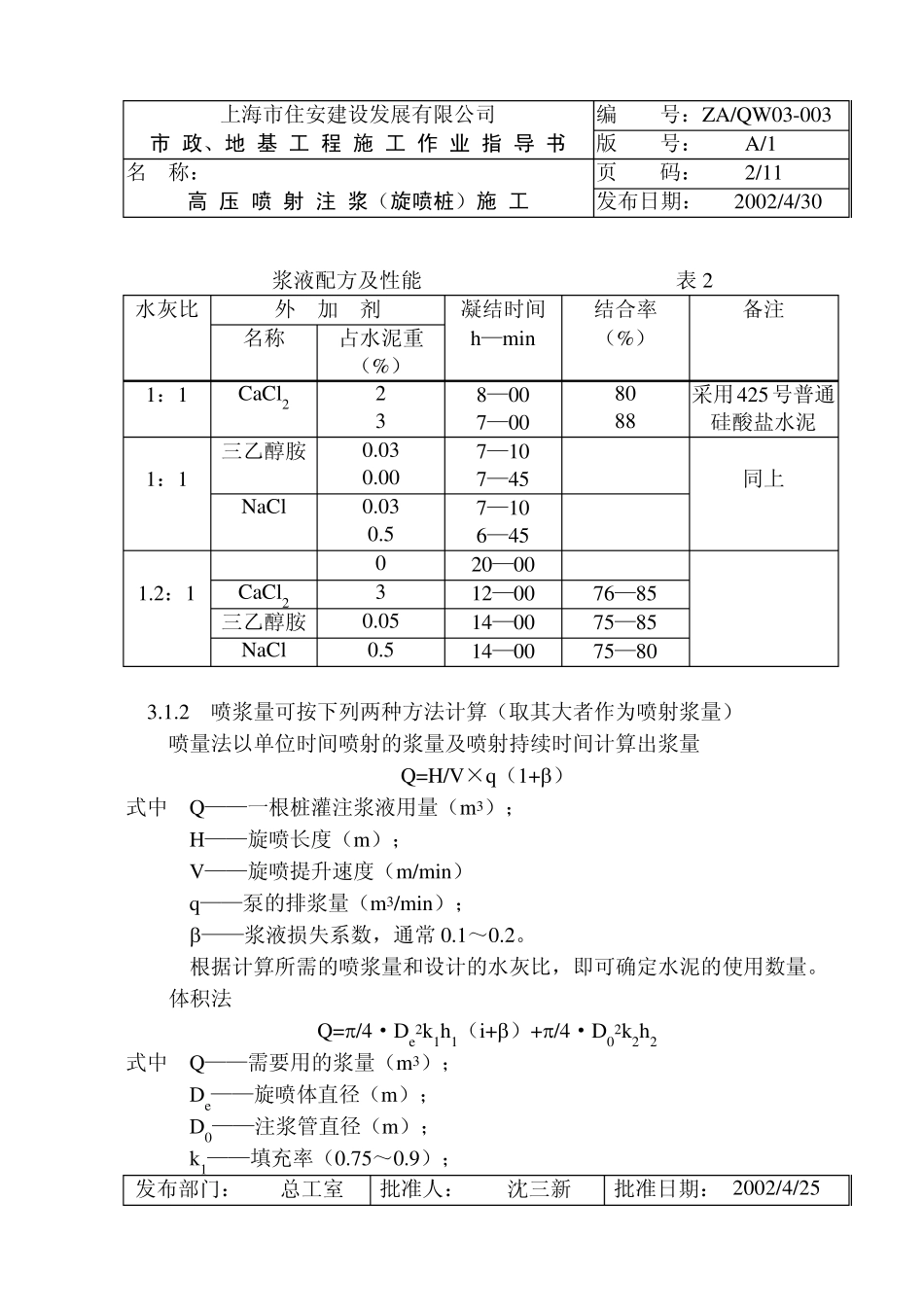

上海市住安建设发展有限公司 编 号：ZA/QW03-003 市 政、地 基 工 程 施 工 作 业 指 导 书 版 号： A/1 名 称： 页 码： 1/11 高 压 喷 射 注 浆（旋喷桩）施 工 发布日期： 2002/4/30 发布部门： 总工室 批准人： 沈三新 批准日期： 2002/4/25 1 适用范围 高压喷射注浆法（旋喷桩法）适用于淤泥、淤泥质土、粘性土、粉土、黄土、砂土、人工填土和碎石土等的地基加固。旋喷桩法可用于永久性工程的地基加固，使用于工程兴建之前，高层箱基的地基加固，提高地基的承载能力，也可使用于工程落成之后，使不少沉裂严重拟报废或在建建筑物沉裂、倾斜要减重拆层的，经旋喷加固后得到制止沉裂及斜偏。也可以用于临时工程，例如基坑开挖中防止基坑隆起、流砂，采用定喷用作防渗帷幕，增加边坡稳定性，防止土体滑动。旋喷桩径一般为0.5～1.4m，最大桩径为2m，桩长深达45m，其抗压强度高达5～10MPa，渗透系数可降低至10-7～10-8cm／s，此外，对混凝土灌注桩存在质量问题，例如裂缝、断桩、缩颈、桩长不足等，可依据工程档案资料查明原因，采用旋喷高压喷浆作出补救处理。 2 引用标准 《地基基础设计规范》（DGJ08—11—1999） 《地基与基础工程施工及验收规范》（GBJ202—83） 《建筑地基处理技术规范》（JGJ79-91）1998版 3 施工准备 3.1 材料 3.1.1 浆液材料及配方 浆液材料以水泥为主要材料，加入不同外加剂后，可具有速凝早强、抗冻等性能。对于一般无特殊要求的工程普通型用 42.5 级普通硅酸盐水泥，不加任何外加剂的纯水泥浆，固结体28 天的抗压强度最大可达1～2MPa。 固结体的强度和抗渗性能（MPa） 表 1 配 浆 用 水 淡 水 海 水 海水加 2%CaCl2 灰 砂 比 1：4 1：4 1：4 抗渗压力（养护 50 天） 0.567 0.517 0.583 抗折强度（养护 80 天） 2.525 2.519 2.450 抗压强度（养护 60 天） 5.958 7.625 7.494 上海市住安建设发展有限公司 编 号：ZA/QW03-003 市 政、地 基 工 程 施 工 作 业 指 导 书 版 号： A/1 名 称： 页 码： 2/11 高 压 喷 射 注 浆（旋喷桩）施 工 发布日期： 2002/4/30 发布部门： 总工室 批准人： 沈三新 批准日期： 2002/4/25 浆液配方及性能 表 2 水灰比 外 加 剂 凝结时间 结合率 备注 名称 占水泥重（%） h—min （%） 1：1 CaCl2 2 8—00 80 采用425号普通 3 7...
