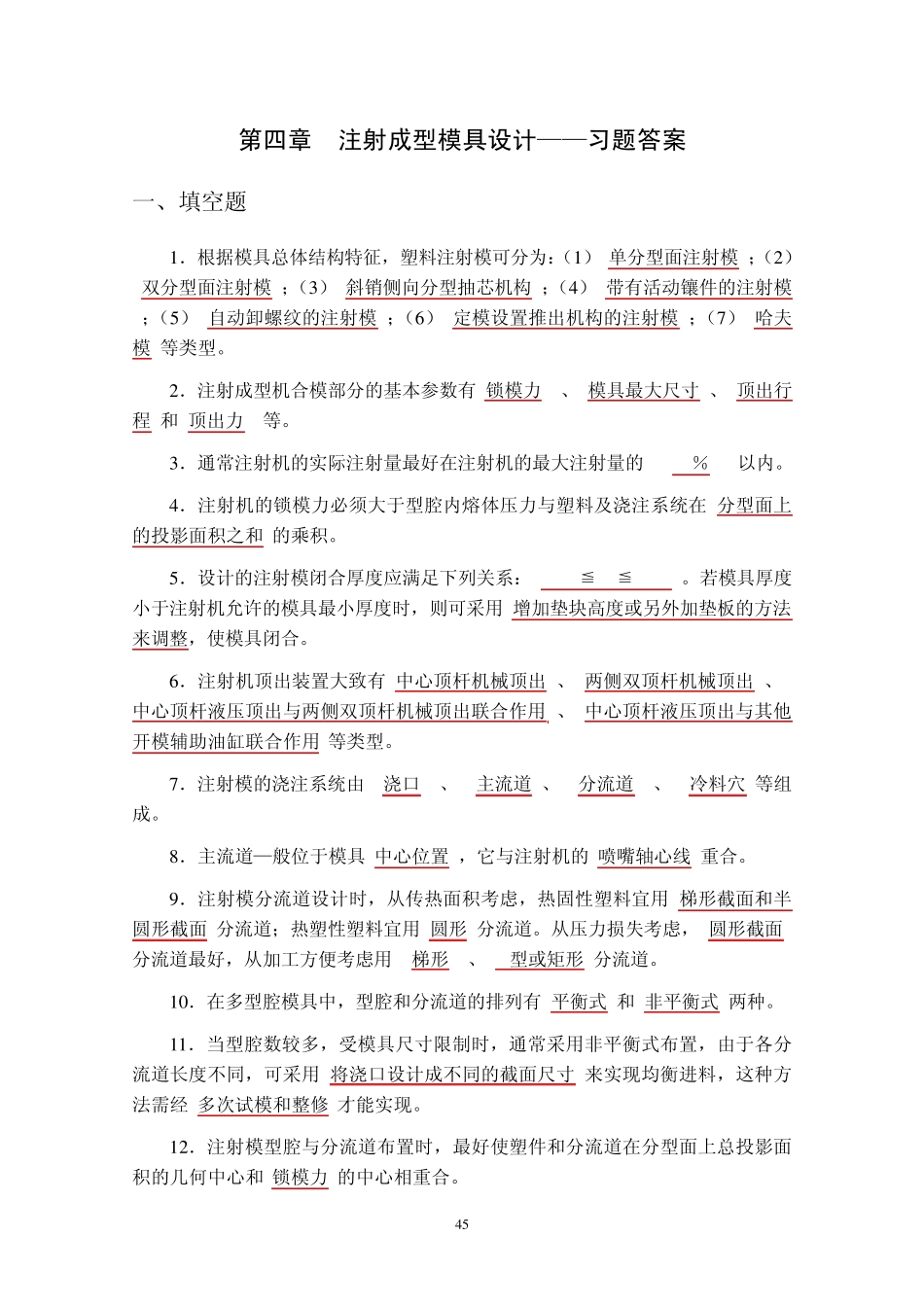

4 5 第四章 注射成型模具设计——习题答案 一、填空题 1 ．根据模具总体结构特征，塑料注射模可分为：（1 ）_单分型面注射模_；（2 ）_双分型面注射模_；（3 ）_斜销侧向分型抽芯机构_；（4 ）_带有活动镶件的注射模_；（5 ）_自动卸螺纹的注射模_；（6 ）_定模设置推出机构的注射模_；（7 ）_哈夫模_等类型。 2 ．注射成型机合模部分的基本参数有_锁模力__、_模具最大尺寸_、_顶出行程_和_顶出力__等。 3 ．通常注射机的实际注射量最好在注射机的最大注射量的___80％___以内。 4 ．注射机的锁模力必须大于型腔内熔体压力与塑料及浇注系统在_分型面上的投影面积之和_的乘积。 5 ．设计的注射模闭合厚度应满足下列关系：_Hmin≦Hm≦Hmax_。若模具厚度小于注射机允许的模具最小厚度时，则可采用_增加垫块高度或另外加垫板的方法来调整，使模具闭合。 6 ．注射机顶出装置大致有_中心顶杆机械顶出_、_两侧双顶杆机械顶出_、_中心顶杆液压顶出与两侧双顶杆机械顶出联合作用_、_中心顶杆液压顶出与其他开模辅助油缸联合作用_等类型。 7 ．注射模的浇注系统由__浇口__、__主流道_、__分流道__、__冷料穴_等组成。 8 ．主流道—般位于模具_中心位置_，它与注射机的_喷嘴轴心线_重合。 9 ．注射模分流道设计时，从传热面积考虑，热固性塑料宜用_梯形截面和半圆形截面_分流道；热塑性塑料宜用_圆形_分流道。从压力损失考虑，_圆形截面_分流道最好，从加工方便考虑用__梯形__、_U型或矩形_分流道。 1 0 ．在多型腔模具中，型腔和分流道的排列有_平衡式_和_非平衡式_两种。 1 1 ．当型腔数较多，受模具尺寸限制时，通常采用非平衡式布置，由于各分流道长度不同，可采用_将浇口设计成不同的截面尺寸_来实现均衡进料，这种方法需经_多次试模和整修_才能实现。 1 2 ．注射模型腔与分流道布置时，最好使塑件和分流道在分型面上总投影面积的几何中心和_锁模力_的中心相重合。 4 6 1 3 ．浇口的类型可分_点浇口_、_侧浇口_、_直接浇口_、_中心浇口_、_潜伏式浇口_、_护耳浇口_等几类。 1 4 ．浇口截面形状常见的有_矩形_和_圆形_。一般浇口截面积与分流进截面之比为_3％-9％_，浇口表面粗糙度值不低于_0.4µm_。设 计 时 浇口可先 选 取 偏 小尺 寸 ，通 过 _试 模 _逐 步 增 大 。 1 5 ．注 射 模 的排 气 方 式有_开 设 排 气 槽 排 气 _和_利 用 模 具 分型面或 模 具 零...
