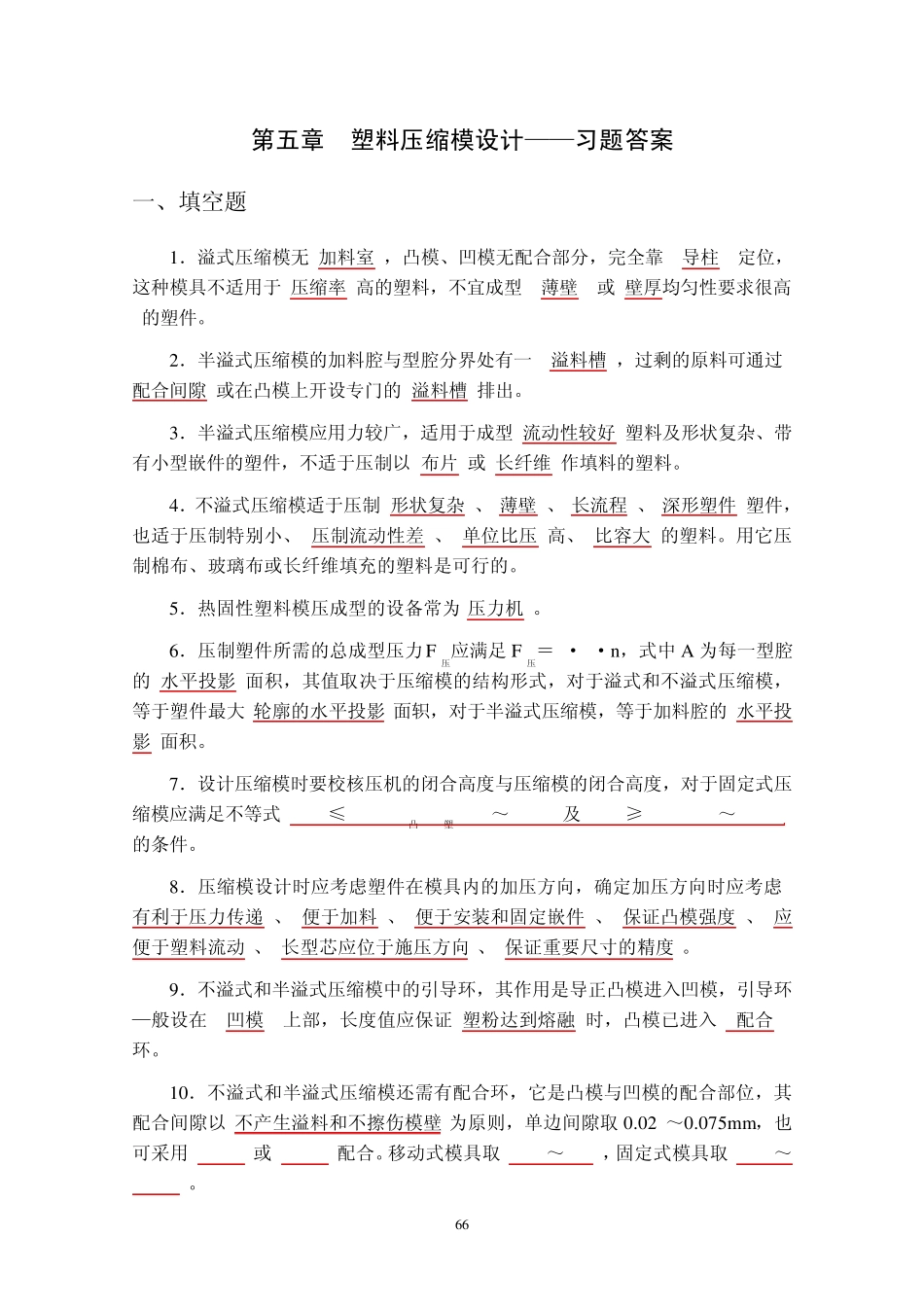

66 第五章 塑料压缩模设计——习题答案 一、填空题 1．溢式压缩模无_加料室_，凸模、凹模无配合部分，完全靠__导柱__定位，这种模具不适用于_压缩率_高的塑料，不宜成型__薄壁__或_壁厚均匀性要求很高_的塑件。 2．半溢式压缩模的加料腔与型腔分界处有一__溢料槽_，过剩的原料可通过_配合间隙_或在凸模上开设专门的_溢料槽_排出。 3．半溢式压缩模应用力较广，适用于成型_流动性较好_塑料及形状复杂、带有小型嵌件的塑件，不适于压制以_布片_或_长纤维_作填料的塑料。 4．不溢式压缩模适于压制_形状复杂_、_薄壁_、_长流程_、_深形塑件_塑件，也适于压制特别小、_压制流动性差_、_单位比压_高、_比容大_的塑料。用它压制棉布、玻璃布或长纤维填充的塑料是可行的。 5．热固性塑料模压成型的设备常为_压力机_。 6．压制塑件所需的总成型压力F压应满足 F压＝p·A·n，式中 A 为每一型腔的_水平投影_面积，其值取决于压缩模的结构形式，对于溢式和不溢式压缩模，等于塑件最大_轮廓的水平投影_面轵，对于半溢式压缩模，等于加料腔的_水平投影_面积。 7．设计压缩模时要校核压机的闭合高度与压缩模的闭合高度，对于固定式压缩模应满足不等式_hmax≤Hmax-h凸-h塑-(10～20)mm及 hmin≥Hmin+(10～15)mm_的条件。 8．压缩模设计时应考虑塑件在模具内的加压方向，确定加压方向时应考虑_有利于压力传递_、_便于加料_、_便于安装和固定嵌件_、_保证凸模强度_、_应便于塑料流动_、_长型芯应位于施压方向_、_保证重要尺寸的精度_。 9．不溢式和半溢式压缩模中的引导环，其作用是导正凸模进入凹模，引导环—般设在__凹模__上部，长度值应保证_塑粉达到熔融_时，凸模已进入__配合__环。 10．不溢式和半溢式压缩模还需有配合环，它是凸模与凹模的配合部位，其配合间隙以_不产生溢料和不擦伤模壁_为原则，单边间隙取 0.025～0.075mm，也可采用_H8/f7_或_H9/f9_配合。移动式模具取_11=4～6mm_，固定式模具取_11=8～10mm _。 6 7 11 ．挤压环的作用是在_半溢式压缩_模具中用以限制凸模下行的位置，保证获得_最薄的水平飞边_。 1 2 ．溢式模没有_加料腔_，凸模与凹模在_分型面水平_接触。 1 3 ．半溢式压缩模的最大特点是有水平挤压面，为了使压机余压不致全部由挤压面承受还需设计__承压__面，移动式半溢式压缩模的承压面设在_上模板_与_加料腔_的上平面上。 1 4 ．固定式压缩模的推出机构与压机的顶杆有_直接连接_和_不直接连接_两种连...
