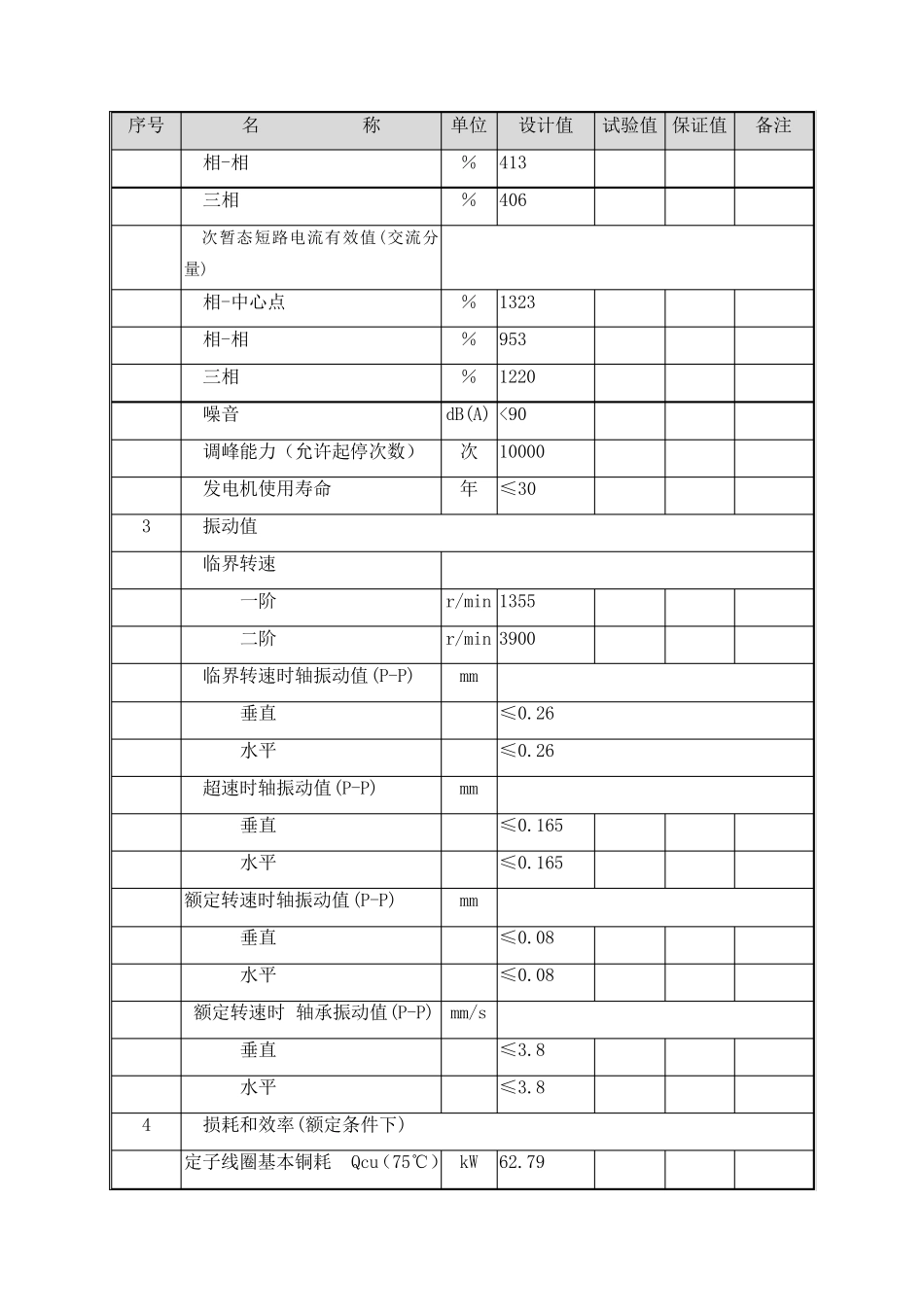

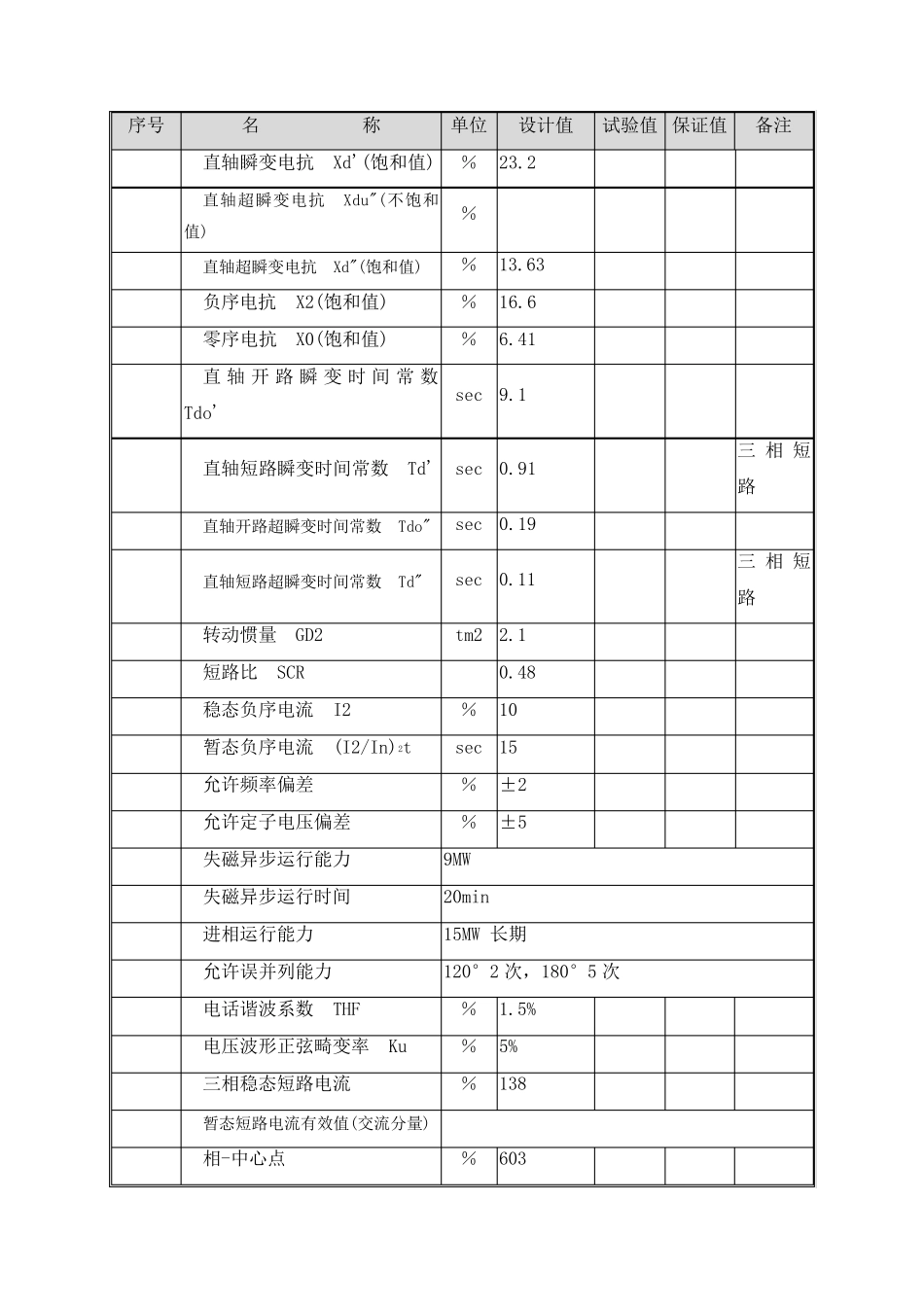

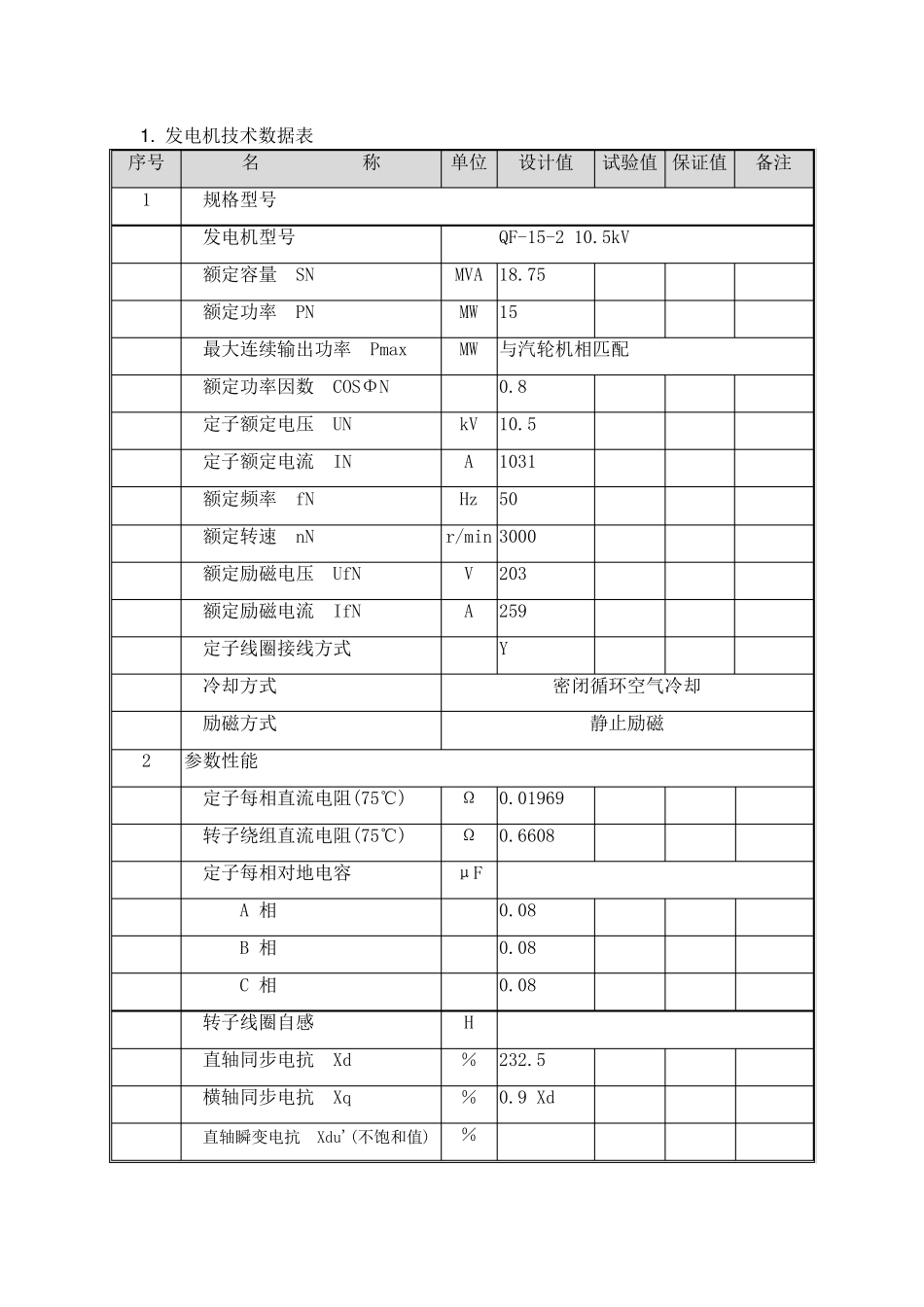

1 . 发电机技术数据表 序号 名 称 单位 设计值 试验值 保证值 备注 1 规格型号 发电机型号 QF-15-2 10.5kV 额定容量 SN MVA 18.75 额定功率 PN MW 15 最大连续输出功率 Pmax MW 与汽轮机相匹配 额定功率因数 COSΦN 0.8 定子额定电压 UN kV 10.5 定子额定电流 IN A 1031 额定频率 fN Hz 50 额定转速 nN r/min 3000 额定励磁电压 UfN V 203 额定励磁电流 IfN A 259 定子线圈接线方式 Y 冷却方式 密闭循环空气冷却 励磁方式 静止励磁 2 参数性能 定子每相直流电阻(75℃) Ω 0.01969 转子绕组直流电阻(75℃) Ω 0.6608 定子每相对地电容 μF A 相 0.08 B 相 0.08 C 相 0.08 转子线圈自感 H 直轴同步电抗 Xd ％ 232.5 横轴同步电抗 Xq ％ 0.9 Xd 直轴瞬变电抗 Xdu'(不饱和值) ％ 序号 名 称 单位 设计值 试验值 保证值 备注 直轴瞬变电抗 Xd'(饱和值) ％ 23.2 直轴超瞬变电抗 Xdu"(不饱和值) ％ 直轴超瞬变电抗 Xd"(饱和值) ％ 13.63 负序电抗 X2(饱和值) ％ 16.6 零序电抗 X0(饱和值) ％ 6.41 直轴开路瞬变时间常数 Tdo' sec 9.1 直轴短路瞬变时间常数 Td' sec 0.91 三相短路 直轴开路超瞬变时间常数 Tdo" sec 0.19 直轴短路超瞬变时间常数 Td" sec 0.11 三相短路 转动惯量 GD2 tm2 2.1 短路比 SCR 0.48 稳态负序电流 I2 ％ 10 暂态负序电流 (I2/In)2t sec 15 允许频率偏差 ％ ±2 允许定子电压偏差 ％ ±5 失磁异步运行能力 9MW 失磁异步运行时间 20min 进相运行能力 15MW 长期 允许误并列能力 120°2 次，180°5 次 电话谐波系数 THF ％ 1.5% 电压波形正弦畸变率 Ku ％ 5% 三相稳态短路电流 ％ 138 暂态短路电流有效值(交流分量) 相-中心点 ％ 603 序号 名 称 单位 设计值 试验值 保证值 备注 相-相 ％ 413 三相 ％ 406 次暂态短路电流有效值(交流分量) 相-中心点 ％ 1323 相-相 ％ 953 三相 ％ 1220 噪音 dB(A) <90 调峰能力（允许起停次数） 次 10000 发电机使用寿命 年 ≤30 3 振动值 临界转速 一阶 r/min 1355 二阶 r/min 3900 临界转速时轴振动值(P-P) mm 垂直 ≤0.26 水平 ≤0.26 超速时轴振动值(P-P) mm 垂直 ≤0.165 水平 ≤0.165 额定转速时轴振动值(P-P) mm 垂直 ≤0.08 水平...
