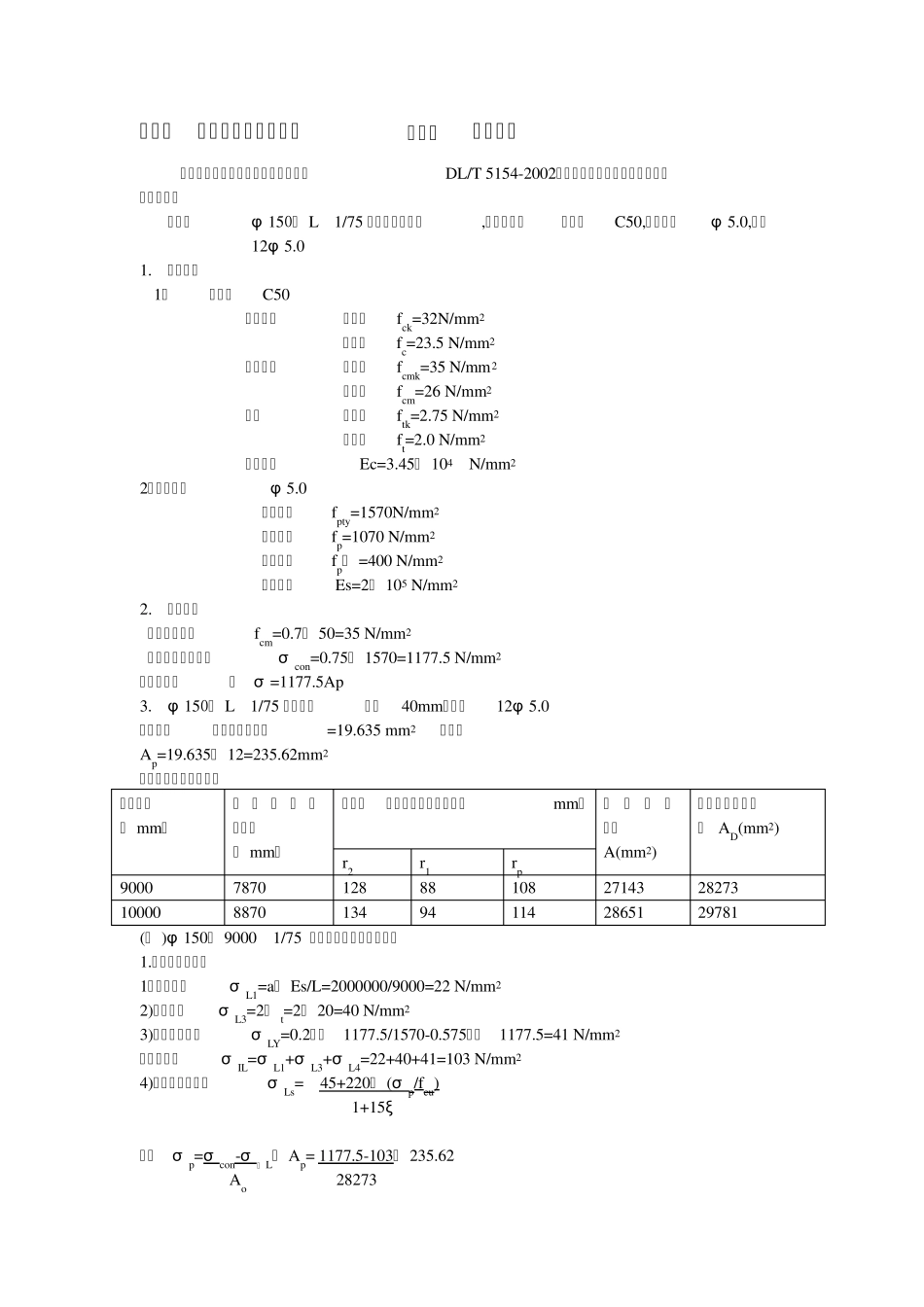

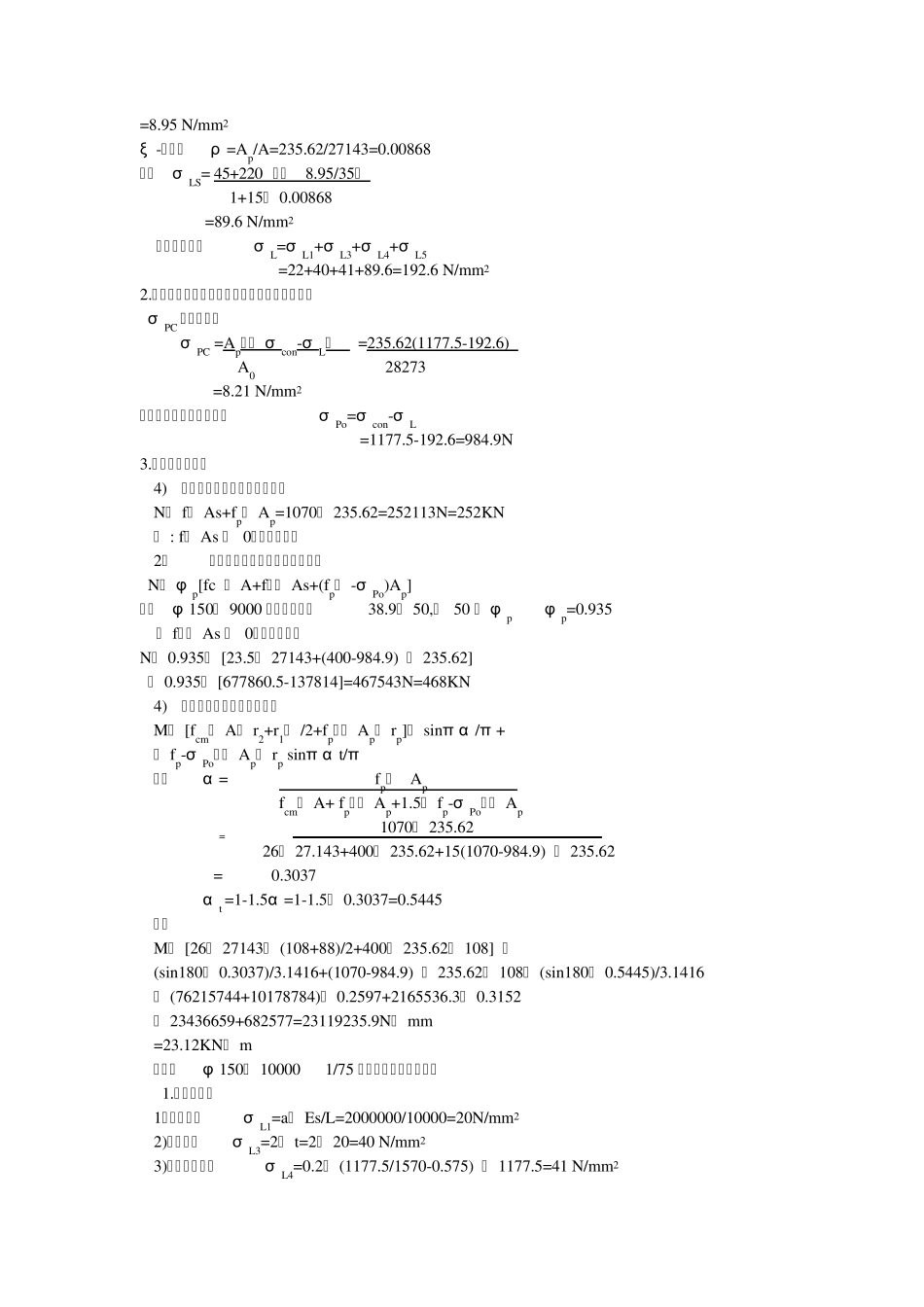

10kV 电杆结构部分计算书 （一）预应力混凝土电杆嵌固点强度计算------------------------------1-10 （二）预应力混凝土电杆嵌固点强度允许档距计算-----------------11-17 （三）电杆抗倾覆稳定计算-----------------------------------------------18-20 （四）预应力混凝土电杆抗倾覆允许档距计算-----------------------21-26 （五）电杆强度、抗倾覆允许档距小结表-----------------------------27-31 （六）基础上拔稳定、电杆下压计算------------------------------32-39 （七）拉线截面选择、基础上拔稳定计算、电杆下压力计算实例--40-50 2008.6.1 （一）、预应力混凝土电杆嵌固点强度计算 依据：中华人民共和国电力行业标准DL/T 5154-2002“架空送变电线路杆塔结构设计技术规定” （一） φ 150³ L 1/75 锥度混凝土电杆,材料选用：混凝土C50,碳素钢丝φ 5.0,配筋12φ 5.0 1. 材料指标 1） 混凝土C50 轴心抗压 标准值fck=32N/mm2 设计值fc=23.5 N/mm2 弯曲抗压 标准值fcmk=35 N/mm2 设计值fcm=26 N/mm2 抗拉 标准值ftk=2.75 N/mm2 设计值ft=2.0 N/mm2 弹性模量 Ec=3.45³ 104 N/mm2 2）碳素钢丝 φ 5.0 标准强度fpty=1570N/mm2 设计强度fp=1070 N/mm2 抗拉强度fp＇ =400 N/mm2 弹性模量 Es=2³ 105 N/mm2 2. 工艺参数 电杆脱模强度 fcm=0.7³ 50=35 N/mm2 钢筋张拉控制应力σ con=0.75³ 1570=1177.5 N/mm2 总张拉应力 ∑ σ =1177.5Ap 3. φ 150³ L 1/75 锥度电杆 壁厚40mm，配筋12φ 5.0 碳素钢丝 ，单根钢丝截面=19.635 mm2 总截面 Ap=19.635³ 12=235.62mm2 电杆嵌固点的几何参数 电杆长度 （ mm） 顶 端 至 嵌 固点长度 （ mm） 嵌固点（外内及钢筋位置半径mm） 嵌 固 点 截面积 A(mm2) 嵌固点换算截面积 AD(mm2) r2 r1 rp 9000 7870 128 88 108 27143 28273 10000 8870 134 94 114 28651 29781 (三 )φ 150³ 9000 1/75 锥度电杆嵌固点强度计算 1.预应力损失计算 1）锚具损失σ L1=a² Es/L=2000000/9000=22 N/mm2 2)温差损失σ L3=2△ t=2³ 20=40 N/mm2 3)应力松弛损失σ LY=0.2³（1177.5/1570-0.575）³1177.5=41 N/mm2 第一批损失σ IL=σ L1+σ L3+σ L4=22+40+41=103 N/mm2 4)砼收缩徐变损失σ Ls= 45+220³ (σ p/fcu) 1+15ξ 式中σ p=σ con-σ∑ L²...
