110kV变电站一次、二次电气设备调试方案VIP免费

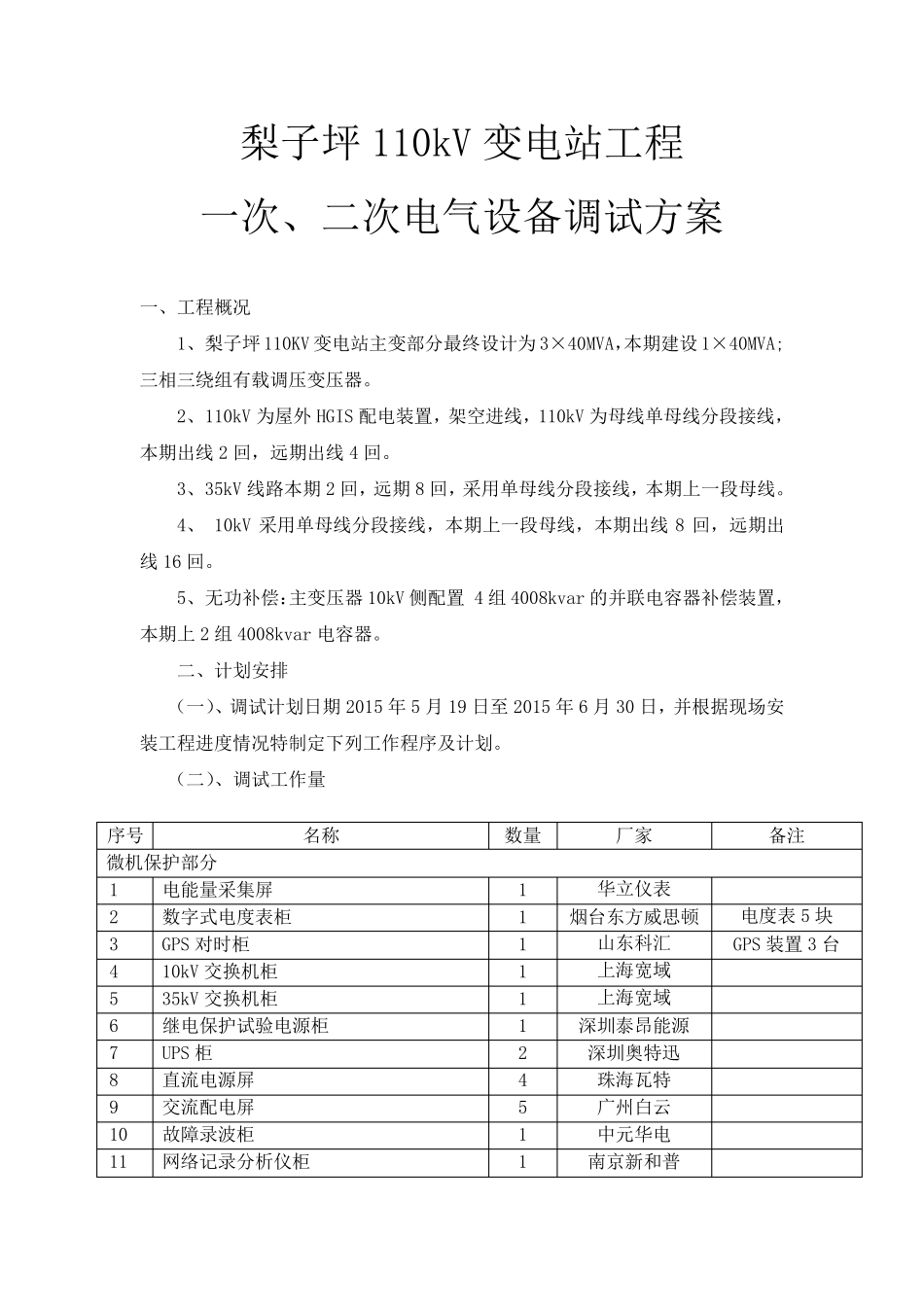

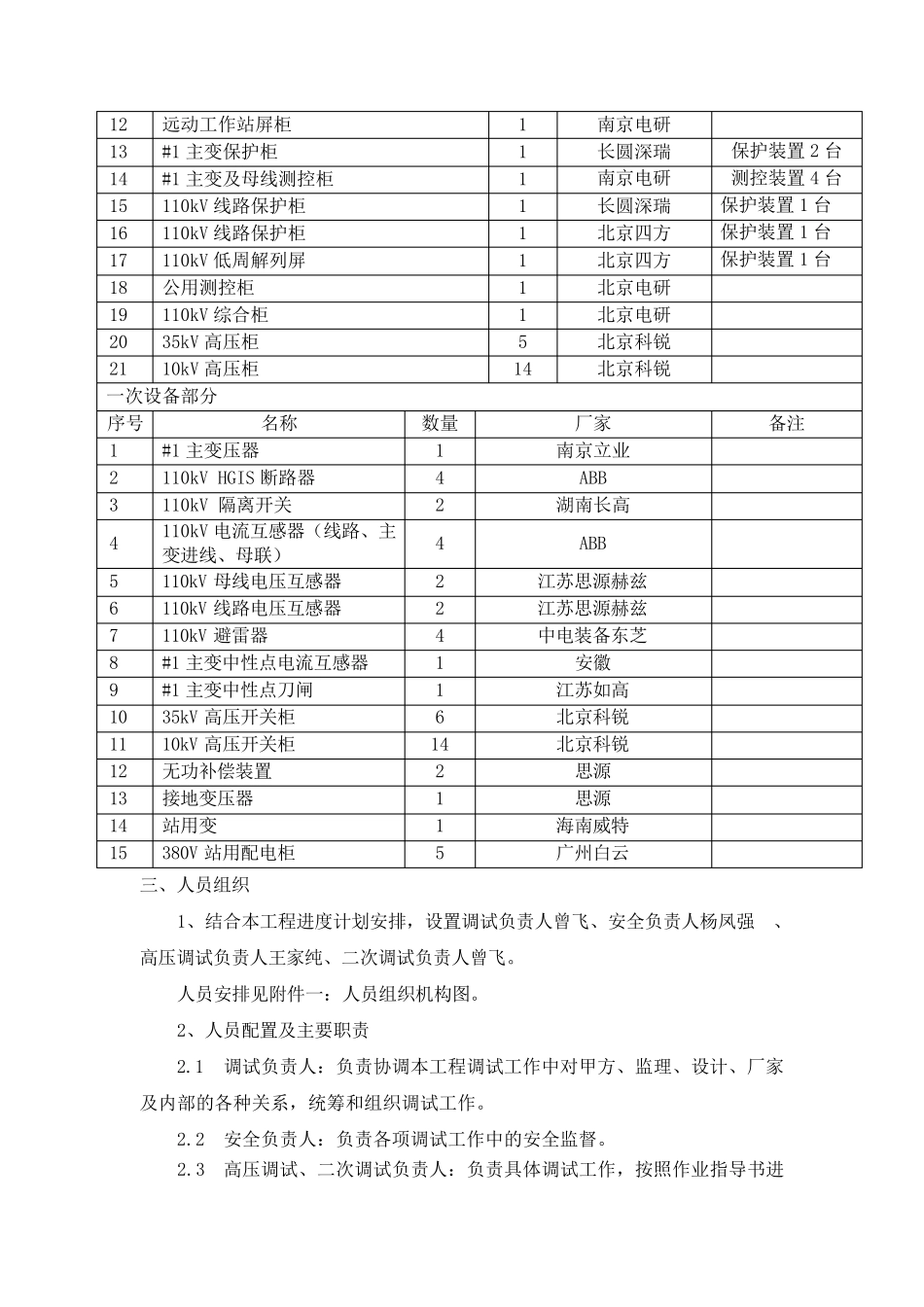

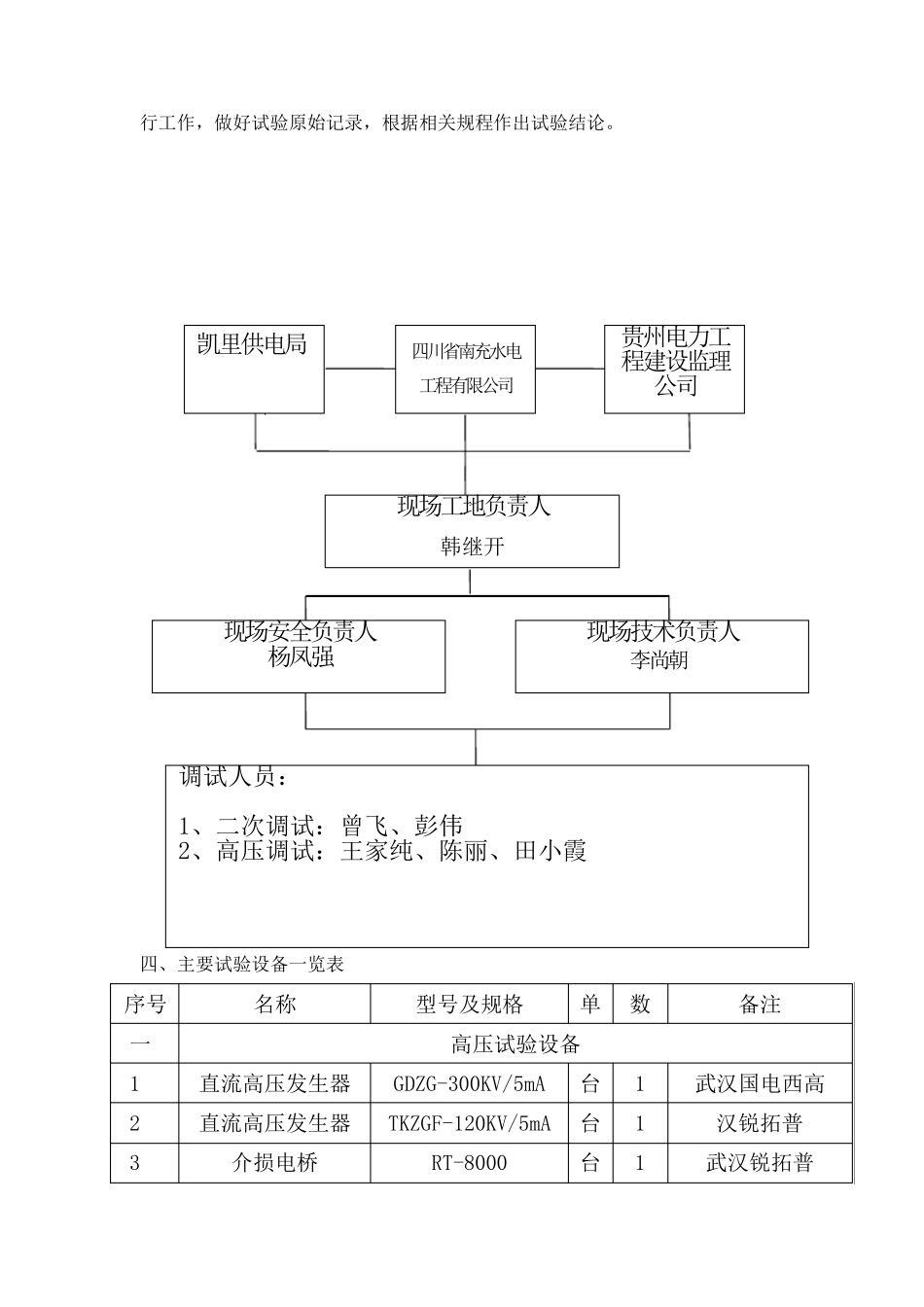

梨子坪110kV 变电站工程 一次、二次电气设备调试方案 一、工程概况 1、梨子坪110KV 变电站主变部分最终设计为3×40MVA，本期建设1×40MVA;三相三绕组有载调压变压器。 2、110kV 为屋外 HGIS 配电装置，架空进线，110kV 为母线单母线分段接线，本期出线 2 回，远期出线 4 回。 3、35kV 线路本期 2 回，远期 8 回，采用单母线分段接线，本期上一段母线。 4、 10kV 采用单母线分段接线，本期上一段母线，本期出线 8 回，远期出线 16 回。 5、无功补偿：主变压器 10kV 侧配置 4 组 4008kvar 的并联电容器补偿装置，本期上 2 组 4008kvar 电容器。 二、计划安排 （一）、调试计划日期 2015 年 5 月 19 日至 2015 年 6 月 30 日，并根据现场安装工程进度情况特制定下列工作程序及计划。 （二）、调试工作量 序号 名称 数量 厂家 备注 微机保护部分 1 电能量采集屏 1 华立仪表 2 数字式电度表柜 1 烟台东方威思顿 电度表 5 块 3 GPS 对时柜 1 山东科汇 GPS 装置 3 台 4 10kV 交换机柜 1 上海宽域 5 35kV 交换机柜 1 上海宽域 6 继电保护试验电源柜 1 深圳泰昂能源 7 UPS 柜 2 深圳奥特迅 8 直流电源屏 4 珠海瓦特 9 交流配电屏 5 广州白云 10 故障录波柜 1 中元华电 11 网络记录分析 仪柜 1 南 京 新 和 普 12 远动工作站屏柜 1 南京电研 13 #1 主变保护柜 1 长圆深瑞 保护装置2 台 14 #1 主变及母线测控柜 1 南京电研 测控装置4 台 15 110kV 线路保护柜 1 长圆深瑞 保护装置1 台 16 110kV 线路保护柜 1 北京四方 保护装置1 台 17 110kV 低周解列屏 1 北京四方 保护装置1 台 18 公用测控柜 1 北京电研 19 110kV 综合柜 1 北京电研 20 35kV 高压柜 5 北京科锐 21 10kV 高压柜 14 北京科锐 一次设备部分 序号 名称 数量 厂家 备注 1 #1 主变压器 1 南京立业 2 110kV HGIS 断路器 4 ABB 3 110kV 隔离开关 2 湖南长高 4 110kV 电流互感器（线路、主变进线、母联） 4 ABB 5 110kV 母线电压互感器 2 江苏思源赫兹 6 110kV 线路电压互感器 2 江苏思源赫兹 7 110kV 避雷器 4 中电装备东芝 8 #1 主变中性点电流互感器 1 安徽 9 #1 主变中性点刀闸 1 江苏如高 10 35kV 高压开关柜 6 北京科锐 11 10kV 高压开关柜...
