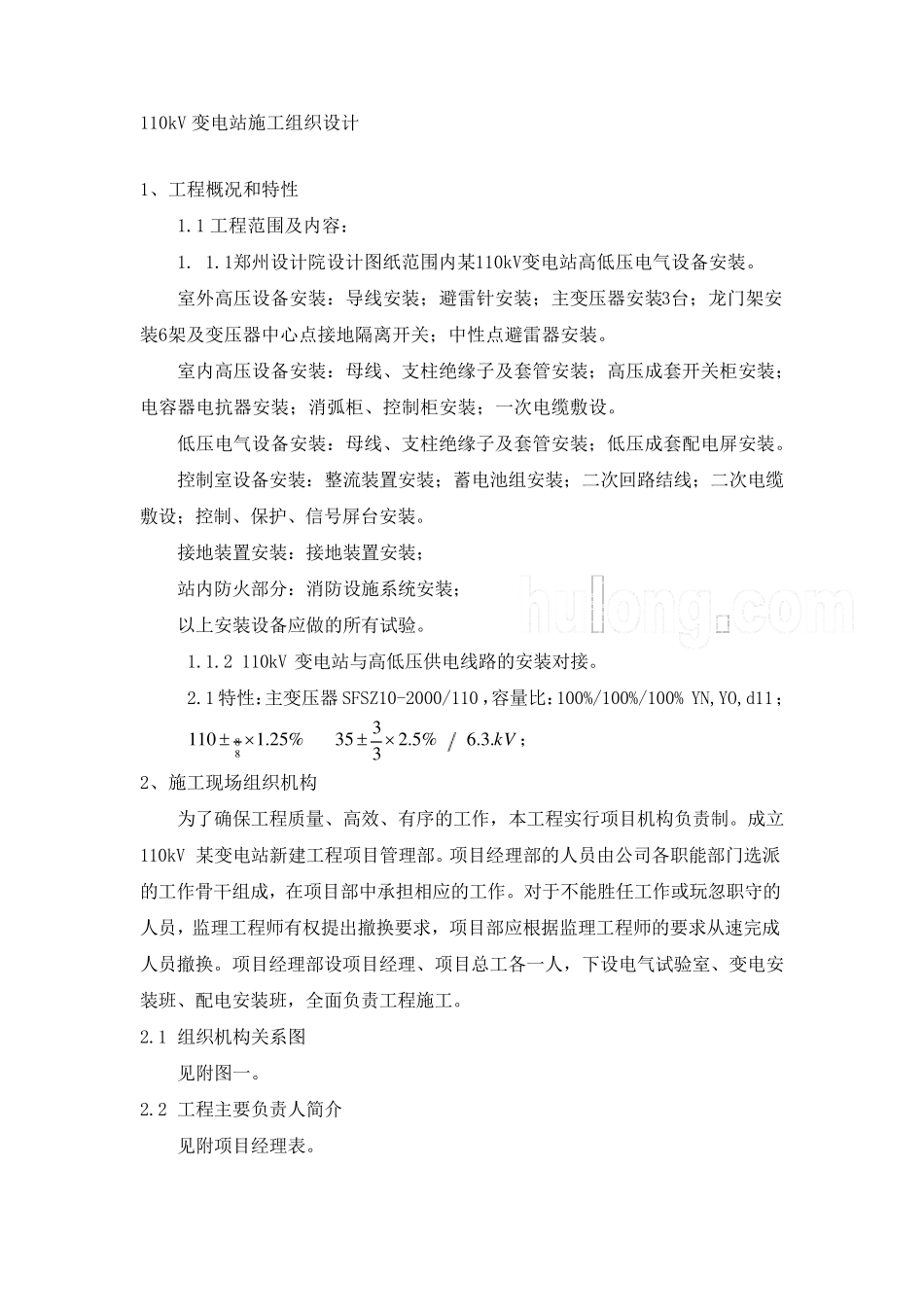

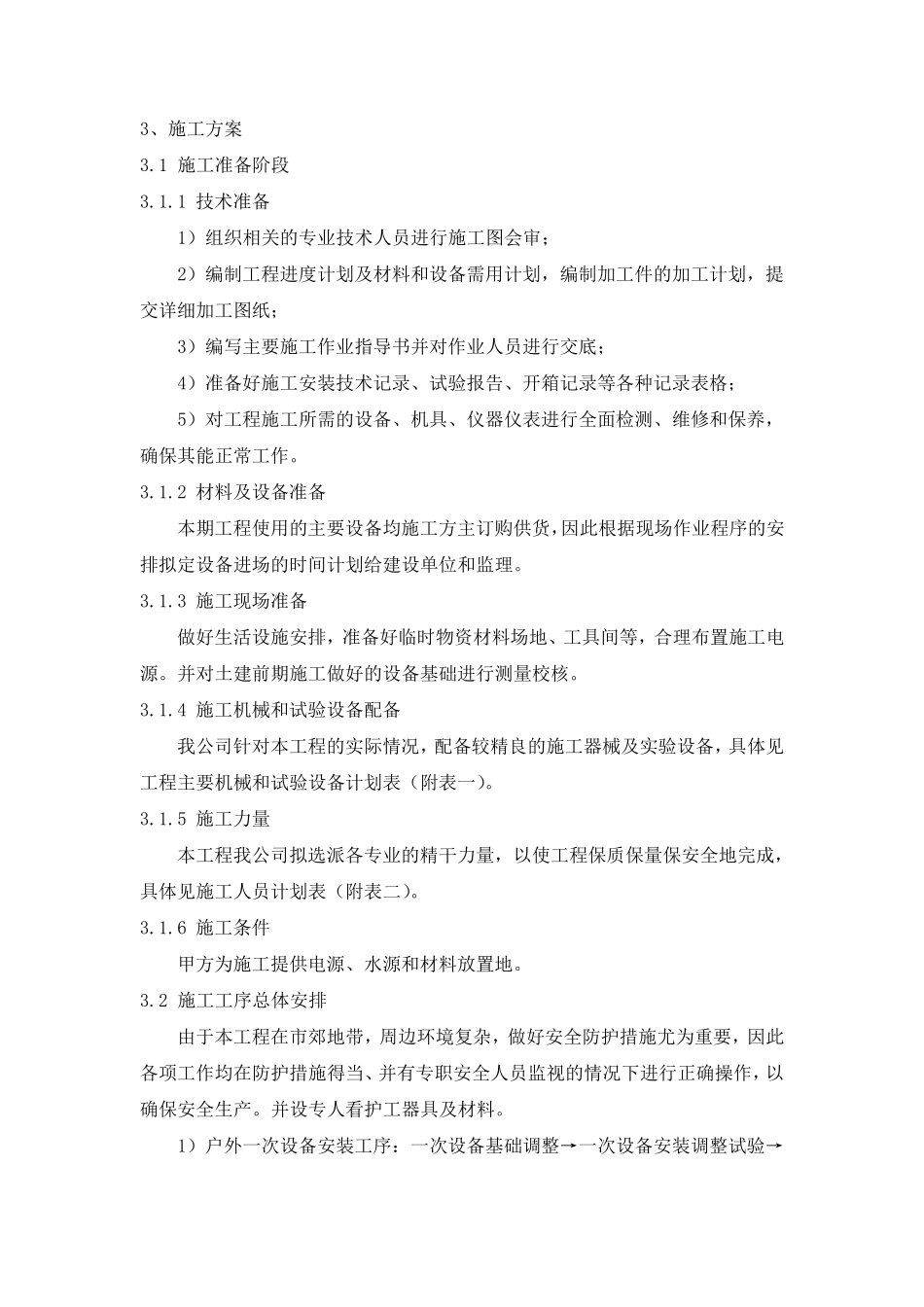

110kV 变电站施工组织设计 1、工程概况和特性 1.1 工程范围及内容： 1. 1.1郑州设计院设计图纸范围内某110kV变电站高低压电气设备安装。 室外高压设备安装：导线安装；避雷针安装；主变压器安装3台；龙门架安装6架及变压器中心点接地隔离开关；中性点避雷器安装。 室内高压设备安装：母线、支柱绝缘子及套管安装；高压成套开关柜安装；电容器电抗器安装；消弧柜、控制柜安装；一次电缆敷设。 低压电气设备安装：母线、支柱绝缘子及套管安装；低压成套配电屏安装。 控制室设备安装：整流装置安装；蓄电池组安装；二次回路结线；二次电缆敷设；控制、保护、信号屏台安装。 接地装置安装：接地装置安装； 站内防火部分：消防设施系统安装； 以上安装设备应做的所有试验。 1.1.2 110kV 变电站与高低压供电线路的安装对接。 2.1 特性：主变压器 SFSZ10-2000/110 ，容量比：100%/100%/100% YN,YO,d11；kV.3.6%5.2333 5%2 5.11 1 088 ； 2、施工现场组织机构 为了确保工程质量、高效、有序的工作，本工程实行项目机构负责制。成立110kV 某变电站新建工程项目管理部。项目经理部的人员由公司各职能部门选派的工作骨干组成，在项目部中承担相应的工作。对于不能胜任工作或玩忽职守 的人员，监 理工程师 有权 提 出 撤 换 要 求 ，项目部应根 据 监 理工程师 的要 求 从 速 完 成人员撤 换 。项目经理部设项目经理、项目总 工各一人，下 设电气试验室、变电安装班 、配电安装班 ，全 面 负责工程施工。 2.1 组织机构关系图 见 附 图一。 2.2 工程主要 负责人简 介 见 附 项目经理表 。 3、 施 工 方 案 3.1 施 工 准 备 阶 段 3.1.1 技 术 准 备 1） 组 织 相 关 的 专 业 技 术 人 员 进 行 施 工 图 会 审 ； 2） 编 制 工 程 进 度 计 划 及 材 料 和 设 备 需 用 计 划 ， 编 制 加 工 件 的 加 工 计 划 ， 提交 详 细 加 工 图 纸 ； 3） 编 写 主 要 施 工 作 业 指 导 书 并 对 作 业 人 员 进 行 交 底 ； 4） 准 备 好 施 工 安 装 技 术 记 录 、 试 验 报 告 、 开 箱 记 录 等 各 种 记 录 表 格 ； 5） 对 工 程 施 工 所 需 的 设 备 、 机 具 、 仪 器 仪 表 进 行 全 面 检 测 、 维 修 ...
