11G1011复习题(平法识图)解析VIP免费

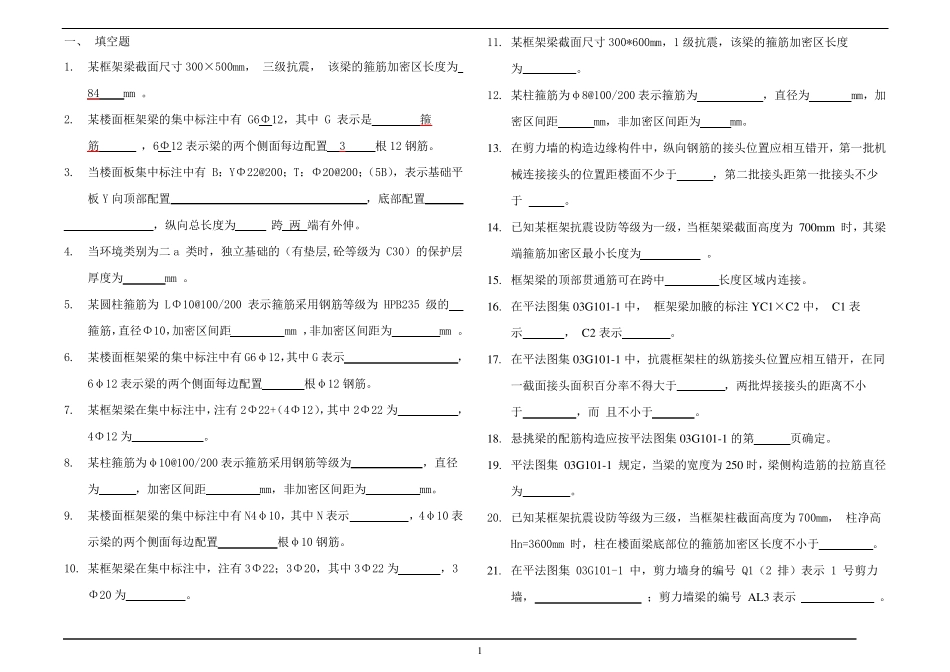

11G1011复习题(平法识图)解析_第1页
1/12

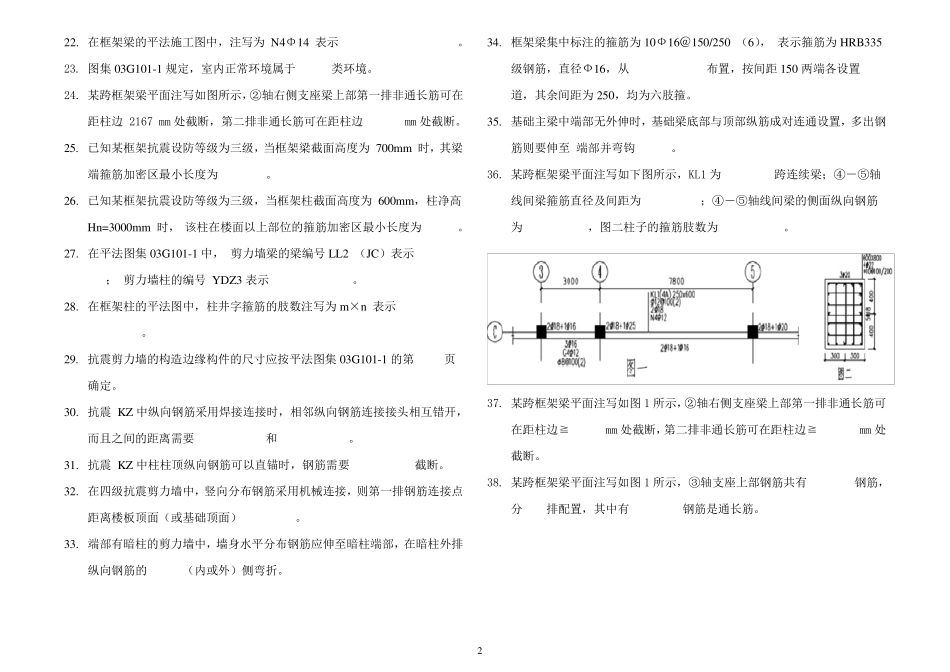

11G1011复习题(平法识图)解析_第2页
2/12

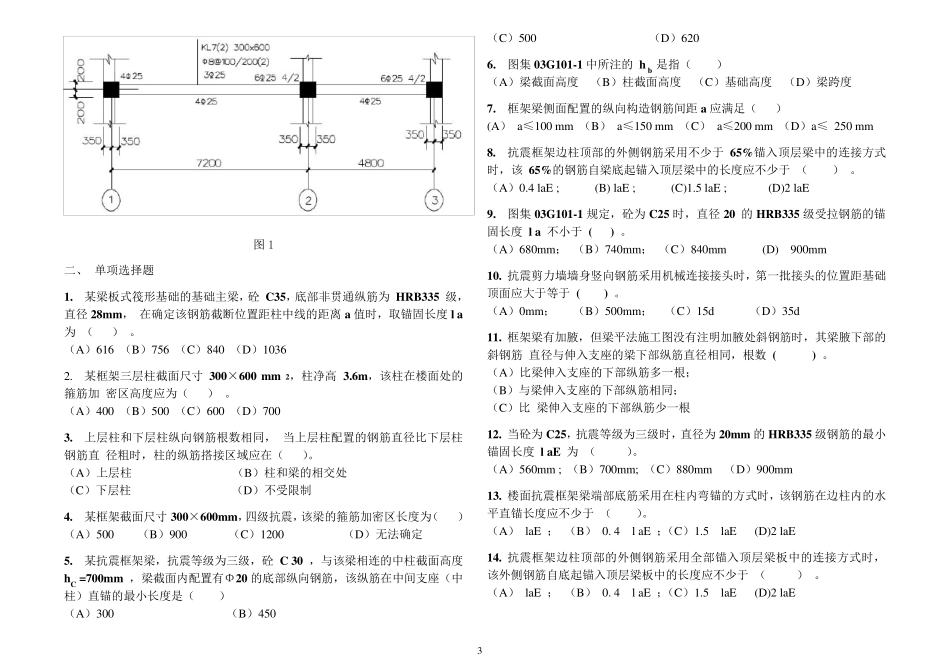

11G1011复习题(平法识图)解析_第3页
3/12
1 一、 填空题 1. 某框架梁截面尺寸300×500mm, 三级抗震, 该梁的箍筋加密区长度为 84 mm 。 2. 某楼面框架梁的集中标注中有 G6Φ12,其中 G 表示是 箍筋 ,6Φ12 表示梁的两个侧面每边配置 3 根 12 钢筋。 3. 当楼面板集中标注中有 B:YΦ22@200;T:Φ20@200;(5B),表示基础平板 Y 向顶部配置 ,底部配置 ,纵向总长度为 跨 两 端有外伸。 4. 当环境类别为二 a 类时,独立基础的(有垫层,砼等级为 C30)的保护层厚度为 mm 。 5. 某圆柱箍筋为 LΦ10@100/200 表示箍筋采用钢筋等级为 HPB235 级的 箍筋,直径Φ10,加密区间距 mm ,非加密区间距为 mm 。 6. 某楼面框架梁的集中标注中有 G6φ12,其中 G 表示 ,6φ12 表示梁的两个侧面每边配置 根φ12 钢筋。 7. 某框架梁在集中标注中,注有 2Φ22+(4Φ12),其中 2Φ22 为 ,4Φ12 为 。 8. 某柱箍筋为φ10@100/200 表示箍筋采用钢筋等级为 ,直径为 ,加密区间距 mm,非加密区间距为 mm。 9. 某楼面框架梁的集中标注中有 N4φ10,其中 N 表示 ,4φ10 表示梁的两个侧面每边配置 根φ10 钢筋。 10. 某框架梁在集中标注中,注有 3Φ22;3Φ20,其中 3Φ22 为 ,3Φ20 为 。 11. 某框架梁截面尺寸300*600mm,1 级抗震,该梁的箍筋加密区长度为 。 12. 某柱箍筋为φ8@100/200 表示箍筋为 ,直径为 mm,加密区间距 mm,非加密区间距为 mm。 13. 在剪力墙的构造边缘构件中,纵向钢筋的接头位置应相互错开,第一批机械连接接头的位置距楼面不少于 ,第二批接头距第一批接头不少于 。 14. 已知某框架抗震设防等级为一级,当框架梁截面高度为 700mm 时,其梁端箍筋加密区最小长度为 。 15. 框架梁的顶部贯通筋可在跨中 长度区域内连接。 16. 在平法图集 03G101-1 中, 框架梁加腋的标注 YC1×C2 中, C1 表示 , C2 表示 。 17. 在平法图集 03G101-1 中,抗震框架柱的纵筋接头位置应相互错开,在同一截面接头面积百分率不得大于 ,两批焊接接头的距离不小于 ,而 且不小于 。 18. 悬挑梁的配筋构造应按平法图集 03G101-1 的第 页确定。 19. 平法图集 03G101-1 规定,当梁的宽度为 250 时,梁侧构造筋的拉筋直径为 。 20. 已知某框架抗震设防等级为三级,当框架柱截面高度为 700mm, 柱净高Hn=3600mm 时,柱在楼面梁底部位的箍筋加密区长...
