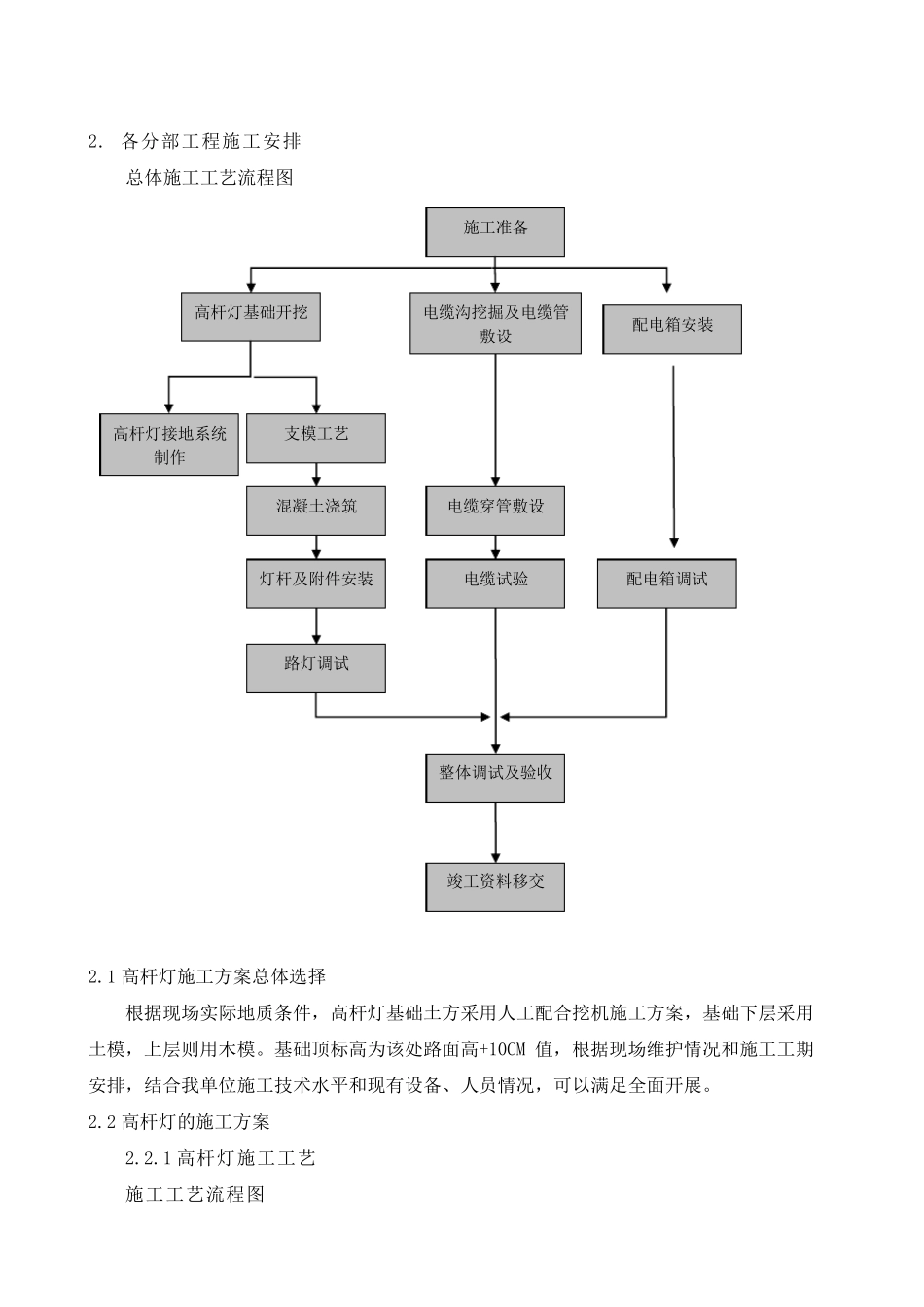

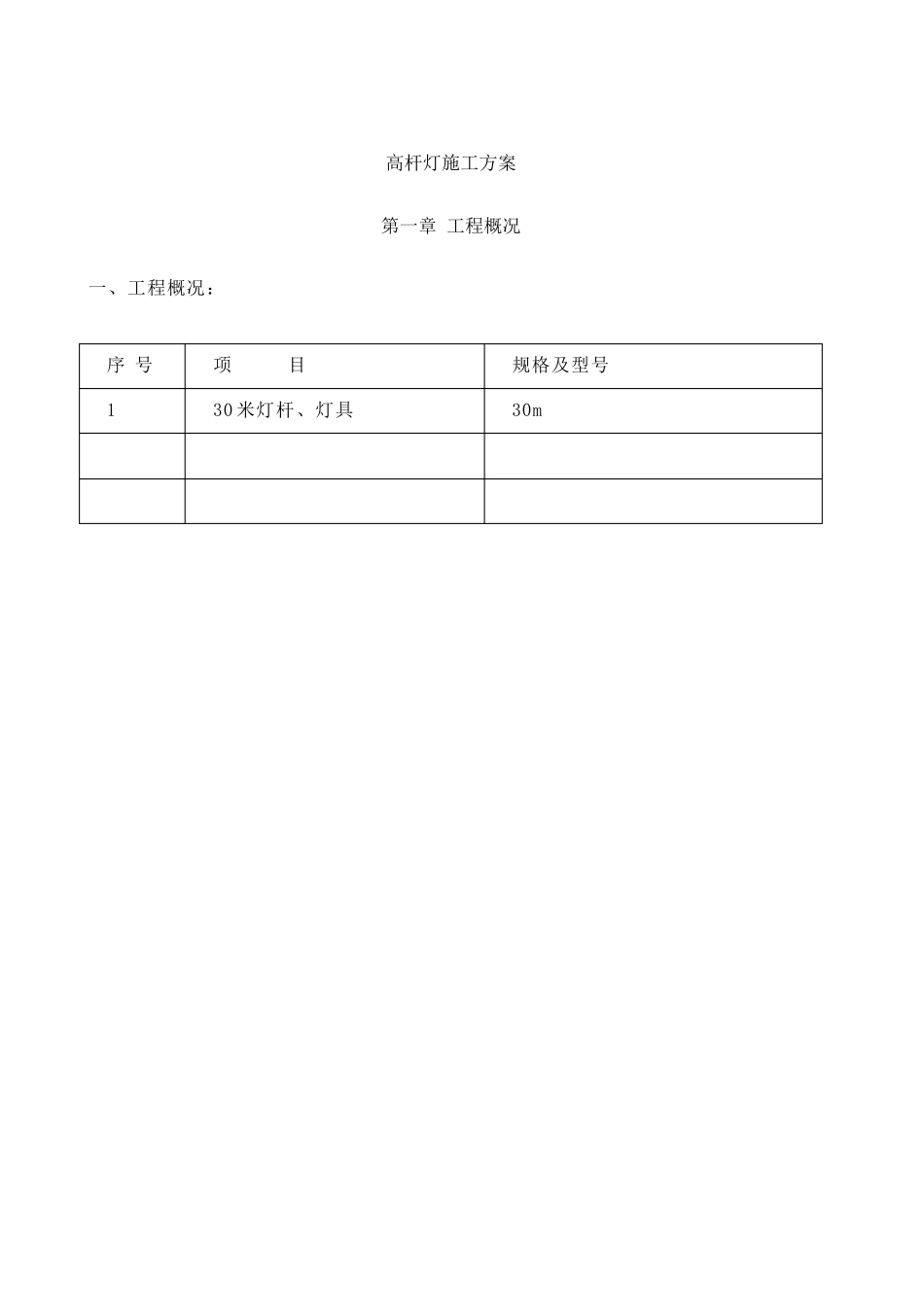

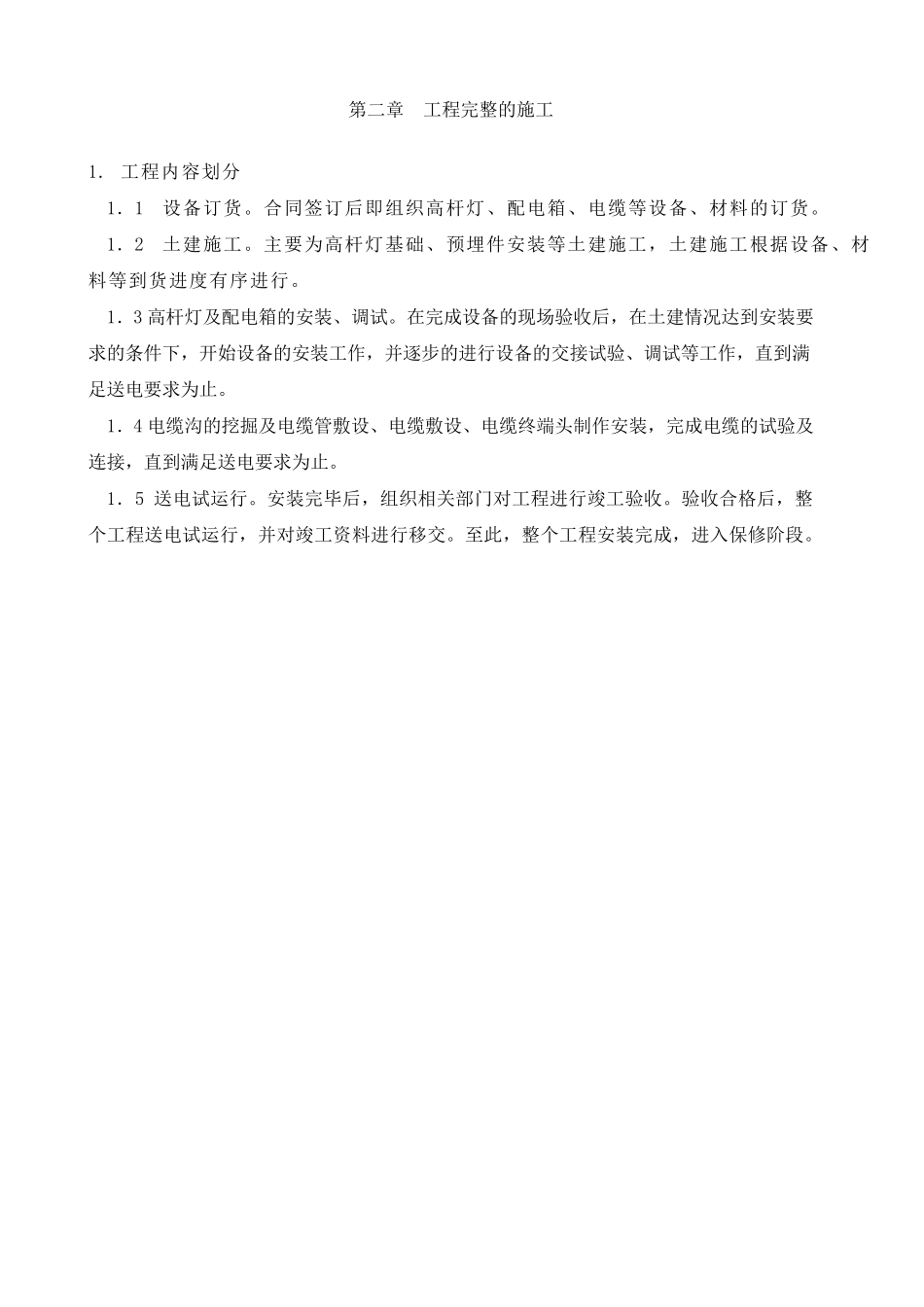

高杆灯施工方案 第一章 工程概况 一、工程概况： 序 号 项 目 规格及型号 1 30 米灯杆、灯具 30m 第二章 工程完整的施工 1. 工程内容划分 1．1 设备订货。合同签订后即组织高杆灯、配电箱、电缆等设备、材料的订货。 1．2 土建施工。主要为高杆灯基础、预埋件安装等土建施工，土建施工根据设备、材料等到货进度有序进行。 1．3 高杆灯及配电箱的安装、调试。在完成设备的现场验收后，在土建情况达到安装要求的条件下，开始设备的安装工作，并逐步的进行设备的交接试验、调试等工作，直到满足送电要求为止。 1．4 电缆沟的挖掘及电缆管敷设、电缆敷设、电缆终端头制作安装，完成电缆的试验及连接，直到满足送电要求为止。 1．5 送电试运行。安装完毕后，组织相关部门对工程进行竣工验收。验收合格后，整个工程送电试运行，并对竣工资料进行移交。至此，整个工程安装完成，进入保修阶段。 2. 各分部工程施工安排 总体施工工艺流程图 2.1 高杆灯施工方案总体选择 根据现场实际地质条件，高杆灯基础土方采用人工配合挖机施工方案，基础下层采用土模，上层则用木模。基础顶标高为该处路面高+10CM 值，根据现场维护情况和施工工期安排，结合我单位施工技术水平和现有设备、人员情况，可以满足全面开展。 2.2 高杆灯的施工方案 2.2.1 高杆灯施工工艺 施工工艺流程图 施工准备 电缆沟挖掘及电缆管敷设 高杆灯接地系统制作 支模工艺 高杆灯基础开挖 电缆穿管敷设 电缆试验 混凝土浇筑 配电箱安装 配电箱调试 灯杆及附件安装 路灯调试 整体调试及验收 竣工资料移交 2.3 高 杆 灯 基 础 开 挖 ① 测 量 定 位 根 据 甲 方 、 监 理 工 程 师 审 批 后 的 控 制 点 进 行 现 场 指 定 坐 标 基 础 位 置 ， 测 出 地 面 标 高 。基 础 定 位 后 经 复 核 无 误 ， 进 行 施 工 。 ② 基 础 土 方 开 挖 依 据 现 场 情 况 采 用 人 工 或 挖 土 机 对 基 坑 的 大 概 深 、 长 、 宽 度 土 方 进 行 开 挖 ， 而 后 人 工按 图 示 尺 寸 修 边 到 设 计 标 高 。 ③ 基 坑 报 检 根 据 监 理 程 序 要 求 ， 将 填 报 隐 蔽 工 程 基 础 开 挖 资 料 ， 具 体 检 测 内 容 参 见 相 关 验 收 规 范标 准 。 ④ 钢 筋 、 预...
