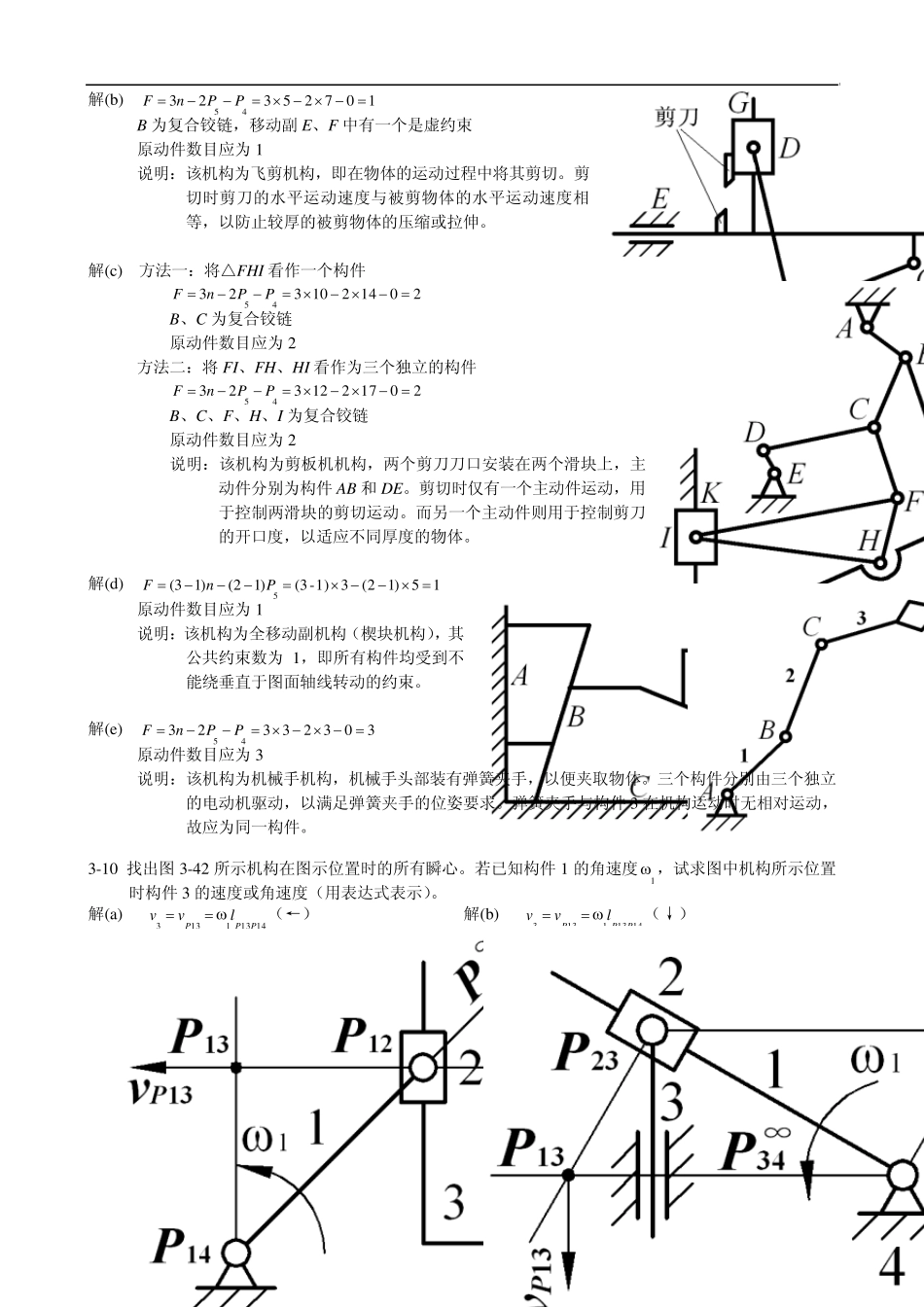

- 1 - 第三章部分题解参考 3-5 图3-37 所示为一冲床传动机构的设计方案。设计者的意图是通过齿轮1 带动凸轮2 旋转后，经过摆杆3 带动导杆4 来实现冲头上下冲压的动作。试分析此方案有无结构组成原理上的错误。若有，应如何修改？ 习题3-5 图 习题3-5 解图(a) 习题3-5 解图(b) 习题3-5 解图(c) 解 画出该方案的机动示意图如习题3-5 解图(a)，其自由度为： 0 14233 2345PPnF 其中：滚子为局部自由度 计算可知：自由度为零，故该方案无法实现所要求的运动，即结构组成原理上有错误。 解决方法：①增加一个构件和一个低副，如习题3-5 解图(b)所示。其自由度为： 1 15243 2345PPnF ②将一个低副改为高副，如习题3-5 解图(c)所示。其自由度为： 1 23233 2345PPnF 3-6 画出图3-38 所示机构的运动简图（运动尺寸由图上量取），并计算其自由度。 习题3-6(a)图 习题3-6(d)图 解(a) 习题3-6(a)图所示机构的运动简图可画成习题3-6(a)解图(a)或习题3-6(a)解图(b)的两种形式。 自由度计算： 1042332345PPnF - 2 - 习题3-6(a)解图(a) 习题3-6(a)解图(b) 解(d) 习题3-6(d)图所示机构的运动简图可画成习题3-6(d)解图(a)或习题3-6(d)解图(b)的两种形式。 自由度计算： 1042332345PPnF 习题3-6(d)解图(a) 习题3-6(d)解图(b) 3-7 计算图3-39 所示机构的自由度，并说明各机构应有的原动件数目。 解(a) 10102732345PPnF A、B、C、D 为复合铰链 原动件数目应为 1 说明：该机构为精确直线机构。当满足 BE=BC=CD=DE，AB=AD，AF=CF 条件时，E 点轨迹是精确直线，其轨迹垂直于机架连心线 AF - 3 - 解(b) 1072532345PPnF B 为复合铰链，移动副 E、F 中有一个是虚约束 原动件数目应为 1 说明：该机构为飞剪机构，即在物体的运动过程中将其剪切。剪切时剪刀的水平运动速度与被剪物体的水平运动速度相等，以防止较厚的被剪物体的压缩或拉伸。 解(c) 方法一：将△FHI 看作一个构件 201420132345PPnF B、C 为复合铰链 原动件数目应为 2 方法二：将 FI、FH、HI 看作为三个独立的构件 201722132345PPnF B、C、F、H、I 为复合铰链 原动件数目应为 2 说明：该机构为剪板机机构，两个剪刀刀口安装在两个滑块...
