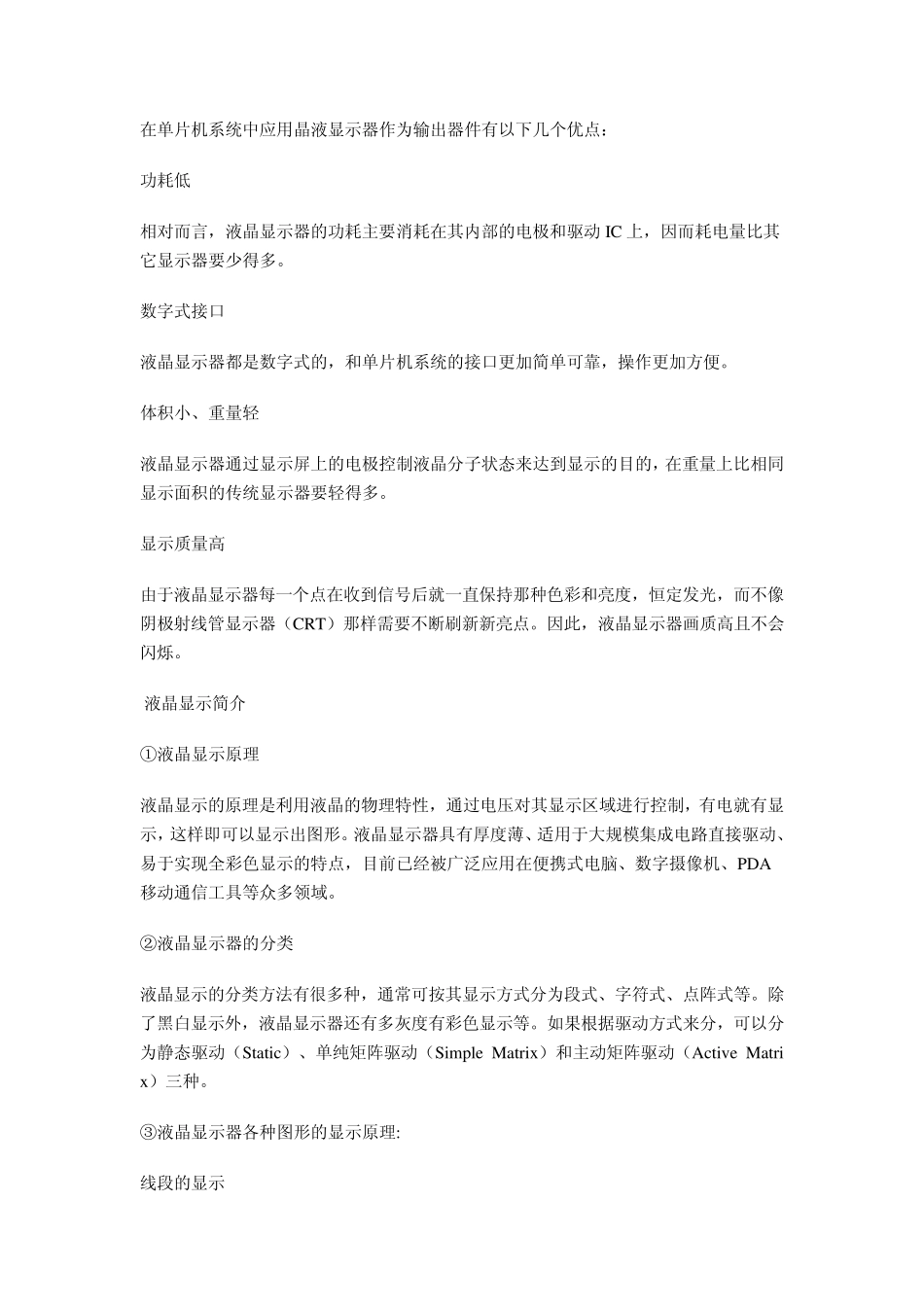

1602LCD液晶模块参数详细介绍_第1页
1/12

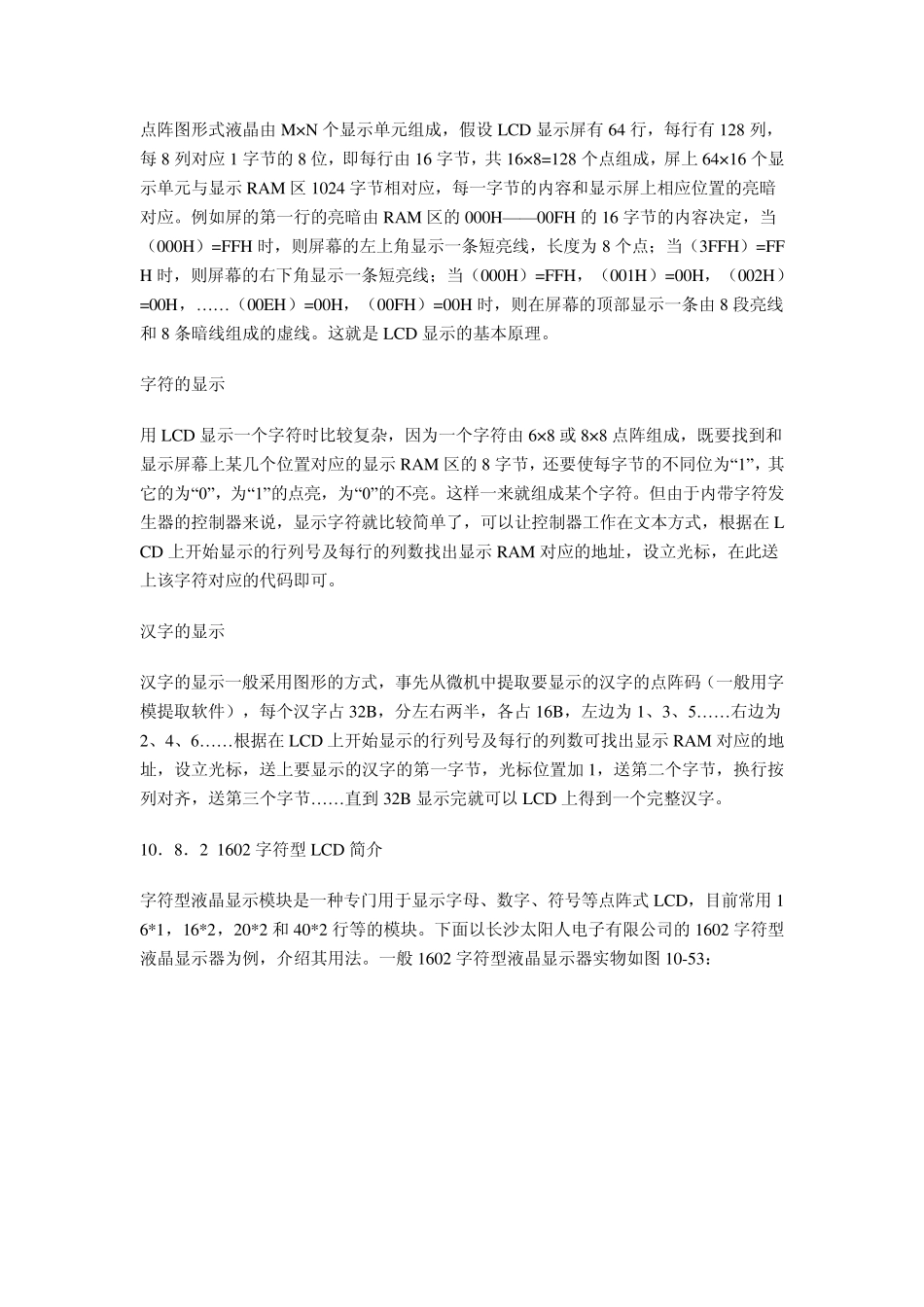

1602LCD液晶模块参数详细介绍_第2页
2/12

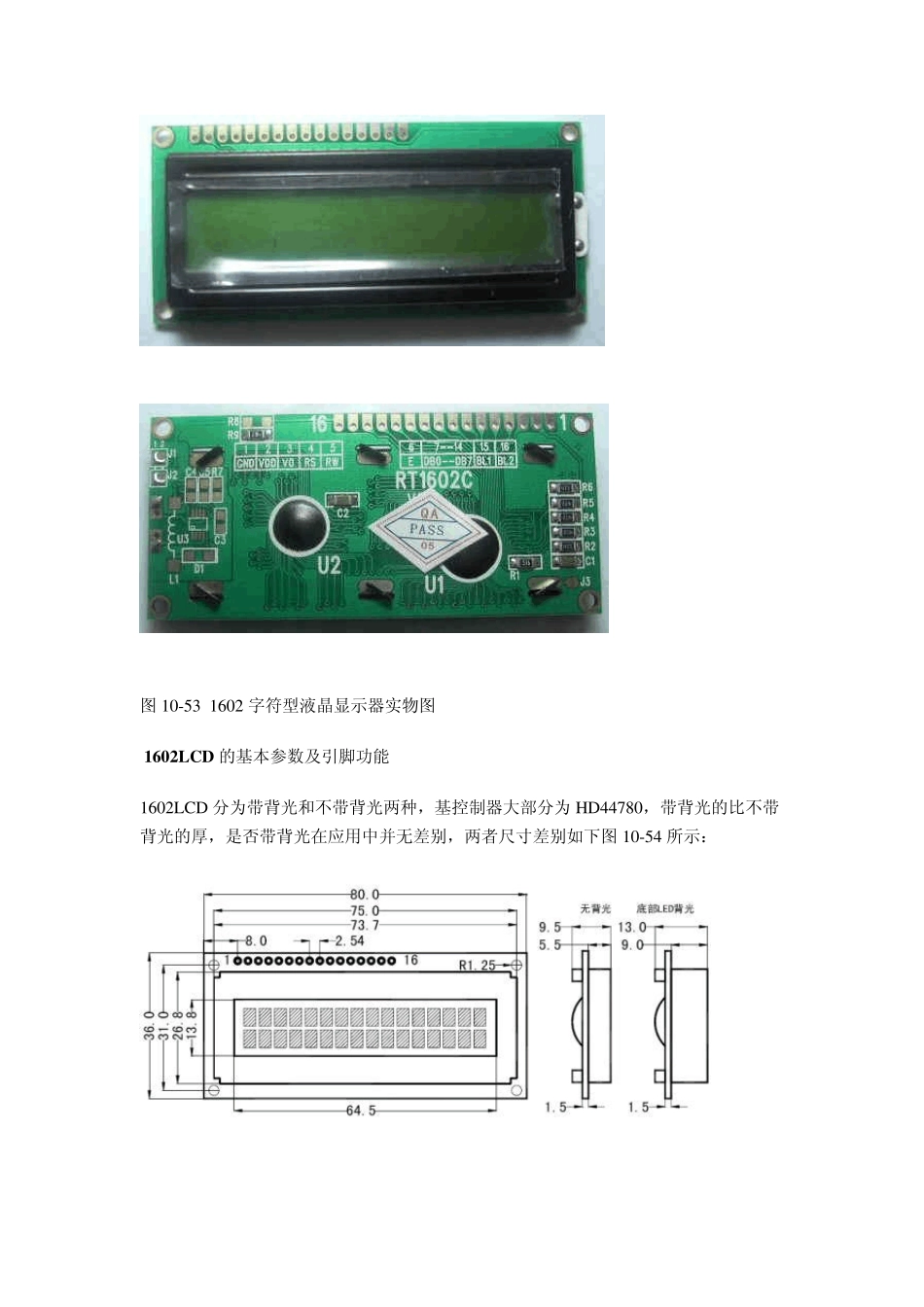

1602LCD液晶模块参数详细介绍_第3页
3/12
在单片机系统中应用晶液显示器作为输出器件有以下几个优点: 功耗低 相对而言,液晶显示器的功耗主要消耗在其内部的电极和驱动 IC 上,因而耗电量比其它显示器要少得多。 数字式接口 液晶显示器都是数字式的,和单片机系统的接口更加简单可靠,操作更加方便。 体积小、重量轻 液晶显示器通过显示屏上的电极控制液晶分子状态来达到显示的目的,在重量上比相同显示面积的传统显示器要轻得多。 显示质量高 由于液晶显示器每一个点在收到信号后就一直保持那种色彩和亮度,恒定发光,而不像阴极射线管显示器(CRT)那样需要不断刷新新亮点。因此,液晶显示器画质高且不会闪烁。 液晶显示简介 ①液晶显示原理 液晶显示的原理是利用液晶的物理特性,通过电压对其显示区域进行控制,有电就有显示,这样即可以显示出图形。液晶显示器具有厚度薄、适用于大规模集成电路直接驱动、易于实现全彩色显示的特点,目前已经被广泛应用在便携式电脑、数字摄像机、PDA移动通信工具等众多领域。 ②液晶显示器的分类 液晶显示的分类方法有很多种,通常可按其显示方式分为段式、字符式、点阵式等。除了黑白显示外,液晶显示器还有多灰度有彩色显示等。如果根据驱动方式来分,可以分为静态驱动(Static)、单纯矩阵驱动(Simple Matrix )和主动矩阵驱动(Activ e Matrix )三种。 ③液晶显示器各种图形的显示原理: 线段的显示 点阵图形式液晶由 M×N 个显示单元组成,假设 LCD 显示屏有 64 行,每行有 128 列,每 8 列对应 1 字节的 8 位,即每行由 16 字节,共 16×8=128 个点组成,屏上 64×16 个显示单元与显示 RAM 区 1024 字节相对应,每一字节的内容和显示屏上相应位置的亮暗对应。例如屏的第一行的亮暗由 RAM 区的 000H——00FH 的 16 字节的内容决定,当(000H)=FFH 时,则屏幕的左上角显示一条短亮线,长度为 8 个点;当(3FFH)=FFH 时,则屏幕的右下角显示一条短亮线;当(000H)=FFH,(001H)=00H,(002H)=00H,……(00EH)=00H,(00FH)=00H 时,则在屏幕的顶部显示一条由 8 段亮线和 8 条暗线组成的虚线。这就是 LCD 显示的基本原理。 字符的显示 用 LCD 显示一个字符时比较复杂,因为一个字符由 6×8 或 8×8 点阵组成,既要找到和显示屏幕上某几个位置对应的显示 RAM 区的 8 字节,还要使每字节的不同位为“1”,其它的为“0”,为“1”的点亮,为“0”的不亮。这样...
