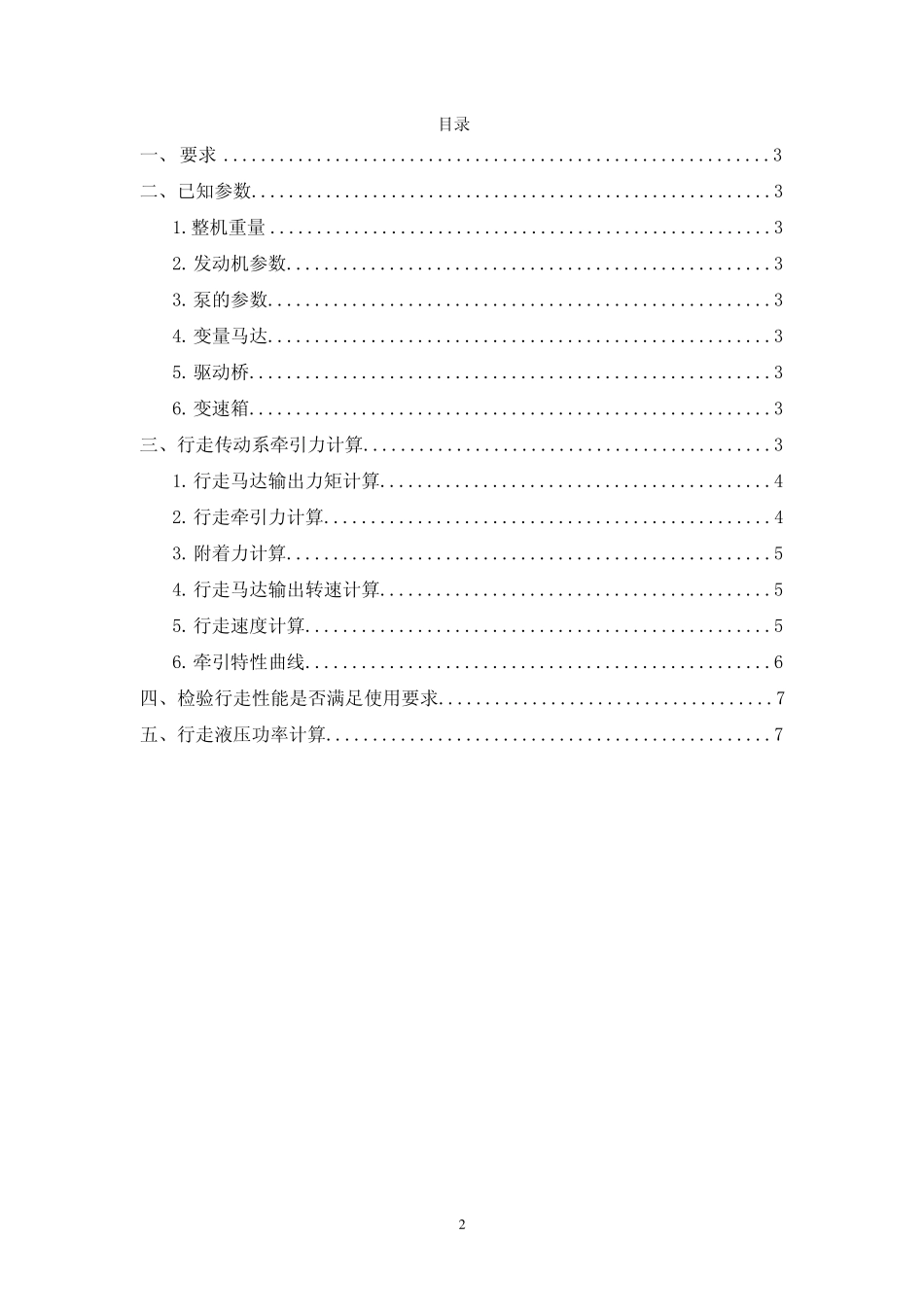

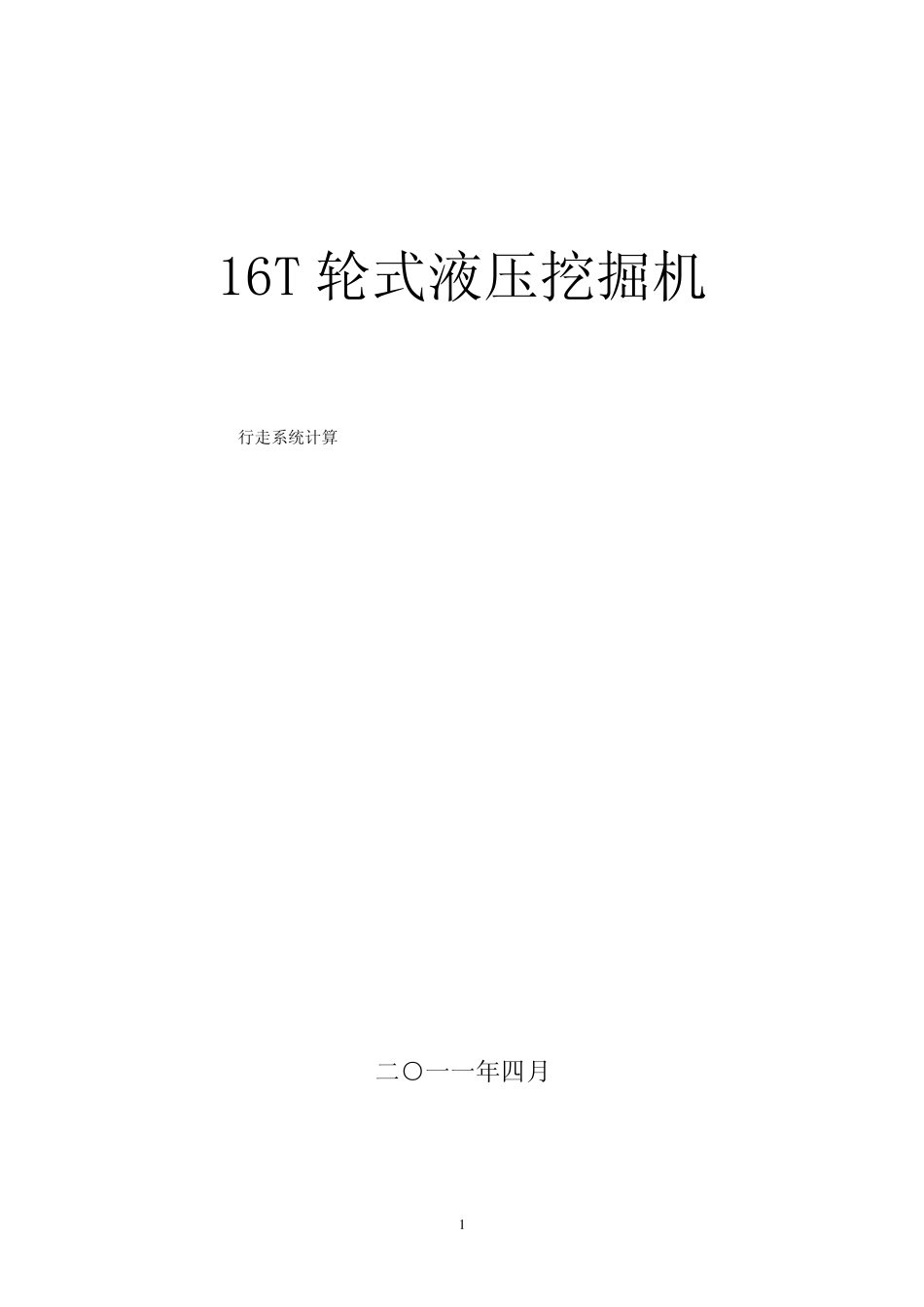

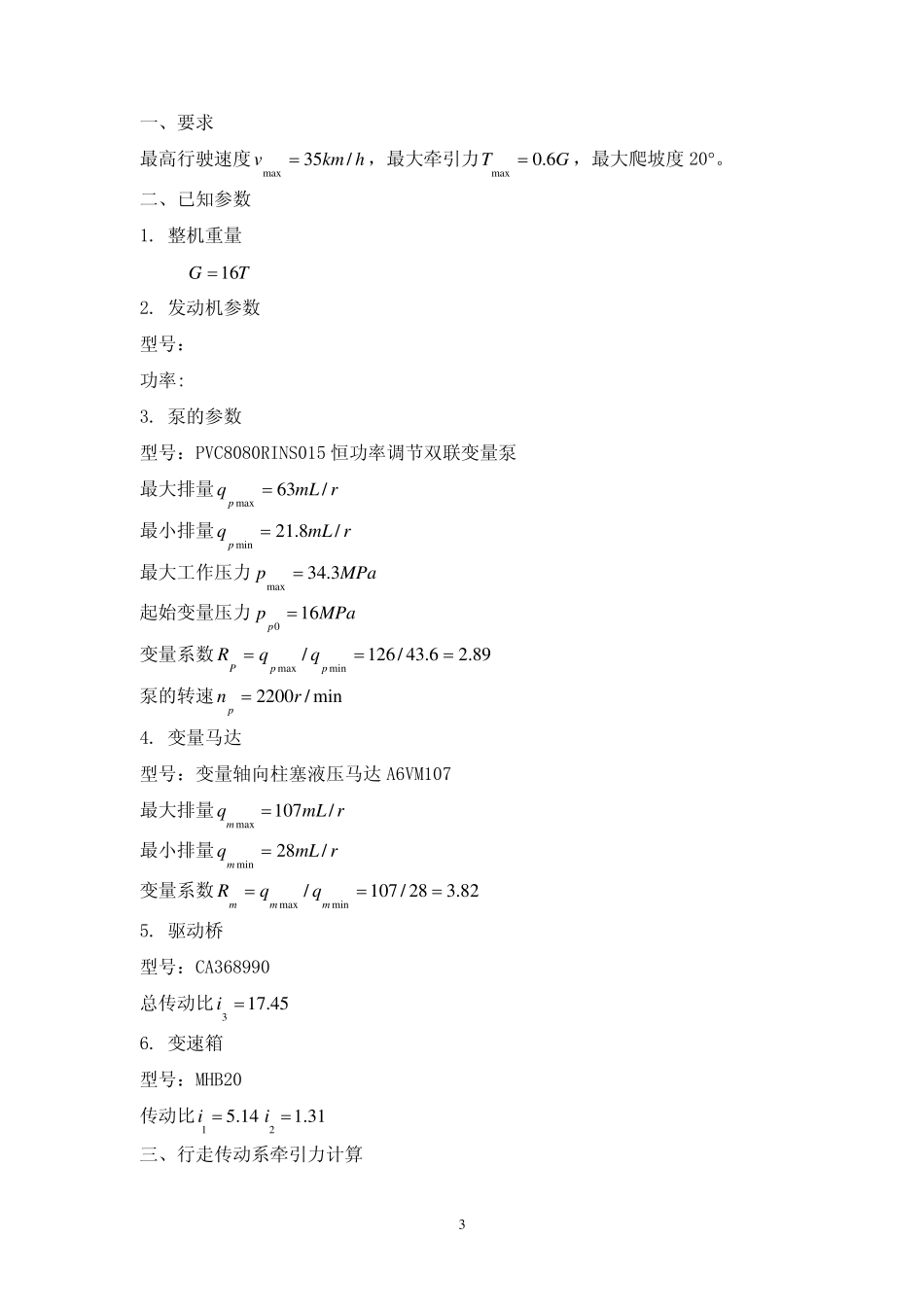

1 16T 轮式液压挖掘机 行走系统计算 二○一一年四月 2目录 一、 要求 ...........................................................3 二、已知参数........................................................3 1.整机重量 ......................................................3 2. 发动机参数....................................................3 3. 泵的参数......................................................3 4. 变量马达......................................................3 5. 驱动桥........................................................3 6. 变速箱........................................................3 三、行走传动系牵引力计算............................................3 1. 行走马达输出力矩计算..........................................4 2. 行走牵引力计算................................................4 3. 附着力计算....................................................5 4. 行走马达输出转速计算..........................................5 5. 行走速度计算..................................................5 6. 牵引特性曲线..................................................6 四、检验行走性能是否满足使用要求....................................7 五、行走液压功率计算................................................7 3一、要求 最高行驶速度hkmv/35max =，最大牵引力GT6.0max =，最大爬坡度 20°。 二、已知参数 1. 整机重量 TG16= 2. 发动机参数 型号： 功率: 3. 泵的参数 型号：PVC8080RINS015 恒功率调节双联变量泵 最大排量rmLqp/63max = 最小排量rmLqp/8.21min = 最大工作压力MPap3.34max = 起始变量压力MPapp160 = 变量系数89.26.43/126/minmax===ppPqqR 泵的转速min/2200rnp = 4. 变量马达 型号：变量轴向柱塞液压马达 A6VM107 最大排量rmLqm/107max = 最小排量rmLqm/28min = 变量系数82.328/107/minmax===mmmqqR 5. 驱动桥 型号：CA368990 总传动比45.173 =i 6. 变速箱 型号：MHB20 传动比14.51 =i31.12 =i 三、行走传动系牵引力计算 41. 行走马达输出力矩计算 πηη21mpmmpqM= 式中：p 为泵出口压力MPa ，mq 为马达排量rmL/ ;pη 为系统压力效率（含背...
