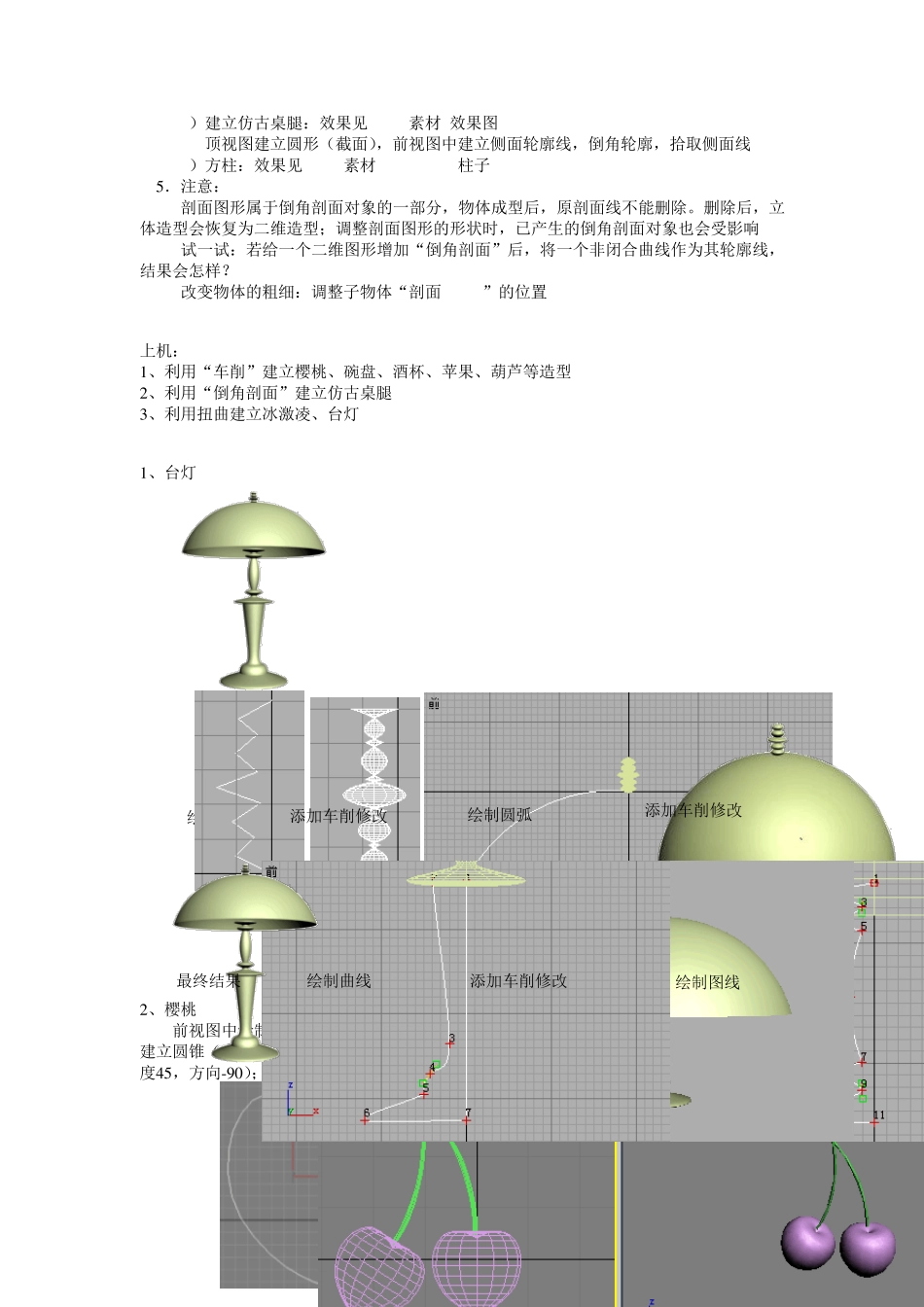

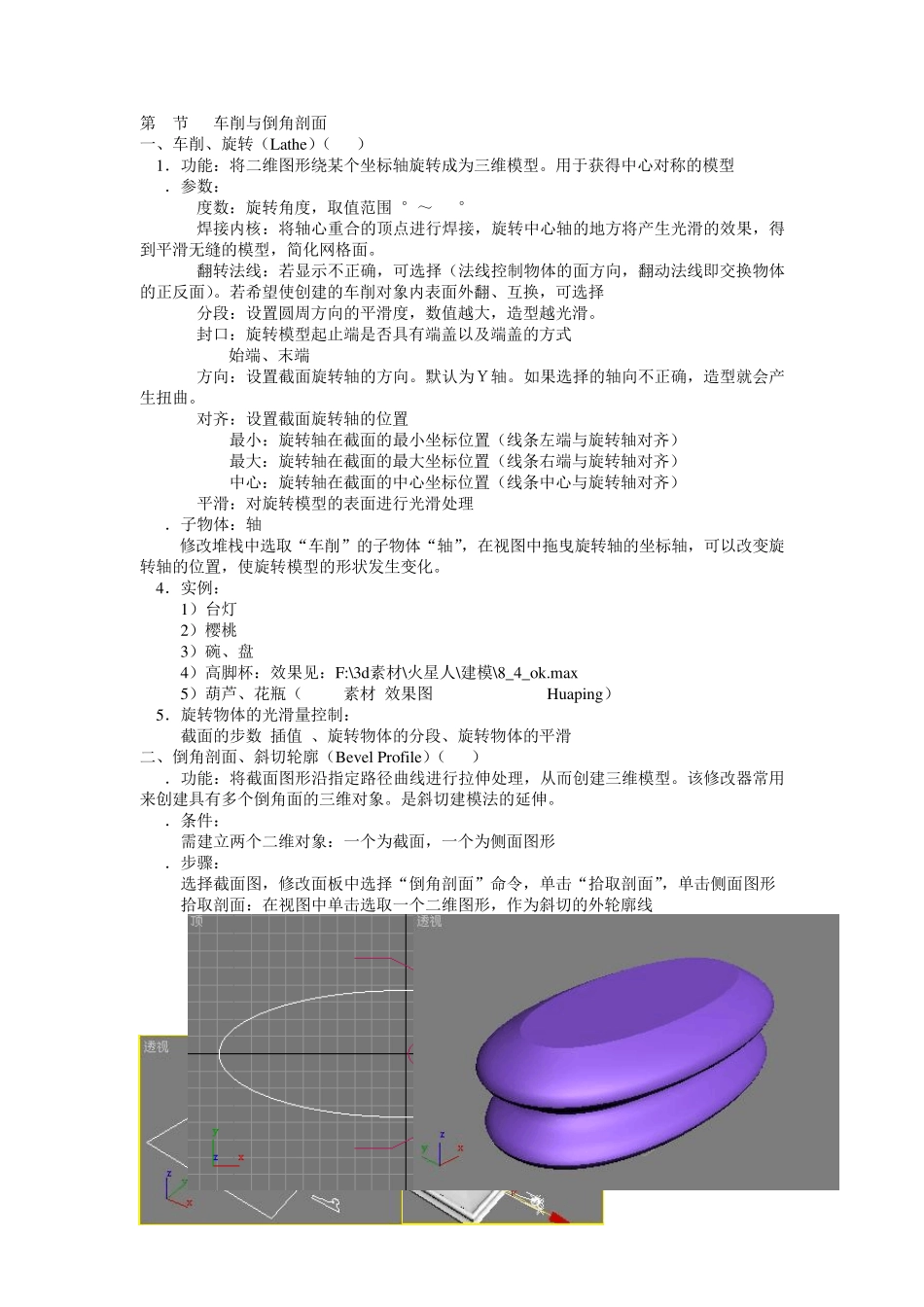

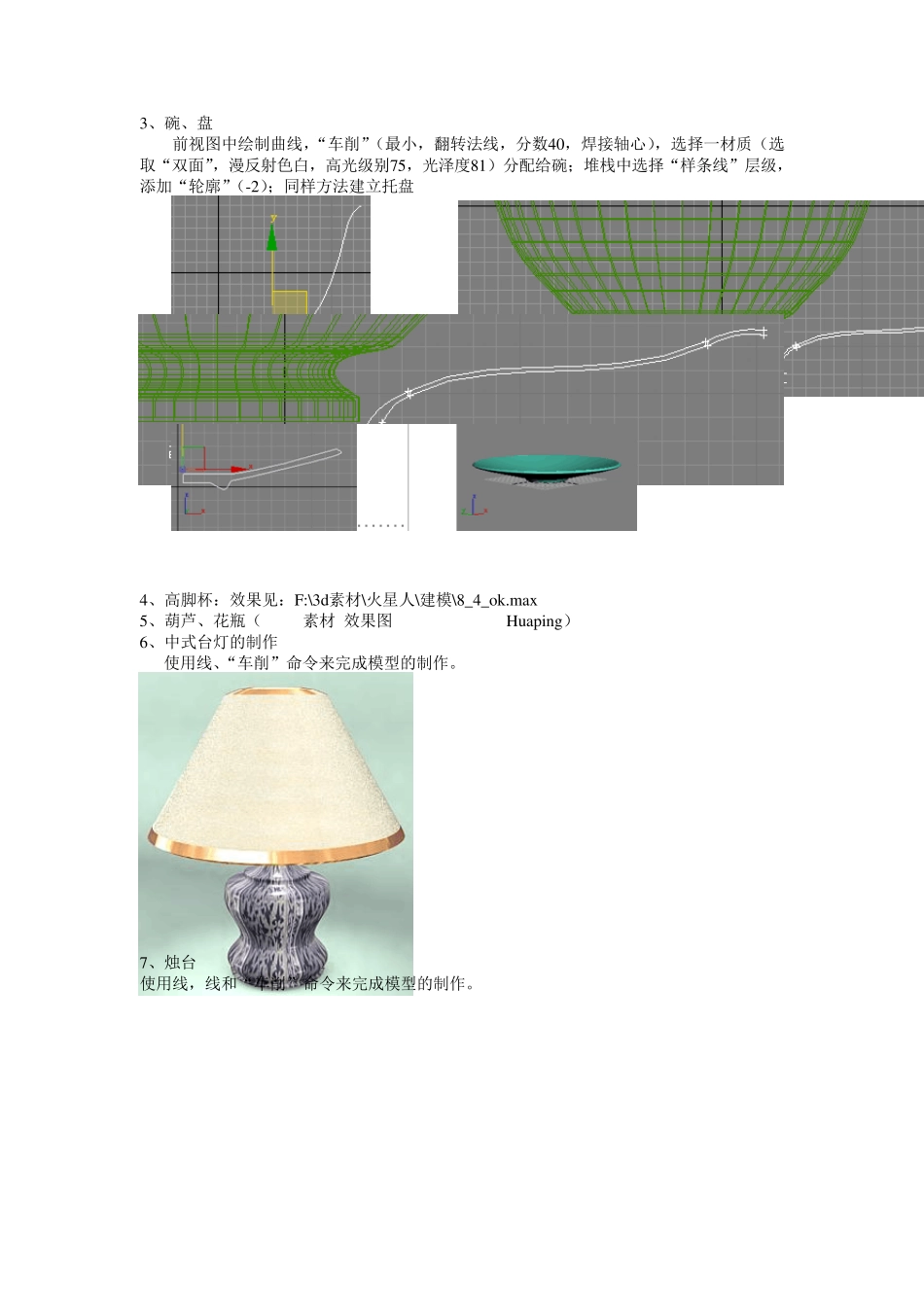

第16节 车削与倒角剖面 一、车削、旋转（Lathe）（P89） 1．功能：将二维图形绕某个坐标轴旋转成为三维模型。用于获得中心对称的模型 2．参数： 度数：旋转角度，取值范围0°～360° 焊接内核：将轴心重合的顶点进行焊接，旋转中心轴的地方将产生光滑的效果，得到平滑无缝的模型，简化网格面。 翻转法线：若显示不正确，可选择（法线控制物体的面方向，翻动法线即交换物体的正反面）。若希望使创建的车削对象内表面外翻、互换，可选择 分段：设置圆周方向的平滑度，数值越大，造型越光滑。 封口：旋转模型起止端是否具有端盖以及端盖的方式 始端、末端 方向：设置截面旋转轴的方向。默认为Ｙ轴。如果选择的轴向不正确，造型就会产生扭曲。 对齐：设置截面旋转轴的位置 最小：旋转轴在截面的最小坐标位置（线条左端与旋转轴对齐） 最大：旋转轴在截面的最大坐标位置（线条右端与旋转轴对齐） 中心：旋转轴在截面的中心坐标位置（线条中心与旋转轴对齐） 平滑：对旋转模型的表面进行光滑处理 3．子物体：轴 修改堆栈中选取“车削”的子物体“轴”，在视图中拖曳旋转轴的坐标轴，可以改变旋转轴的位置，使旋转模型的形状发生变化。 4．实例： 1）台灯 2）樱桃 3）碗、盘 4）高脚杯：效果见：F:\3d素材\火星人\建模\8_4_ok.max 5）葫芦、花瓶（F:\3d素材\效果图\Sample\MAX03\Hu aping） 5．旋转物体的光滑量控制： 截面的步数(插值)、旋转物体的分段、旋转物体的平滑 二、倒角剖面、斜切轮廓（Bev el Profile）（P90） 1．功能：将截面图形沿指定路径曲线进行拉伸处理，从而创建三维模型。该修改器常用来创建具有多个倒角面的三维对象。是斜切建模法的延伸。 2．条件： 需建立两个二维对象：一个为截面，一个为侧面图形 3．步骤： 选择截面图，修改面板中选择“倒角剖面”命令，单击“拾取剖面”，单击侧面图形 拾取剖面：在视图中单击选取一个二维图形，作为斜切的外轮廓线 4．实例： 1）建立仿古桌腿：效果见F:\3d素材\效果图\Sample\MAX03\Tableleg 顶视图建立圆形（截面），前视图中建立侧面轮廓线，倒角轮廓，拾取侧面线 2）方柱：效果见F:\3d素材\max 6\Z7\柱子 5 ．注意： 剖面图形属于倒角剖面对象的一部分，物体成型后，原剖面线不能删除。删除后，立体造型会恢复为二维造型；调整剖面图形的形状时，已产生的倒角剖面对象也会受影响 试一试：若给一个二维图形增加“倒角剖面”后，将一个非闭合...
