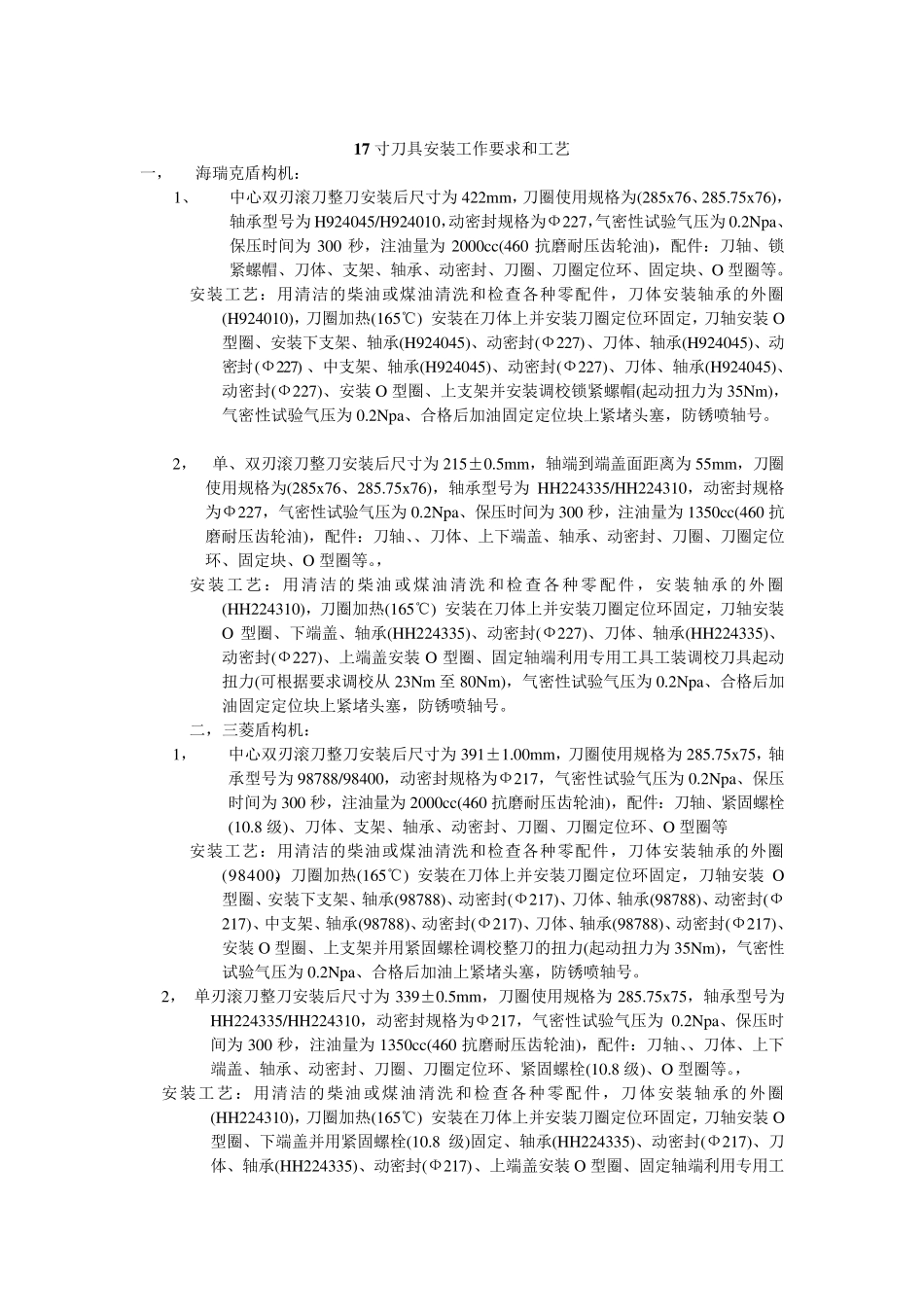

1 7 寸刀具安装工作要求和工艺 一， 海瑞克盾构机： 1、 中心双刃滚刀整刀安装后尺寸为422mm，刀圈使用规格为(285x76、285.75x76)，轴承型号为H924045/H924010，动密封规格为Ф227，气密性试验气压为0.2Npa、保压时间为300 秒，注油量为2000cc(460 抗磨耐压齿轮油)，配件：刀轴、锁紧螺帽、刀体、支架、轴承、动密封、刀圈、刀圈定位环、固定块、O 型圈等。 安装工艺：用清洁的柴油或煤油清洗和检查各种零配件，刀体安装轴承的外圈(H924010)，刀圈加热(165℃) 安装在刀体上并安装刀圈定位环固定，刀轴安装O型圈、安装下支架、轴承(H924045)、动密封(Ф227)、刀体、轴承(H924045)、动密封(Ф227) 、中支架、轴承(H924045)、动密封(Ф227)、刀体、轴承(H924045)、动密封(Ф227)、安装O 型圈、上支架并安装调校锁紧螺帽(起动扭力为35Nm)，气密性试验气压为0.2Npa、合格后加油固定定位块上紧堵头塞，防锈喷轴号。 2， 单、双刃滚刀整刀安装后尺寸为215±0.5mm，轴端到端盖面距离为55mm，刀圈使用规格为(285x76、285.75x76)，轴承型号为HH224335/HH224310，动密封规格为Ф227，气密性试验气压为0.2Npa、保压时间为300 秒，注油量为1350cc(460 抗磨耐压齿轮油)，配件：刀轴、、刀体、上下端盖、轴承、动密封、刀圈、刀圈定位环、固定块、O 型圈等。， 安装工艺：用清洁的柴油或煤油清洗和检查各种零配件，安装轴承的外圈(HH224310)，刀圈加热(165℃) 安装在刀体上并安装刀圈定位环固定，刀轴安装O 型圈、下端盖、轴承(HH224335)、动密封(Ф227)、刀体、轴承(HH224335)、动密封(Ф227)、上端盖安装O 型圈、固定轴端利用专用工具工装调校刀具起动扭力(可根据要求调校从 23Nm 至 80Nm)，气密性试验气压为0.2Npa、合格后加油固定定位块上紧堵头塞，防锈喷轴号。 二，三菱盾构机： 1， 中心双刃滚刀整刀安装后尺寸为391±1.00mm，刀圈使用规格为285.75x75，轴承型号为98788/98400，动密封规格为Ф217，气密性试验气压为0.2Npa、保压时间为300 秒，注油量为2000cc(460 抗磨耐压齿轮油)，配件：刀轴、紧固螺栓(10.8 级)、刀体、支架、轴承、动密封、刀圈、刀圈定位环、O 型圈等 安装工艺：用清洁的柴油或煤油清洗和检查各种零配件，刀体安装轴承的外圈(98400)，刀圈加热(165℃) 安装在刀体上并安装刀圈定位环固定，刀轴安装O型圈、安装下支架、轴承(98788)、动密封(Ф217)、刀体、轴承(98788)、动密封(Ф217)、中支架、轴承(9...
