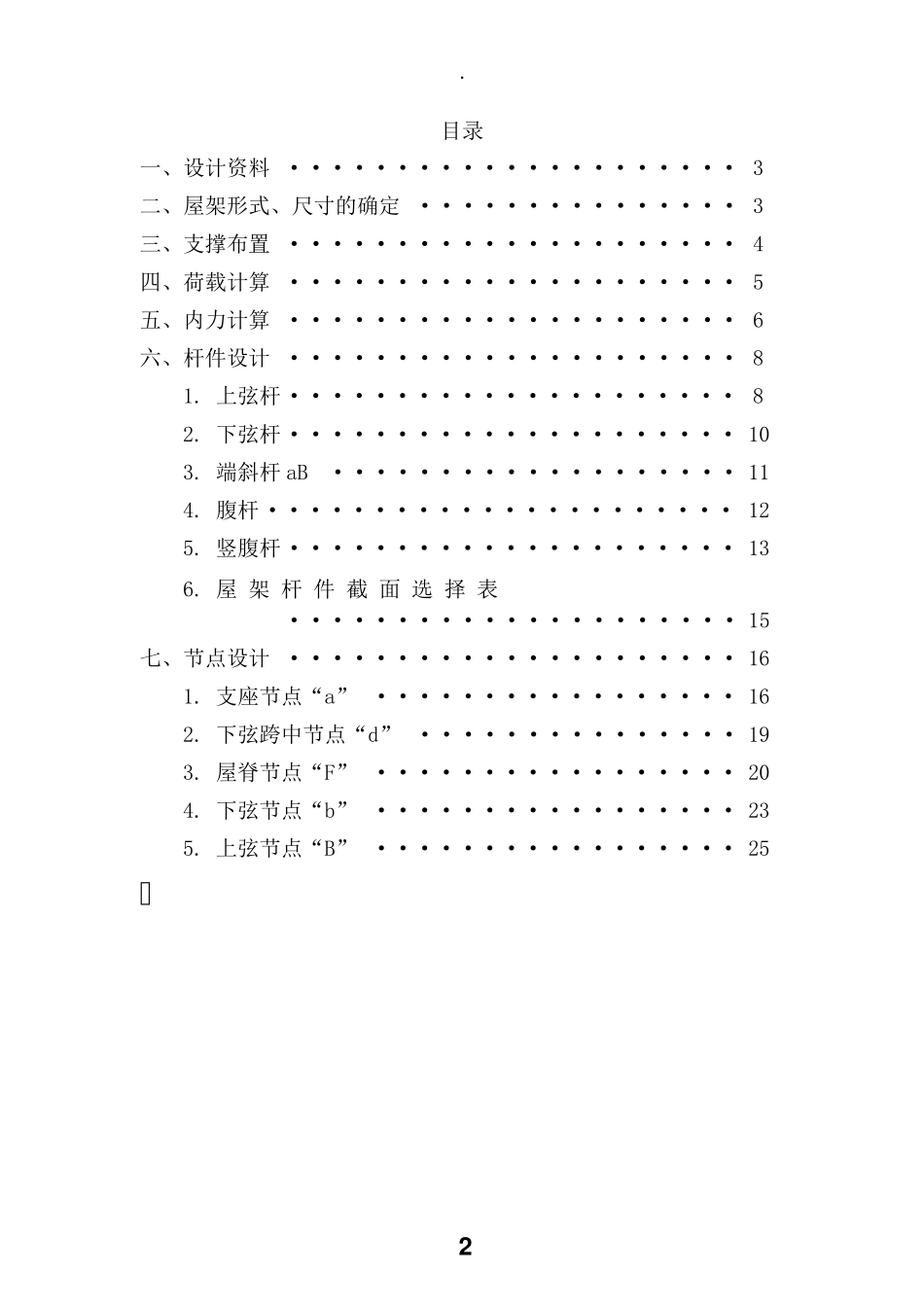

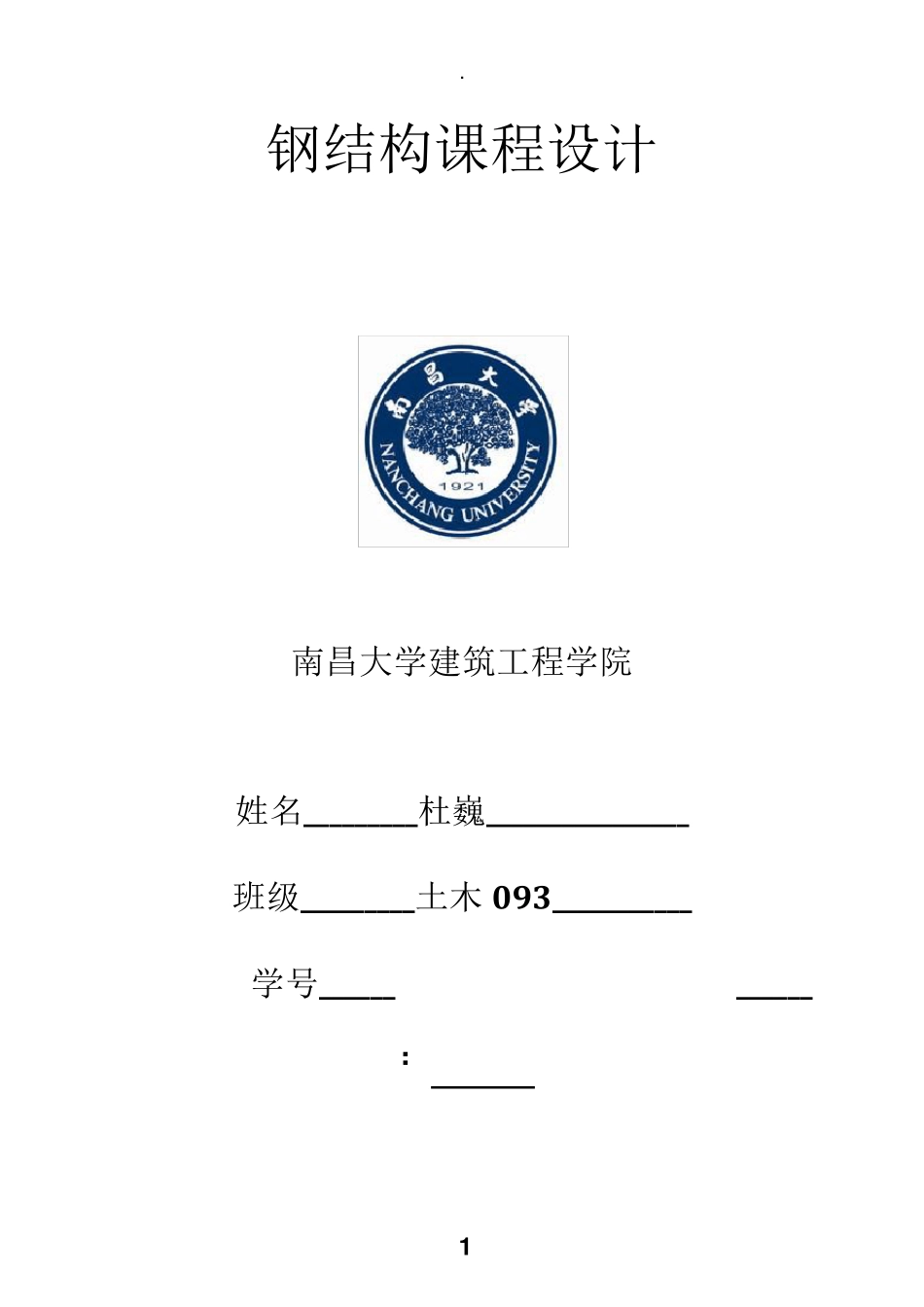

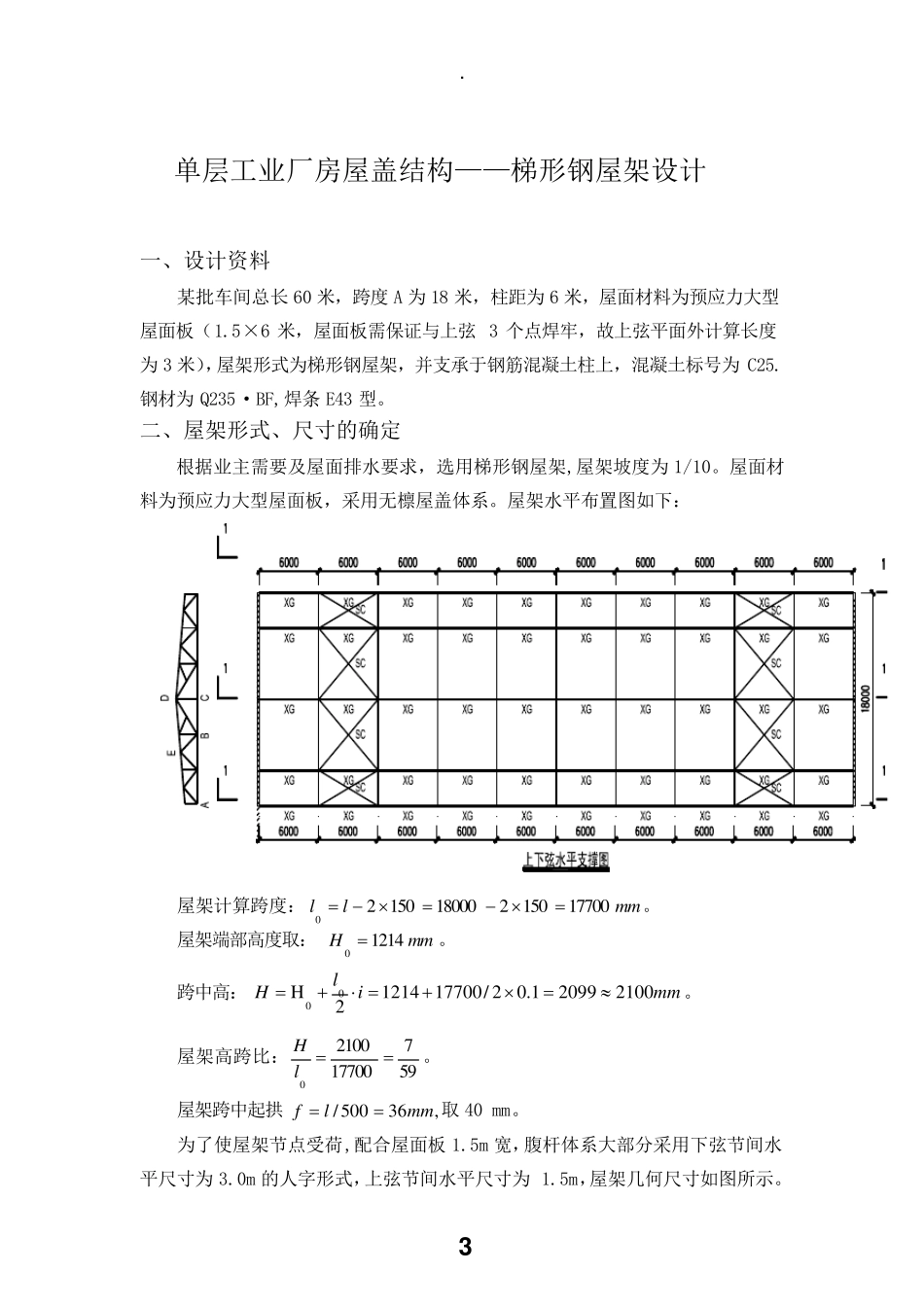

· 1 钢结构课程设计 南昌大学建筑工程学院 姓名_________杜巍________________ 班级_________土木 093___________ 学号______**********______ ****：*** · 2 目录 一、设计资料 ····················· 3 二、屋架形式、尺寸的确定 ··············· 3 三、支撑布置 ····················· 4 四、荷载计算 ····················· 5 五、内力计算 ····················· 6 六、杆件设计 ····················· 8 1. 上弦杆 ····················· 8 2. 下弦杆 ····················· 10 3. 端斜杆 aB ··················· 11 4. 腹杆 ······················ 12 5. 竖腹杆 ····················· 13 6. 屋 架 杆 件 截 面 选 择 表 ····················· 15 七、节点设计 ····················· 16 1. 支座节点“a” ················· 16 2. 下弦跨中节点“d” ··············· 19 3. 屋脊节点“F” ················· 20 4. 下弦节点“b” ················· 23 5. 上弦节点“B” ················· 25 · 3 单层工业厂房屋盖结构——梯形钢屋架设计 一、设计资料 某批车间总长60 米，跨度A 为18 米，柱距为6 米，屋面材料为预应力大型屋面板（1.5×6 米，屋面板需保证与上弦3 个点焊牢，故上弦平面外计算长度为3 米），屋架形式为梯形钢屋架，并支承于钢筋混凝土柱上，混凝土标号为C25.钢材为Q235·BF,焊条 E43 型。 二、屋架形式、尺寸的确定 根据业主需要及屋面排水要求，选用梯形钢屋架,屋架坡度为1/10。屋面材料为预应力大型屋面板，采用无檩屋盖体系。屋架水平布置图如下： 屋架计算跨度：。m mll1770015021800015020 屋架端部高度取：m mH12140 。 跨中高：m milH210020991.02/1770012142H00。 屋架高跨比：5971770021000lH。 屋架跨中起拱,36500/m mlf取 40 mm。 为了使屋架节点受荷,配合屋面板1...
