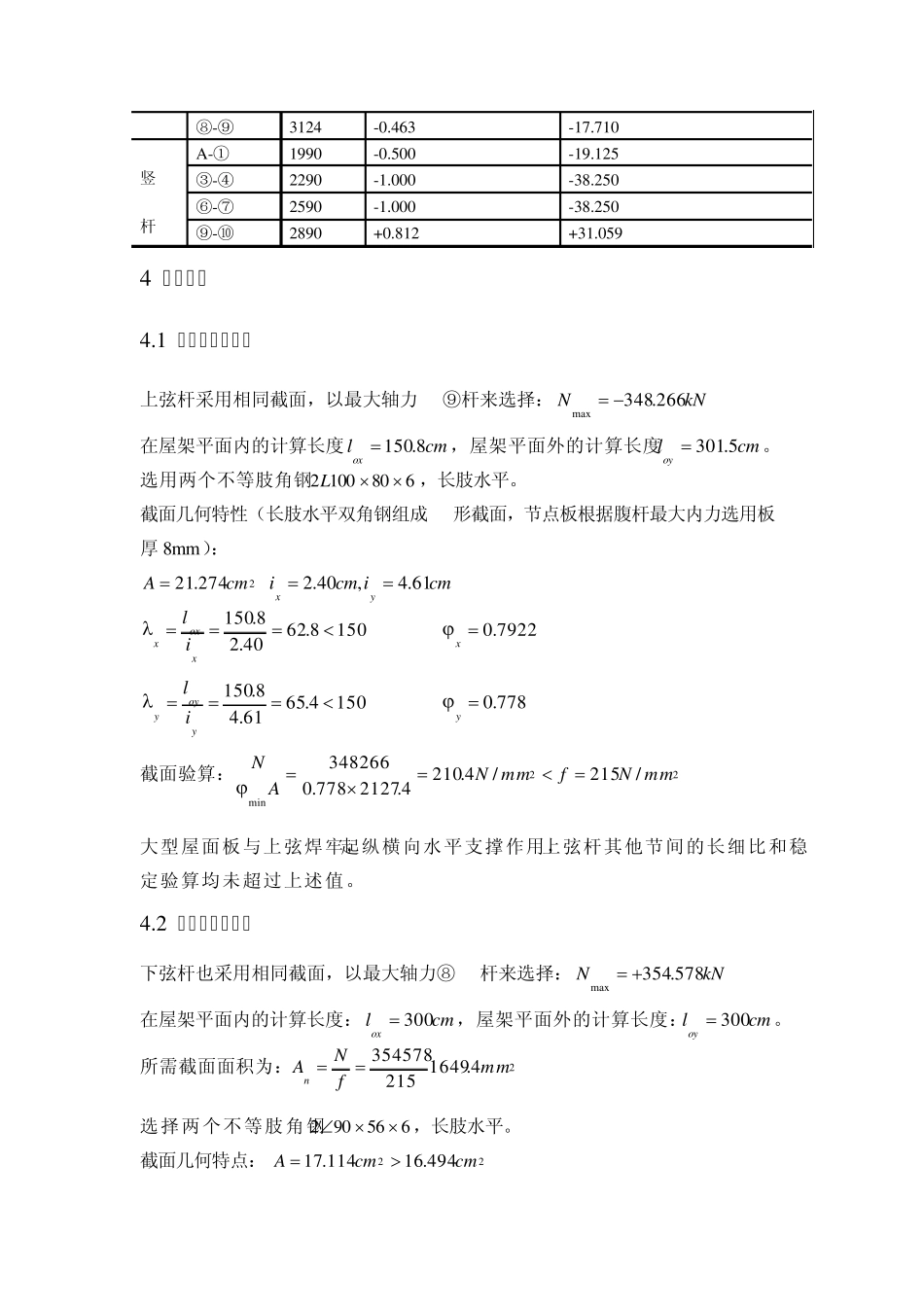

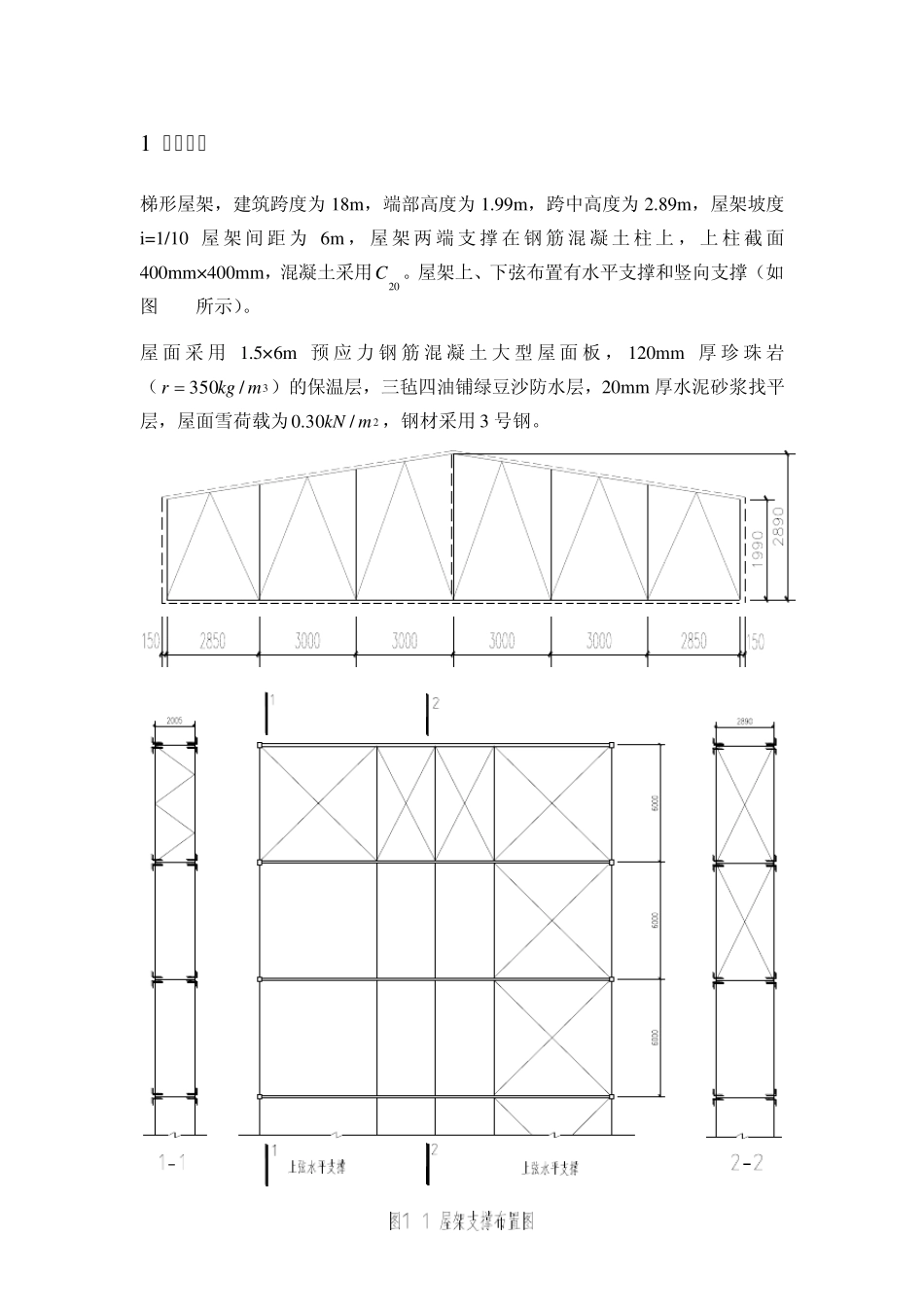

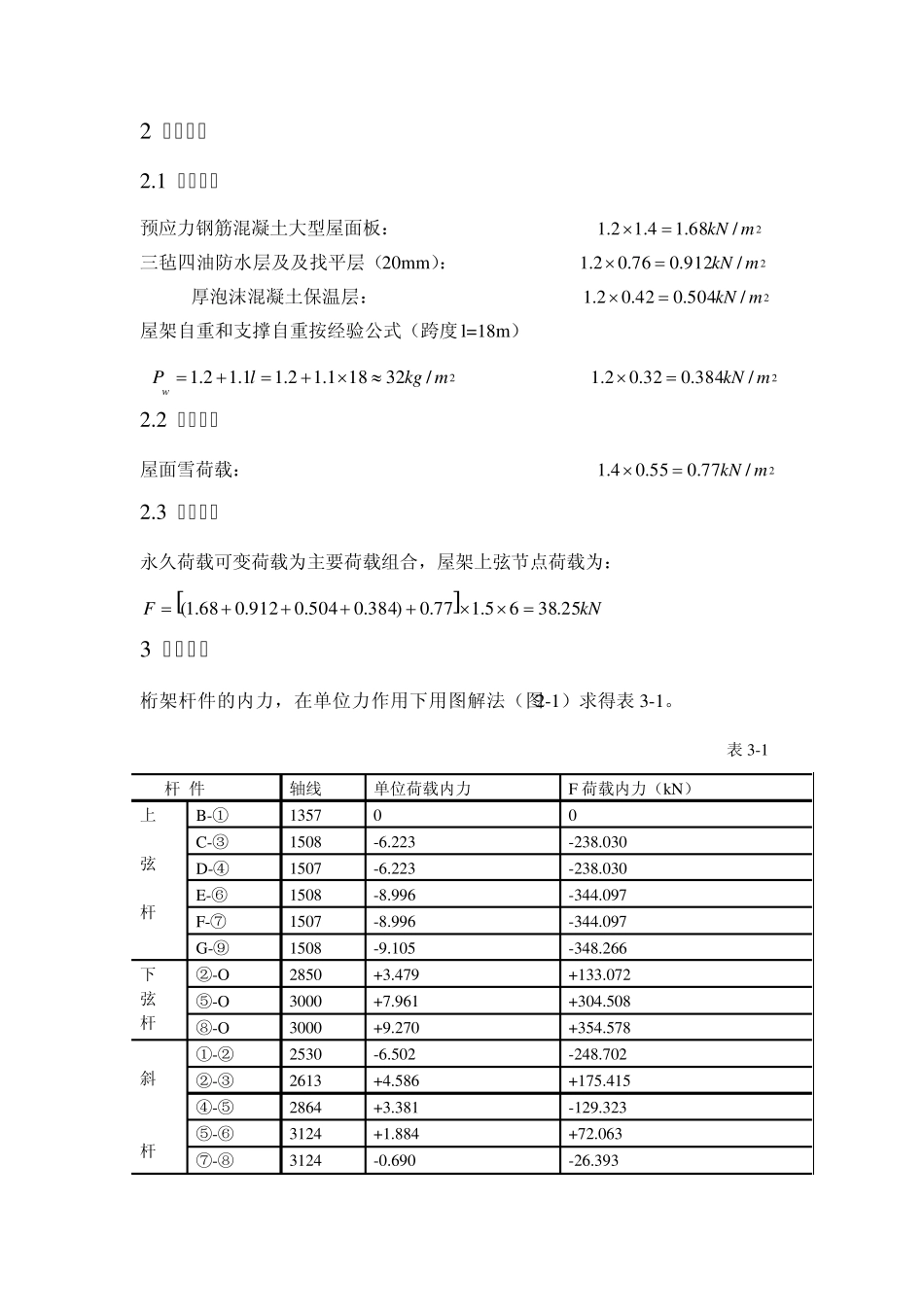

1 设计资料 梯形屋架，建筑跨度为18m，端部高度为1.99m，跨中高度为2.89m，屋架坡度i=1/10,屋架间距为6m ，屋架两端支撑在钢筋混凝土柱上，上柱截面400mm×400mm，混凝土采用20C 。屋架上、下弦布置有水平支撑和竖向支撑（如图 1-1所示）。 屋面采用1.5×6m 预 应 力 钢筋混凝土大 型 屋面板 ，120mm 厚 珍 珠 岩（3/350mkgr）的保温层，三毡四油铺绿豆沙防水层，20mm 厚水泥砂浆找平层，屋面雪荷载为2/30.0mkN，钢材采用3 号钢。 2 荷载计算 2.1 永久荷载 预应力钢筋混凝土大型屋面板： 2/68.14.12.1mkN 三毡四油防水层及及找平层（20m m ）： 2/912.076.02.1mkN 120mm厚泡沫混凝土保温层： 2/504.042.02.1mkN 屋架自重和支撑自重按经验公式（跨度l=18m ） 2/32181.12.11.12.1mkglPw 2/384.032.02.1mkN 2.2 可变荷载 屋面雪荷载： 2/77.055.04.1mkN 2.3 荷载组合 永久荷载可变荷载为主要荷载组合，屋架上弦节点荷载为： kNF25.3865.177.0)384.0504.0912.068.1( 3 内力计算 桁架杆件的内力，在单位力作用下用图解法（图2-1）求得表3-1。 表3-1 杆 件 轴线 单位荷载内力 F 荷载内力（kN） 上 弦 杆 B-① 1357 0 0 C-③ 1508 -6.223 -238.030 D-④ 1507 -6.223 -238.030 E-⑥ 1508 -8.996 -344.097 F-⑦ 1507 -8.996 -344.097 G-⑨ 1508 -9.105 -348.266 下 弦 杆 ②-O 2850 +3.479 +133.072 ⑤-O 3000 +7.961 +304.508 ⑧-O 3000 +9.270 +354.578 斜 杆 ①-② 2530 -6.502 -248.702 ②-③ 2613 +4.586 +175.415 ④-⑤ 2864 +3.381 -129.323 ⑤-⑥ 3124 +1.884 +72.063 ⑦-⑧ 3124 -0.690 -26.393 ⑧-⑨ 3124 -0.463 -17.710 竖 杆 A-① 1990 -0.500 -19.125 ③-④ 2290 -1.000 -38.250 ⑥-⑦ 2590 -1.000 -38.250 ⑨-⑩ 2890 +0.812 +31.059 4 截面选择 4.1 上弦杆截面选择 上弦杆采用相同截面，以最大轴力 G-⑨杆来选择：kNN266.348max 在屋架平面内的计算长度cmlox8.150，屋架平面外的计算长度cmloy5.301。 选用两个不等肢角钢6801002L，长肢水平。 截面几何特性（长肢水平双角钢组成 T形截面，节点板根据腹杆最大内力选用板厚 8mm）： 2274.21cmA  cmicmiyx61.4,40.2 1508.6240.28.150xoxxil...
