19XR离心式冷水机组技术说明VIP免费

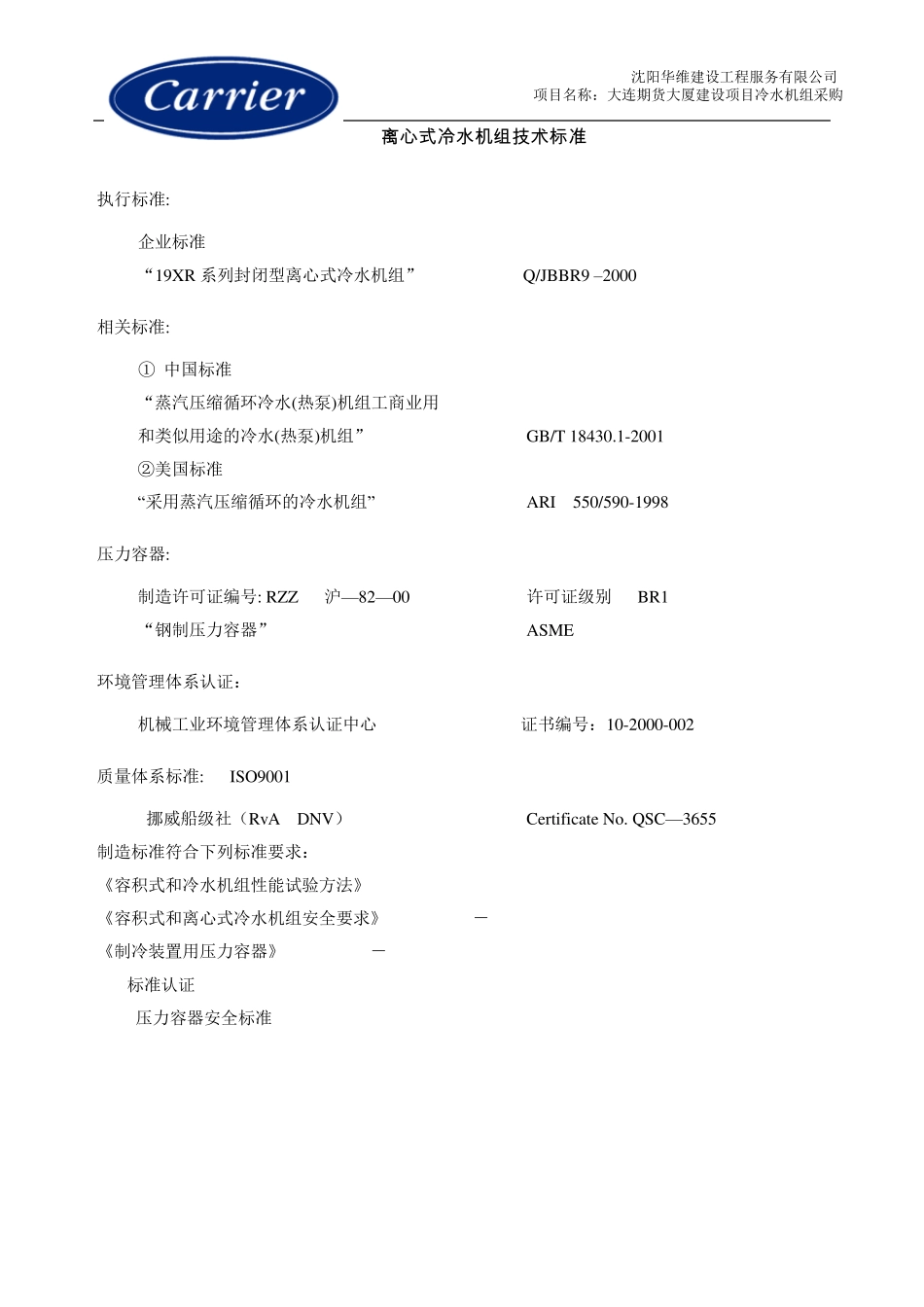

沈阳华维建设工程服务有限公司 项目名称：大连期货大厦建设项目冷水机组采购 19XR离 心 式 冷水机组技术标准 执行标准: 企业标准 “19XR 系列封闭型离心式冷水机组” Q/JBBR9 –2000 相关标准: ① 中国标准 “蒸汽压缩循环冷水(热泵)机组工商业用 和类似用途的冷水(热泵)机组” GB/T 18430.1-2001 ②美国标准 “采用蒸汽压缩循环的冷水机组” ARI 550/590-1998 压力容器: 制造许可证编号: RZZ 沪— 82— 00 许可证级别 BR1 “钢制压力容器” ASME 环境管理体系认证： 机械工业环境管理体系认证中心 证书编号：10-2000-002 质量体系标准: ISO9001 挪威船级社（Rv A DNV） Certificate No. QSC— 3655 制造标准符合下列标准要求： 《容积式和冷水机组性能试验方法》 GB10870-2001 《容积式和离心式冷水机组安全要求》 JB/T8654－1997 《制冷装置用压力容器》 JB/T6917－1998 ARI标准认证 ASME压力容器安全标准 沈阳华维建设工程服务有限公司 项目名称：大连期货大厦建设项目冷水机组采购 ２ 1.1产 品 组 成 系 统 说 明 ， 产 品 主 要 技 术 数 据 和 性 能 的 详 细 描 述 及 提 供 产 品 实 物 彩 色 样 本 。 1.1.1产 品 组 成 系 统 说 明 离心式冷水机组成套包括： － 按照中国国家压力容器标准和规范进行改型设计、制造和测试的蒸发器和冷凝器，产品水侧工作压力冷凝器为 1.6MPa，蒸发器为 1.6MPa。 － 02XR单级高效离心式压缩机组件，包括液态制冷剂冷却的封闭电机、油泵组件等。 － 机组的接管及连接线。 － 润滑系统（已充注润滑油）。 －R134a冷媒 － 微电脑控制中心和温度、压力传感器 － 线性浮阀节流系统。 － 启动柜 － 蒸发器和封闭电机保温层 － 水平调整板及橡胶隔震垫 水平调整板放在机组底脚下（中间隔置橡胶隔震垫），以使机组处于水平位置，并减少振动的影响。 群控系统交货清单包括（不限于以下设备，详细参见群控报价清单）： - 冷水机组系统管理控制器 CSM - 通用控制器模块及输出/输入模块 CC6400&I/O、接口、电控箱 - CCN 监控软件 Comfort VIEW、计算机、打印机、UPS 电源 - 流量计、传感器、阀门 - 桥架及安装工程沈阳华维建设工程服务有限公司 项目名称：大连期货大厦建设项目冷水机组采购 ３ 1.3.1 19XR离 心 式 冷 水 机 组 关 键 原 器 件明细表 ...
