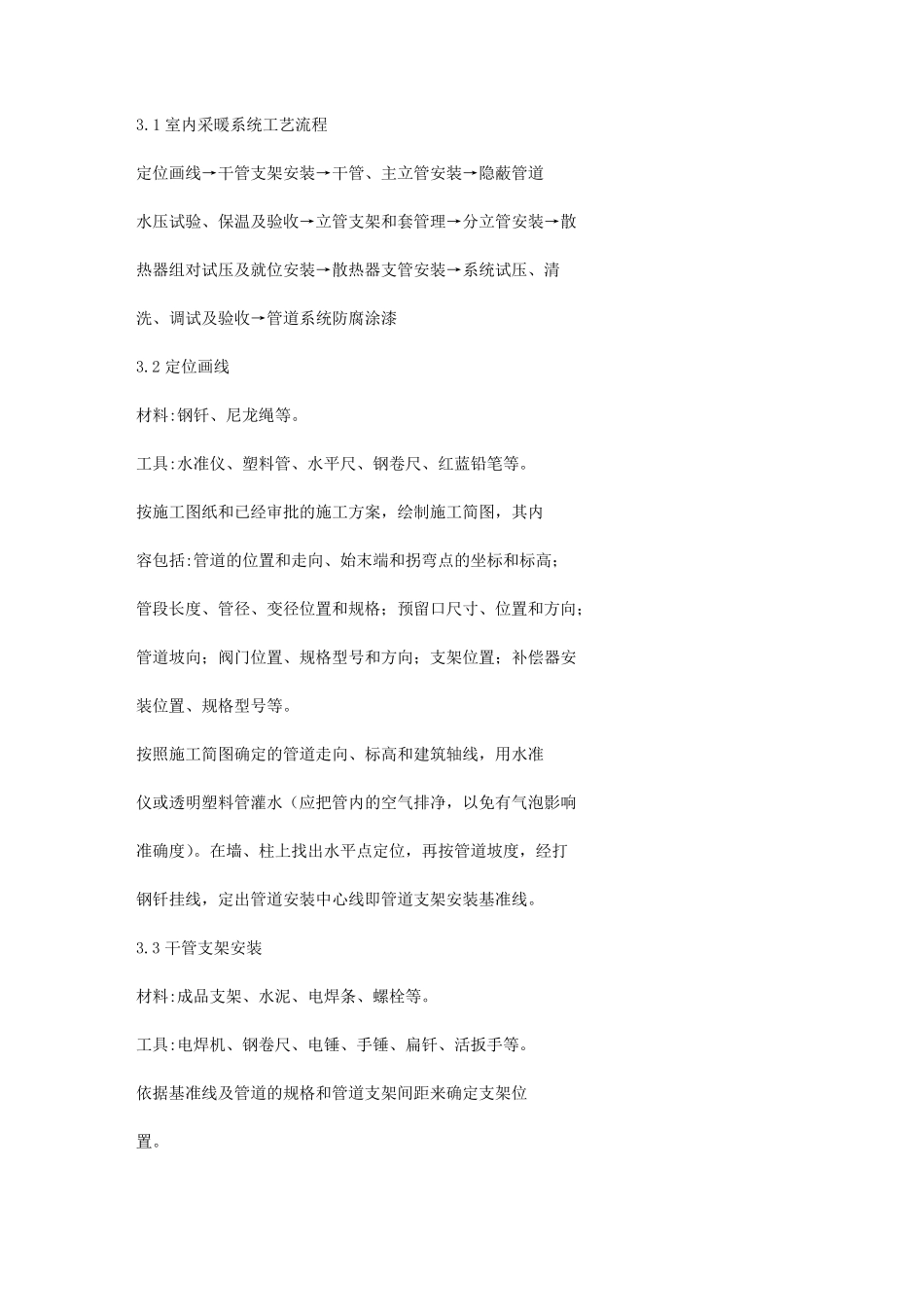

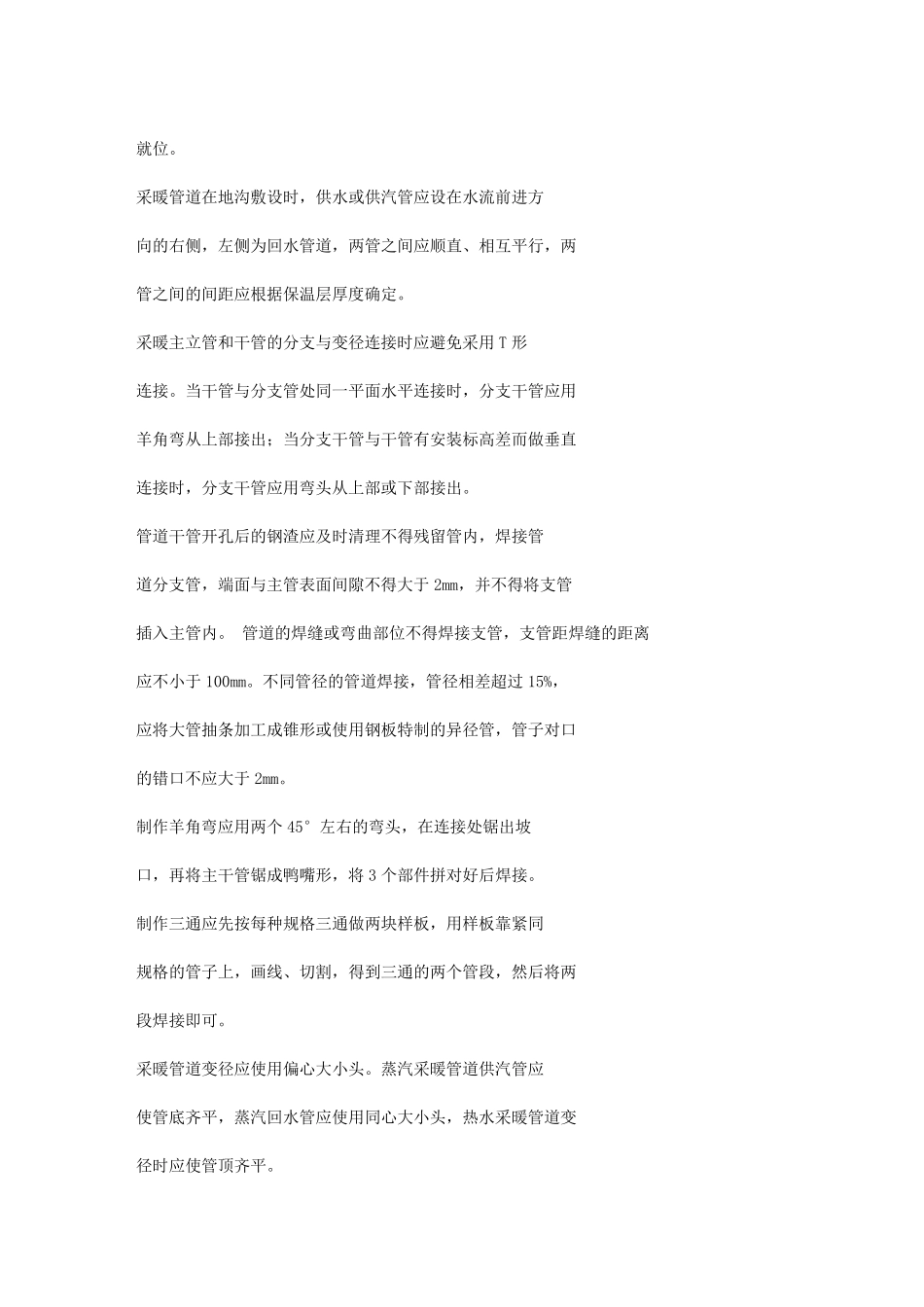

3.1 室内采暖系统工艺流程 定位画线→干管支架安装→干管、主立管安装→隐蔽管道 水压试验、保温及验收→立管支架和套管理→分立管安装→散 热器组对试压及就位安装→散热器支管安装→系统试压、清 洗、调试及验收→管道系统防腐涂漆 3.2 定位画线 材料:钢钎、尼龙绳等。 工具:水准仪、塑料管、水平尺、钢卷尺、红蓝铅笔等。 按施工图纸和已经审批的施工方案，绘制施工简图，其内 容包括:管道的位置和走向、始末端和拐弯点的坐标和标高； 管段长度、管径、变径位置和规格；预留口尺寸、位置和方向； 管道坡向；阀门位置、规格型号和方向；支架位置；补偿器安 装位置、规格型号等。 按照施工简图确定的管道走向、标高和建筑轴线，用水准 仪或透明塑料管灌水（应把管内的空气排净，以免有气泡影响 准确度）。在墙、柱上找出水平点定位，再按管道坡度，经打 钢钎挂线，定出管道安装中心线即管道支架安装基准线。 3.3 干管支架安装 材料:成品 支架、水泥 、电 焊 条 、螺 栓 等。 工具:电 焊 机 、钢卷尺、电 锤 、手 锤 、扁 钎、活 扳 手 等。 依 据 基准线及管道的规格和管道支架间 距 来 确定支架位 置。 支架安装前应对制作好的支架进行除锈及清理焊渣，再刷 防锈漆两遍（刷第二遍时应在第一遍防锈漆外表面干燥后进 行，埋入墙内部分可不刷防锈漆）。 埋入式支架安装:按照支架位置在墙、板打洞，孔洞的深 度应不小于 150mm,孔洞直径应比支架燕尾处大 20mm。埋设支 架前应把孔洞清理干净、湿润，用 M10 水泥沙浆堵洞，洞内的沙浆应饱满，支架埋入墙内的深度不小于 120mm（可先将洞内 填满沙浆，再插入支架，填满抹平），埋设的支架应养护 72h 后方可承托管道。 焊接式支架安装:按照预埋铁件的位置，将铁件表面清理 干净，依据基准线把支架焊接位置画在预埋铁件上，然后找准 位置把支架先点焊在铁件上，经校对无误后，再把支架焊牢。 包柱式支架安装:依据基准线，按支架的形式，用长螺栓 将支架紧固在混泥土柱上，紧固螺栓时应边紧固边调整支架的 高度和水平度。 3.4 干管、主立管安装 材料:管材、电焊条、氧气、乙炔气等。 工具:切割机、电焊机、乙炔焊、套丝机、管钳、活扳手、 角尺、钢卷尺、线坠等。 埋设的支架达到强度后，可进行干管安装，地 沟 入口 的始 端 应安装法 兰 阀 。干管安装前应对照施 工图 对分立管进行定 位，依据各 段 长度进行下 料...
