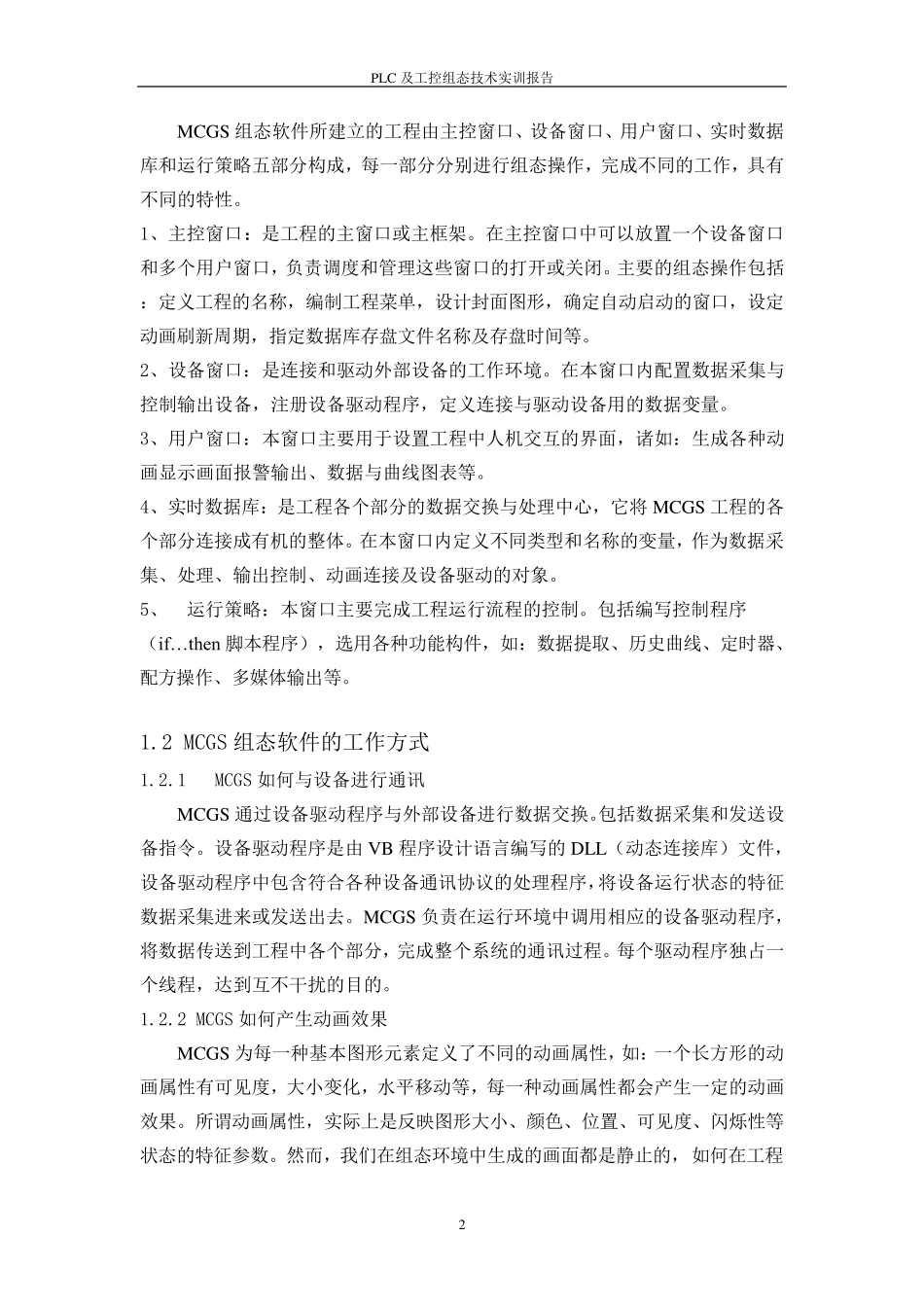

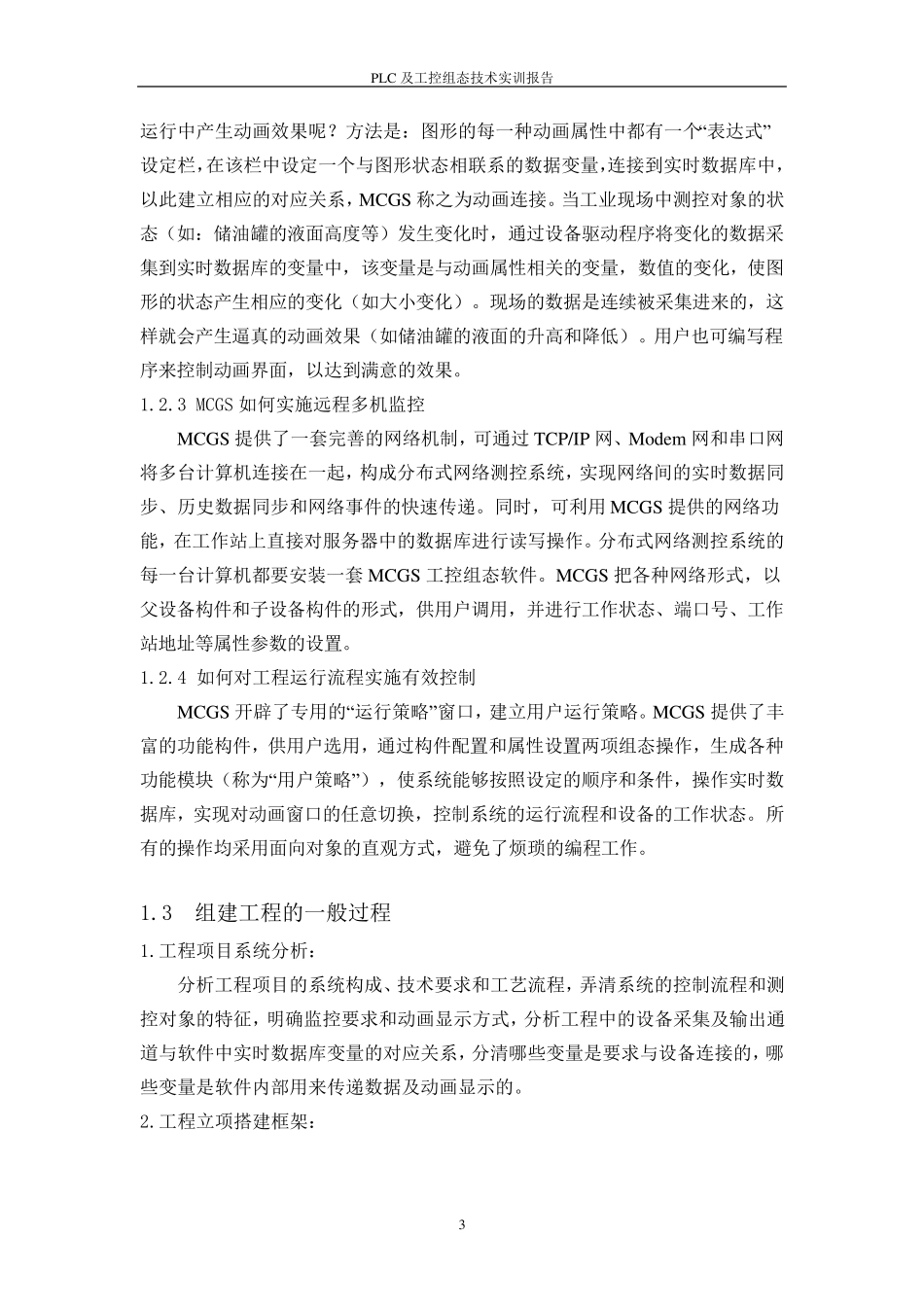

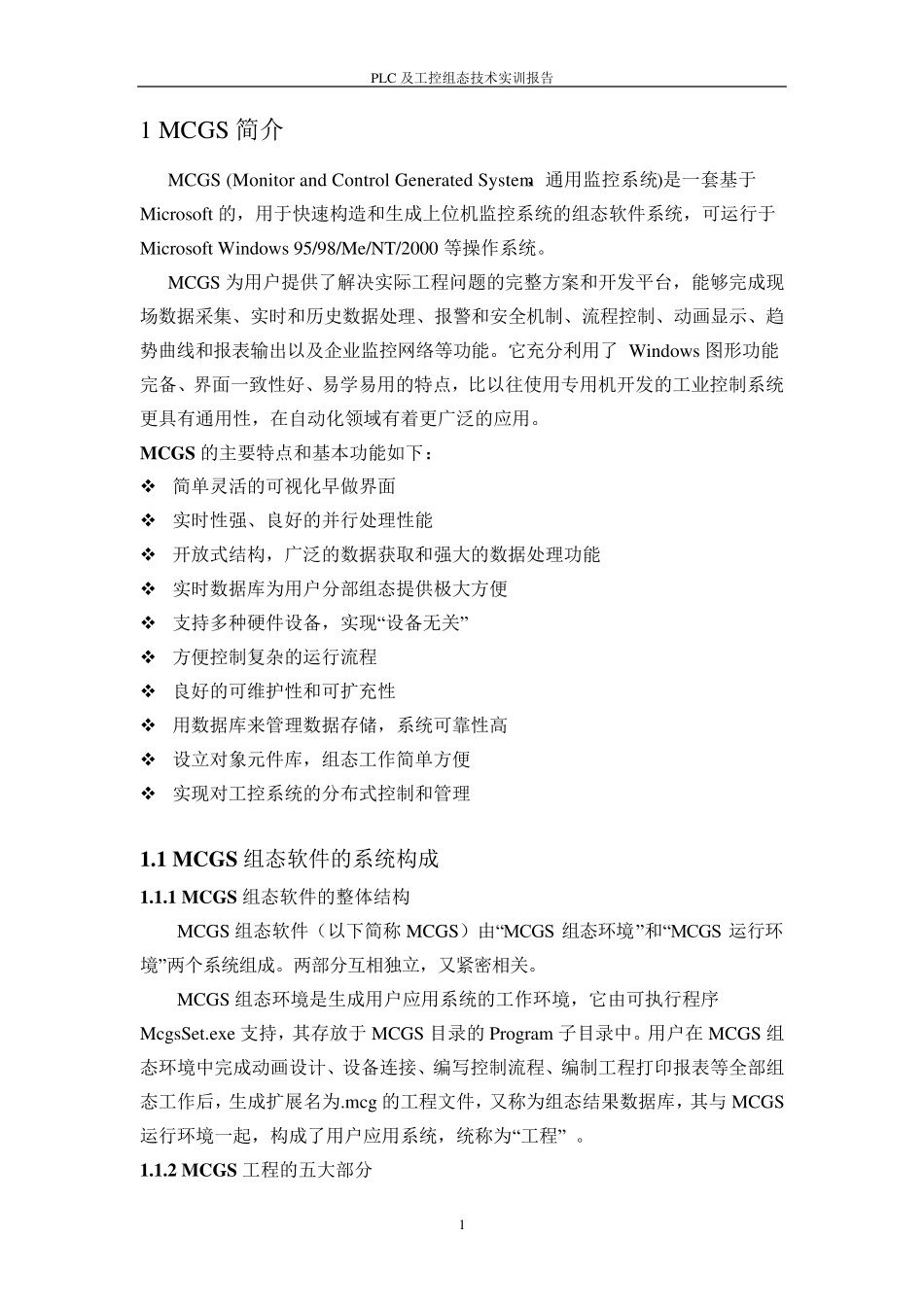

PLC 及工控组态技术实训报告 1 1 MCGS 简介 MCGS (Monitor and Control Generated System，通用监控系统)是一套基于Microsoft 的，用于快速构造和生成上位机监控系统的组态软件系统，可运行于Microsoft Windows 95/98/Me/NT/2000 等操作系统。 MCGS 为用户提供了解决实际工程问题的完整方案和开发平台，能够完成现场数据采集、实时和历史数据处理、报警和安全机制、流程控制、动画显示、趋势曲线和报表输出以及企业监控网络等功能。它充分利用了Windows 图形功能完备、界面一致性好、易学易用的特点，比以往使用专用机开发的工业控制系统更具有通用性，在自动化领域有着更广泛的应用。 MCGS的主要特点和基本功能如下： ❖ 简单灵活的可视化早做界面 ❖ 实时性强、良好的并行处理性能 ❖ 开放式结构，广泛的数据获取和强大的数据处理功能 ❖ 实时数据库为用户分部组态提供极大方便 ❖ 支持多种硬件设备，实现“设备无关” ❖ 方便控制复杂的运行流程 ❖ 良好的可维护性和可扩充性 ❖ 用数据库来管理数据存储，系统可靠性高 ❖ 设立对象元件库，组态工作简单方便 ❖ 实现对工控系统的分布式控制和管理 1.1 MCGS组态软件的系统构成 1.1.1 MCGS组态软件的整体结构 MCGS 组态软件（以下简称 MCGS）由“MCGS 组态环境”和“MCGS 运行环境”两个系统组成。两部分互相独立，又紧密相关。 MCGS 组态环境是生成用户应用系统的工作环境，它由可执行程序McgsSet.exe 支持，其存放于MCGS 目录的Program 子目录中。用户在 MCGS 组态环境中完成动画设计、设备连接、编写控制流程、编制工程打印报表等全部组态工作后，生成扩展名为.mcg 的工程文件，又称为组态结果数据库，其与 MCGS 运行环境一起，构成了用户应用系统，统称为“工程” 。 1.1.2 MCGS工程的五大部分 PLC 及工控组态技术实训报告 2 MCGS 组态软件所建立的工程由主控窗口、设备窗口、用户窗口、实时数据库和运行策略五部分构成，每一部分分别进行组态操作，完成不同的工作，具有不同的特性。 1、主控窗口：是工程的主窗口或主框架。在主控窗口中可以放置一个设备窗口和多个用户窗口，负责调度和管理这些窗口的打开或关闭。主要的组态操作包括：定义工程的名称，编制工程菜单，设计封面图形，确定自动启动的窗口，设定动画刷新周期，指定数据库存盘文件名称及存盘时间等。 2、设备窗口：是连接和驱动外部设备的工作环境。在本窗...
