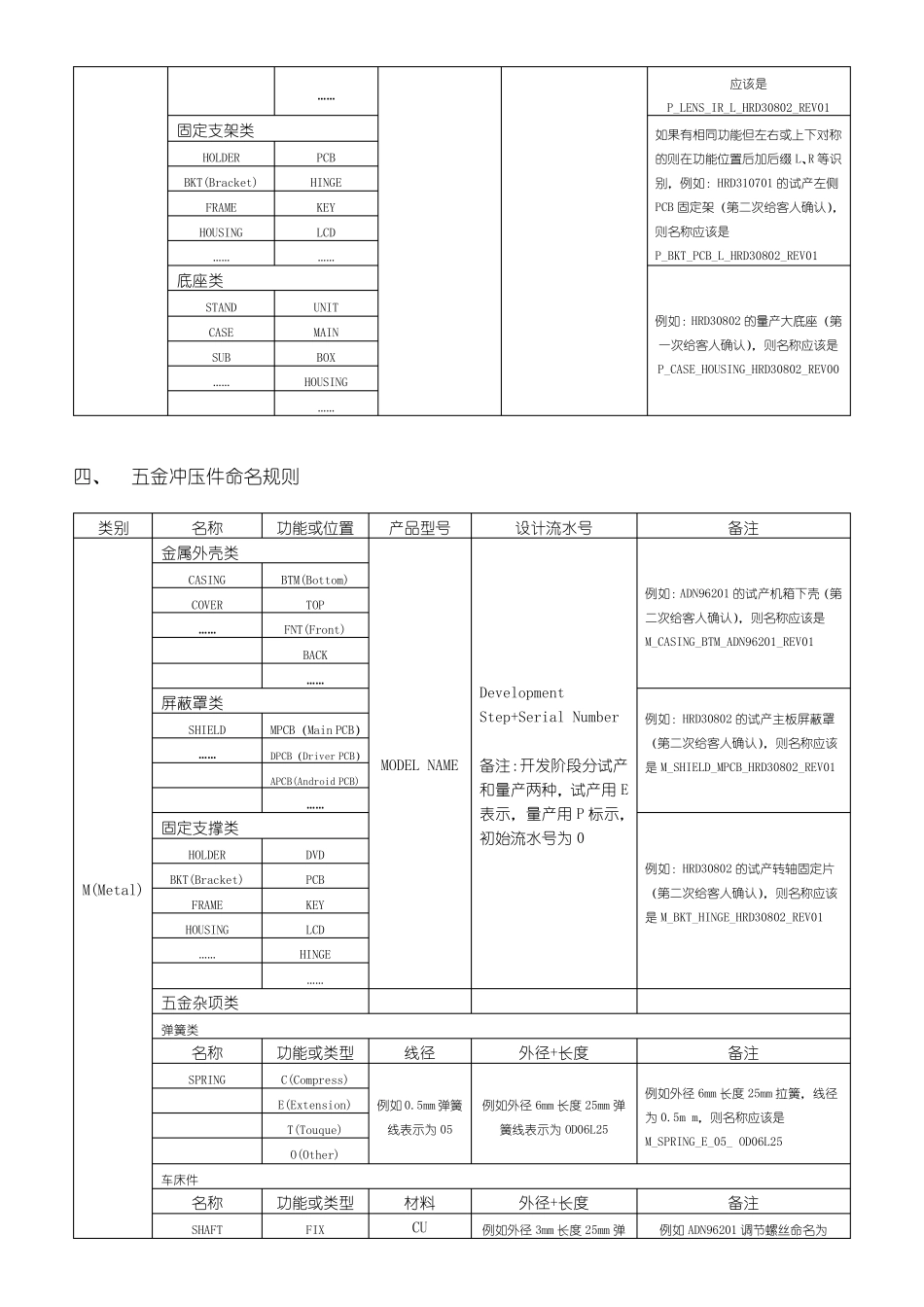

零件命名要求及3D 结构装配规范 一、 目的 为了规范3D 图面设计、方便图档查找及检查、减少与客户沟通中的不必要错误、提供工作效率，特制定此规范 二、 零件命名基本原则 2.1. 零件文件名长度不能超过 30 个字符。目前机械组正在计划导入 SolidWorks，虽然 SolidWorks 支持文件名长字符，但是考虑到 ProE 中零件名仅支持不大于 31 个字符，为了避免后续格式转化中通用性问题，零件名字长度一定要控制在 30 个字符内 2.2. 目前我们使用的 Proe 和后续需使用的 SolidWorks 均可以导出装配BOM，考虑到后续导出装配BOM 的便利性，同一个 Parts 档中不允许存在两个或多个零件（同种零件或不同零件均不允许） 2.3. 因图面需和客户沟通确认，为了避免沟通上的误区 2.4. 3D 图中的零件命名基本规则是：类别+名称+位置或功能+产品型号+设计流水号。 类别：类别指的是 SAP 系统中物料类别划分，例如塑胶为 P、五金为 M、螺丝为 SCREW 等等，主要的目的是方便图档查找时指向明确 名称：主要是指对零件的主体 功能描 述 ，例如壳 、盖 、按 键 、镜 片 、支撑 块 等等 位置或功能：主要是对零件名称的补 充 描 述 ，用于说 明此零件在装配图纸 的位置或功能 产品型号：零件命名中加 入产品型号是为了识 别该 零件第 一次 使用在哪 个产品中开 始 的 设计流水号：为了避免和客户图纸 确认过程 中，产生 不必要的混 淆 ，增 加 设计流水号补 充 说 明。设计流水号的命 名规则为开 发 阶 段 +版 本流水号，开 发 阶 段 分STATE OPEN MOULD，EP,PP,PMT,MP 五阶 段 ，代 码 分别为 REV流水号根 据 提供客人 确认图纸 版 本号命名，初 始 版 本号为 00.例如试 产阶 段 客户第2 次 确认图纸 则设计流水号为01，02,03,04 等等 2.5 从 最 初 开 始 设计的 ID 开 始 就 要严 格按 照 装配顺 序 来 进 行 在 PROE 里 面组织 各 个零件和组件 三 、 塑胶命名规则 类别 名称 功能或位置 产品型号 设计流水号 备 注 P(Plastic) 主要塑胶件 MODEL NAME Development Step+Serial Number 备 注 ：开 发 阶 段 分试 产和量 产两种，试 产用 E 表 示 ，量产用 P 标 示 ，初 始流水号为 0 例如：HRD30802 的量 产显 示 屏 后盖（第 一次 给 客人 确认），则名称应 该是 P_COVER_B...
