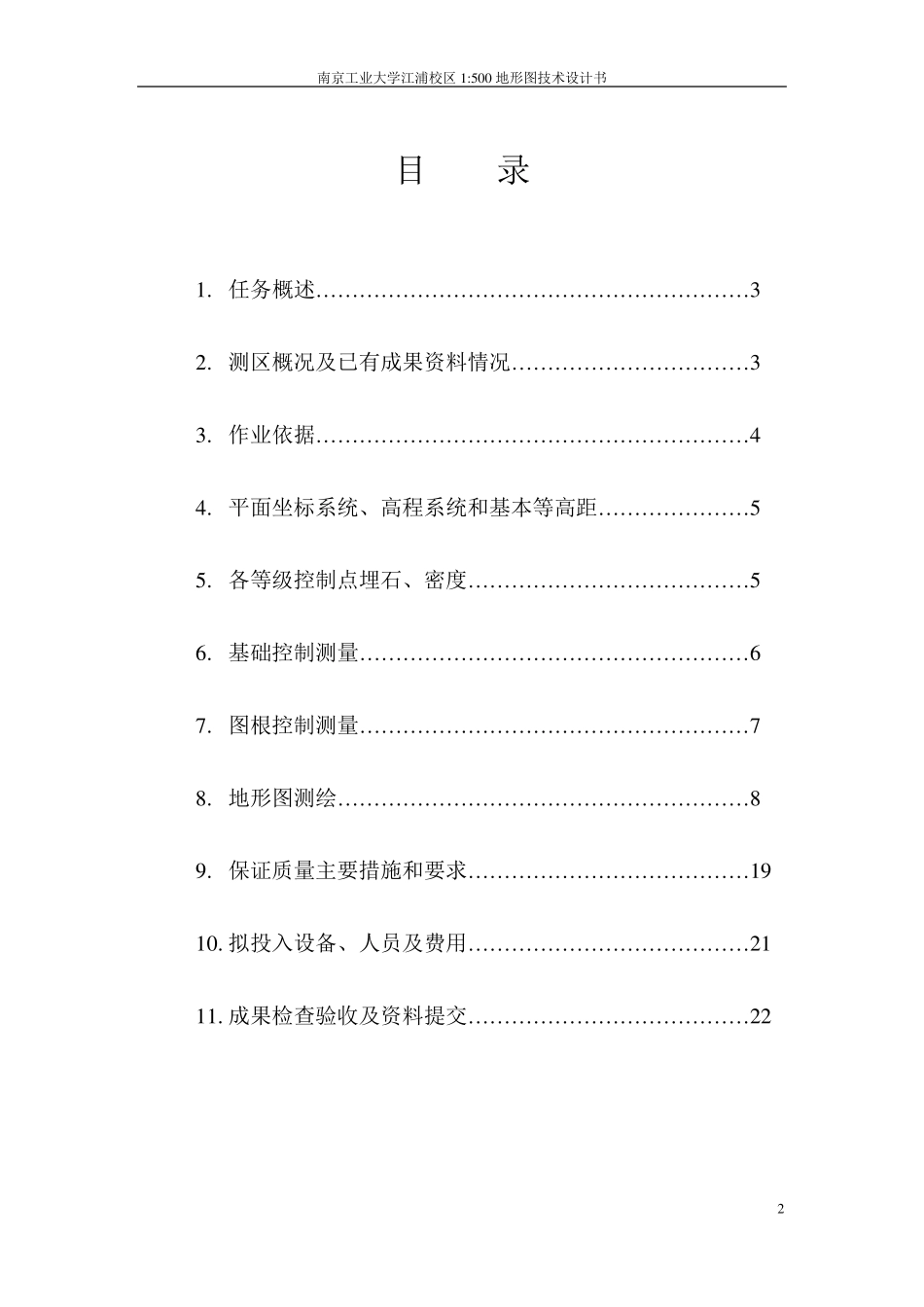

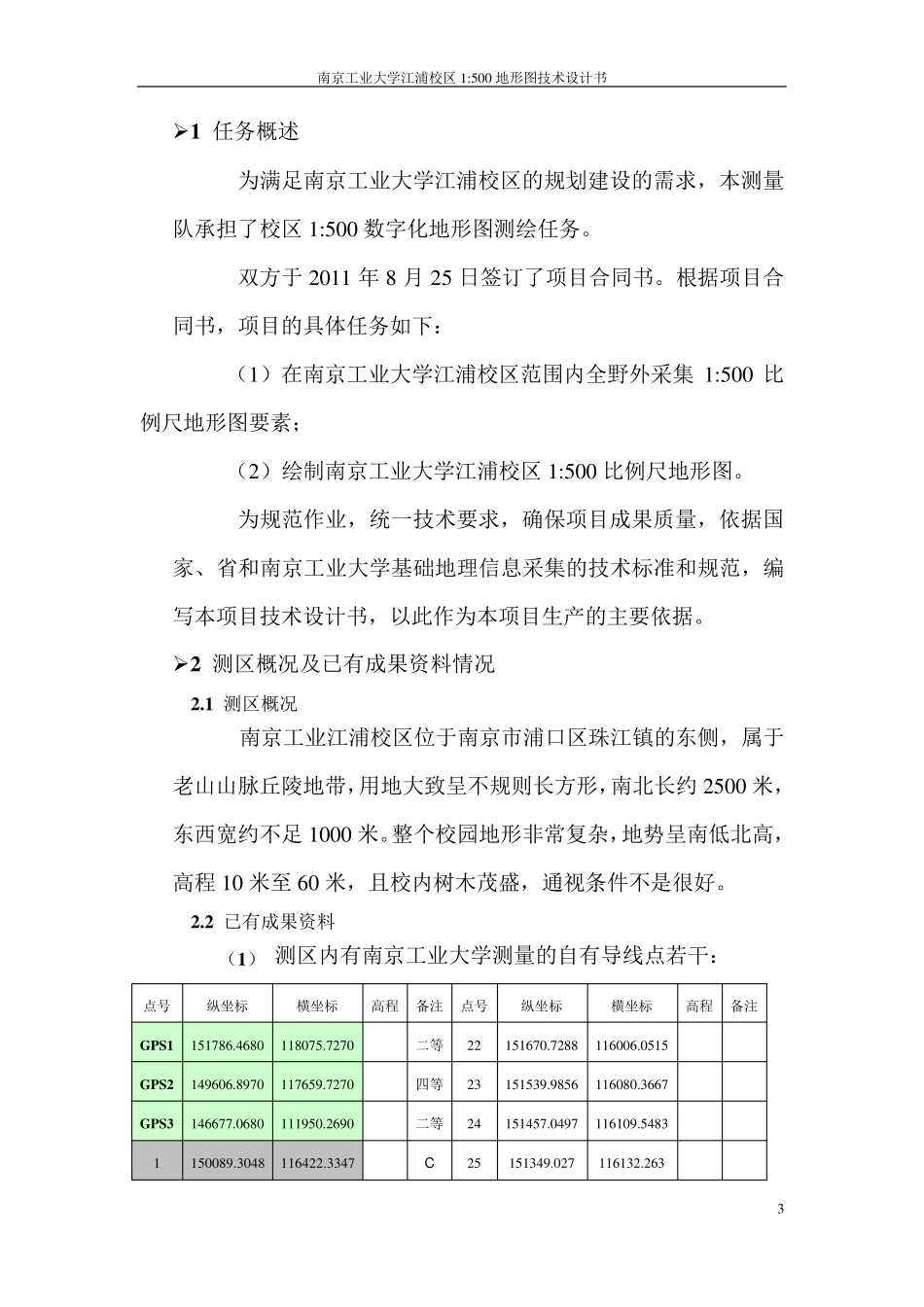

南京工业大学江浦校区 1:500 地形图 技术设计书 2011 年 8 月 28 日 南京工业大学江浦校区1:500 地形图技术设计书 2 目 录 1. 任务概述……………………………………………………3 2. 测区概况及已有成果资料情况……………………………3 3. 作业依据……………………………………………………4 4. 平面坐标系统、高程系统和基本等高距…………………5 5. 各等级控制点埋石、密度…………………………………5 6. 基础控制测量………………………………………………6 7. 图根控制测量………………………………………………7 8. 地形图测绘…………………………………………………8 9. 保证质量主要措施和要求…………………………………19 10. 拟投入设备、人员及费用…………………………………21 11. 成果检查验收及资料提交…………………………………22 南京工业大学江浦校区1:500 地形图技术设计书 3 ➢ 1 任务概述 为满足南京工业大学江浦校区的规划建设的需求，本测量队承担了校区1:500 数字化地形图测绘任务。 双方于2011 年8 月25 日签订了项目合同书。根据项目合同书，项目的具体任务如下： （1）在南京工业大学江浦校区范围内全野外采集1:500 比例尺地形图要素； （2）绘制南京工业大学江浦校区1:500 比例尺地形图。 为规范作业，统一技术要求，确保项目成果质量，依据国家、省和南京工业大学基础地理信息采集的技术标准和规范，编写本项目技术设计书，以此作为本项目生产的主要依据。 ➢ 2 测区概况及已有成果资料情况 2.1 测区概况 南京工业江浦校区位于南京市浦口区珠江镇的东侧，属于老山山脉丘陵地带，用地大致呈不规则长方形，南北长约2500 米，东西宽约不足1000 米。整个校园地形非常复杂，地势呈南低北高，高程10 米至60 米，且校内树木茂盛，通视条 件 不是 很 好 。 2.2 已有成果资料 （1） 测区内有南京工业大学测量的自 有导 线 点 若 干 ： 点 号 纵 坐 标 横 坐 标 高程 备 注 点 号 纵 坐 标 横 坐 标 高程 备 注 GPS1 151786.4680 118075.7270 二 等 22 151670.7288 116006.0515 GPS2 149606.8970 117659.7270 四 等 23 151539.9856 116080.3667 GPS3 146677.0680 111950.2690 二 等 24 151457.0497 116109.5483 1 150089.3048 116422.3347 C 25 151349.027 116132.263 南京工业...
