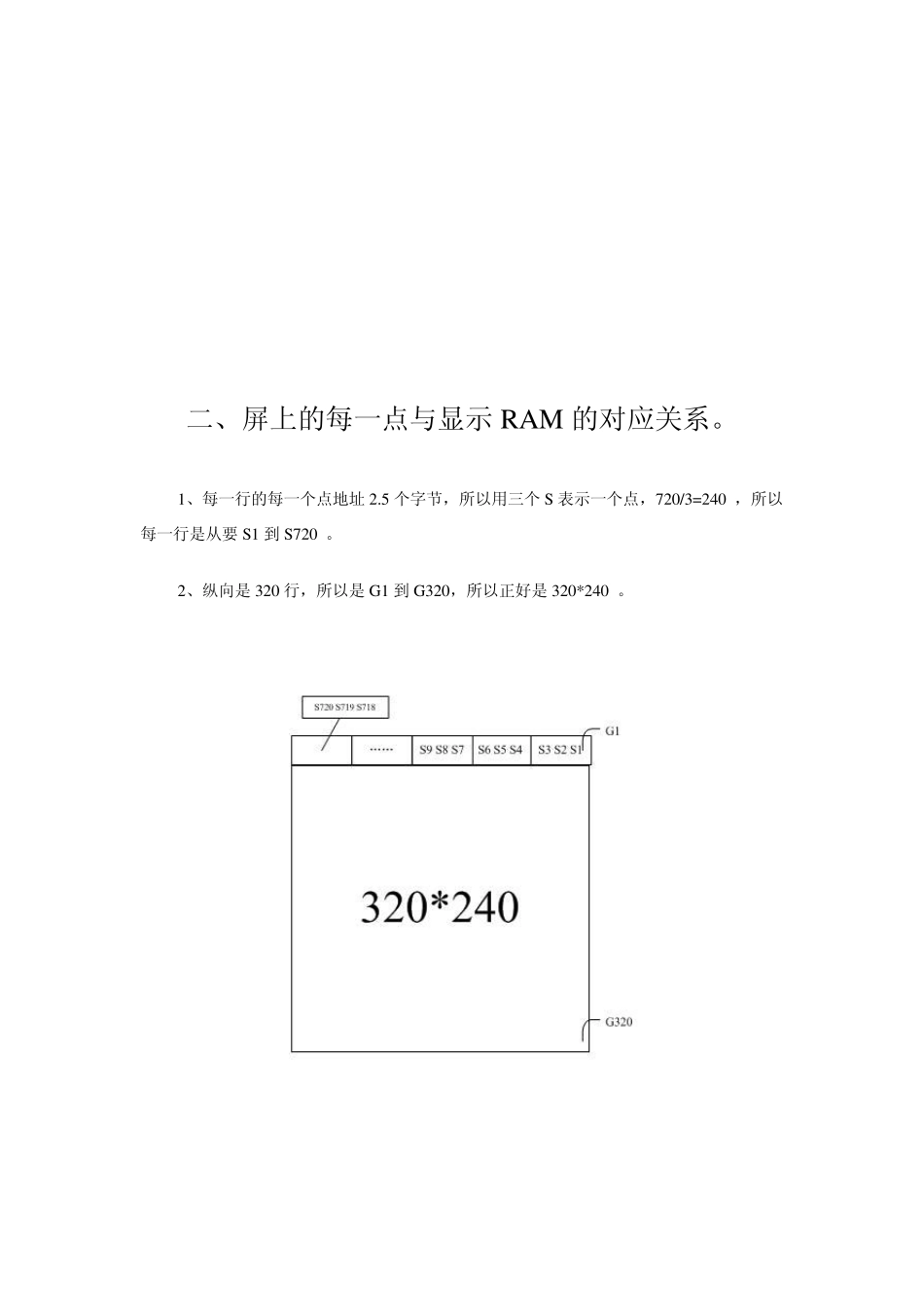

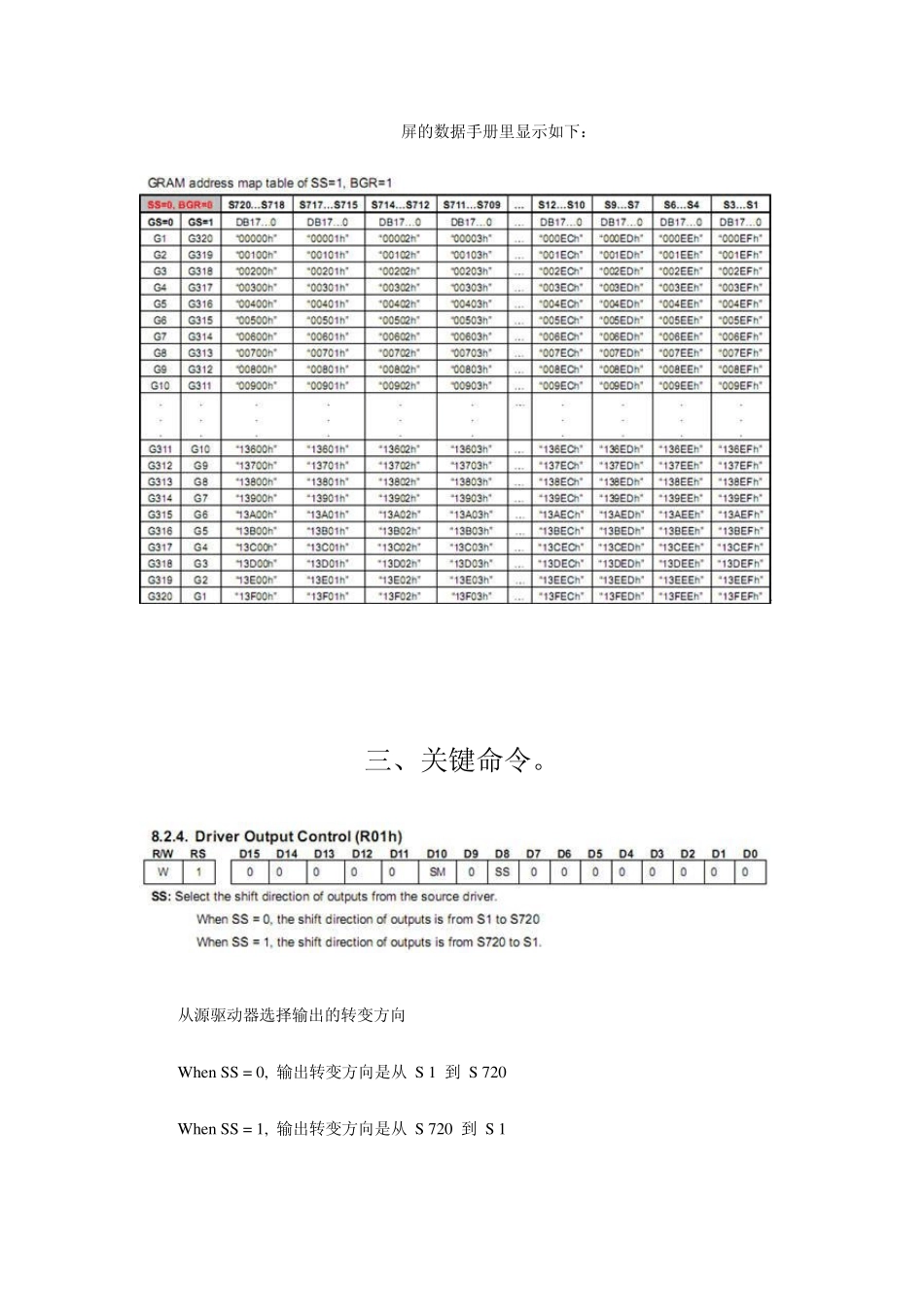

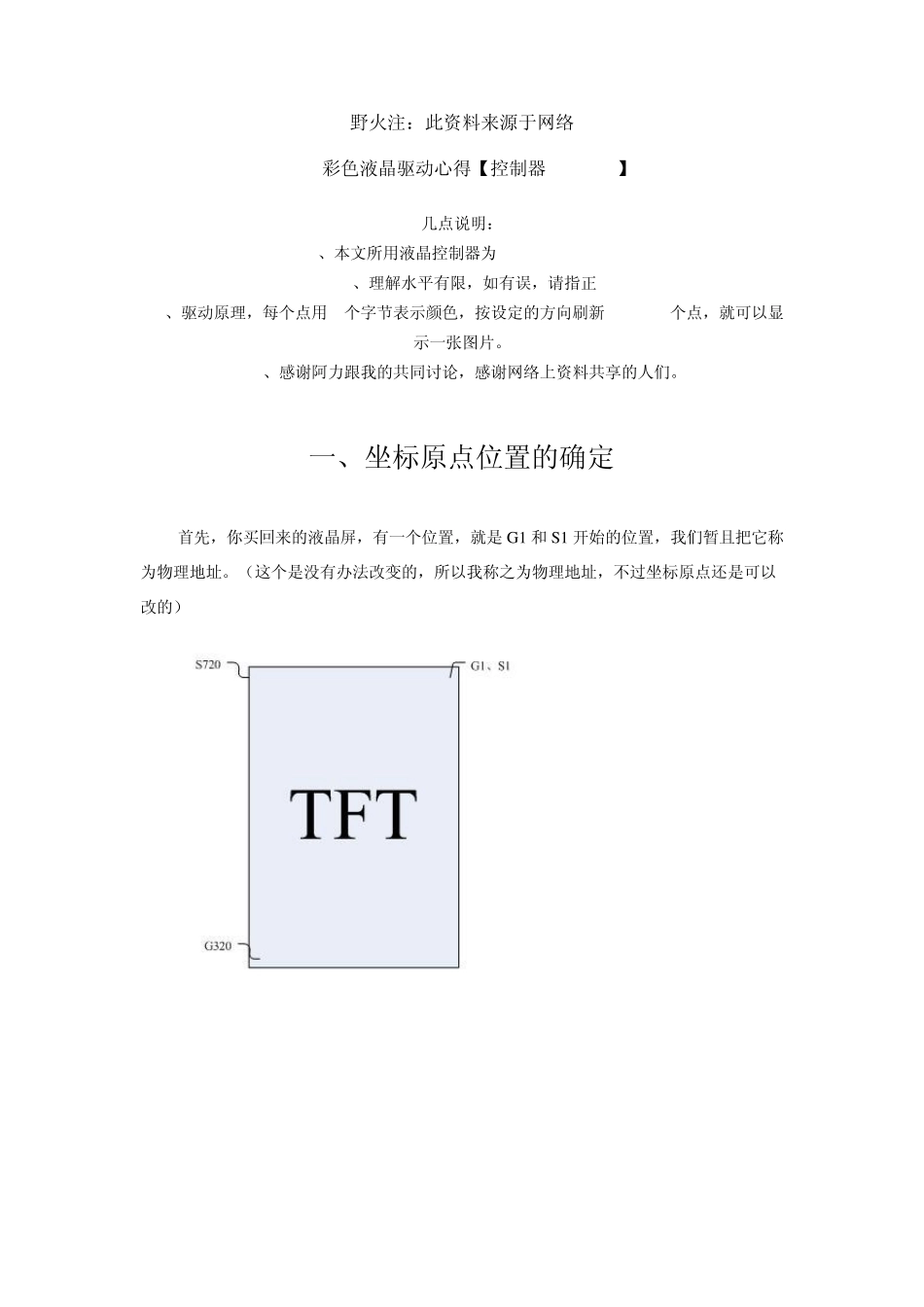

野火注：此资料来源于网络 TFT彩色液晶驱动心得【控制器ILI9325】 几点说明： 1、本文所用液晶控制器为 ILI9325 320*240 2、理解水平有限，如有误，请指正 3、驱动原理，每个点用 2个字节表示颜色，按设定的方向刷新 320*240个点，就可以显示一张图片。 4、感谢阿力跟我的共同讨论，感谢网络上资料共享的人们。 一、坐标原点位置的确定 首先，你买回来的液晶屏，有一个位置，就是 G1 和 S1 开始的位置，我们暂且把它称为物理地址。（这个是没有办法改变的，所以我称之为物理地址，不过坐标原点还是可以改的） 二、屏上的每一点与显示 RAM 的对应关系。 1、每一行的每一个点地址 2.5 个字节，所以用三个 S表示一个点，720/3=240 ，所以每一行是从要 S1 到 S720 。 2、纵向是 320 行，所以是 G1 到 G320，所以正好是 320*240 。 屏的数据手册里显示如下： 三、关键命令。 从源驱动器选择输出的转变方向 When SS = 0, 输出转变方向是从 S 1 到 S 720 When SS = 1, 输出转变方向是从 S 720 到 S 1 进入模式 When AM = “0”,地址在水平写入方向得以更新。 When AM = “1”,地址在垂直写入方向得以更新。 I/D[1:0]控制地址计数器（AC）将自动增加或减少1. ORG =“0”：如果原始地址是不能被移动的。 ORG=“1”：原始地址“00000H”根据 I/D[1:0]设置移动。 注意：AC地址的更新决定你的取模方式。 常用命令如下（x,y,x_end,y_end地址，进入模式等） 四、有关原点位置的确定（实测我自己的液晶） 通过 GS和 SS确定屏上的 4点位置 总结如下： 1、坐标原点位置由 SS和 GS确定。对应 01Ｈ和 60H命令． ２、AM和 I/D[1:0] 即 03H命令，控制其扫描方式 ，这将决定你图片取模方式。正常的取模图片才会正常显示。 其它： 本贴中SM＝０，即下图的扫描方式。【从上往下，或从上往上】 当 SM＝１，这种扫描方式不理解。笔者测试，用这种方式文字会变长，变扁。 看明白的人请回帖，谢谢。
