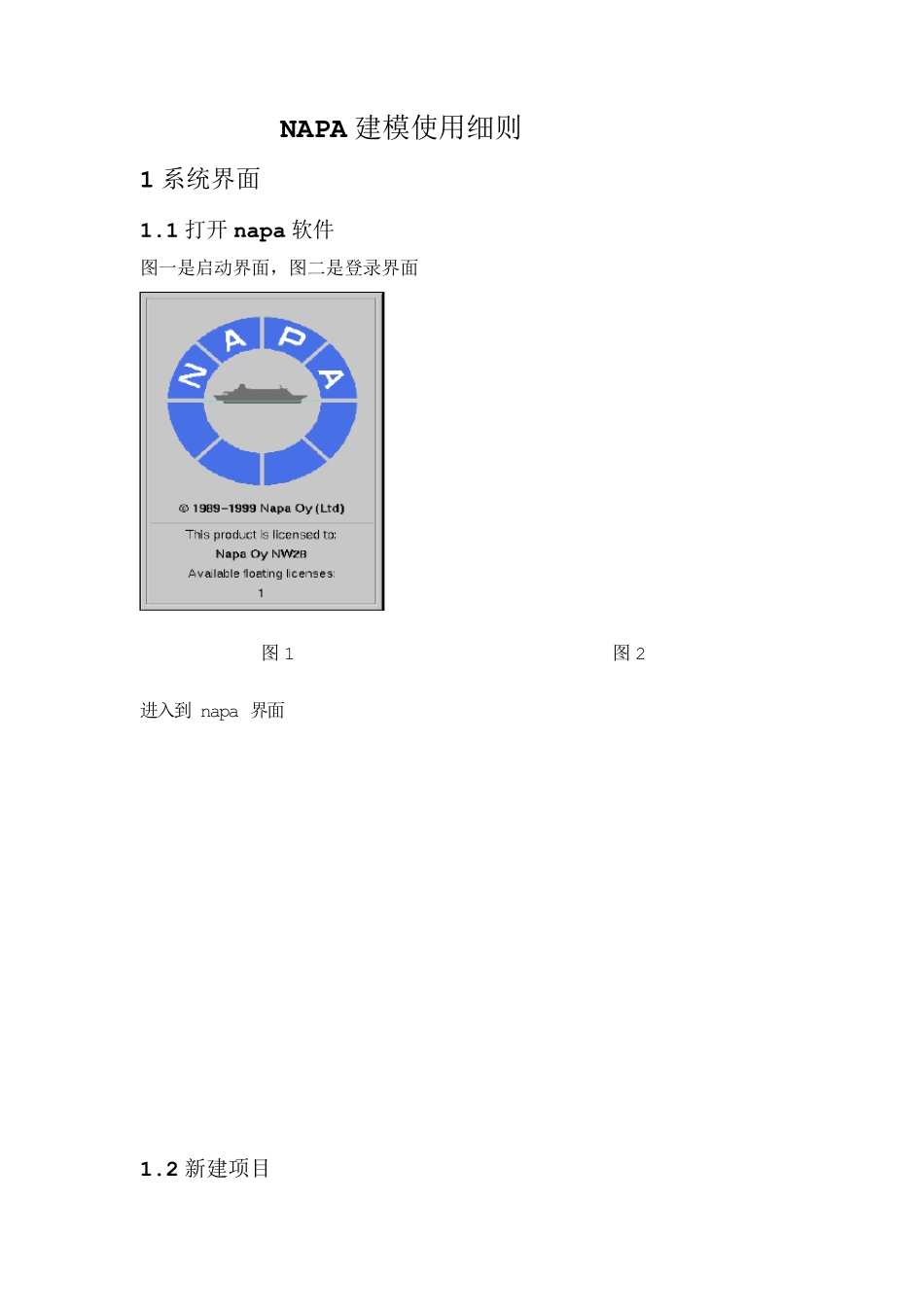

NAPA建模细则_第1页
1/52

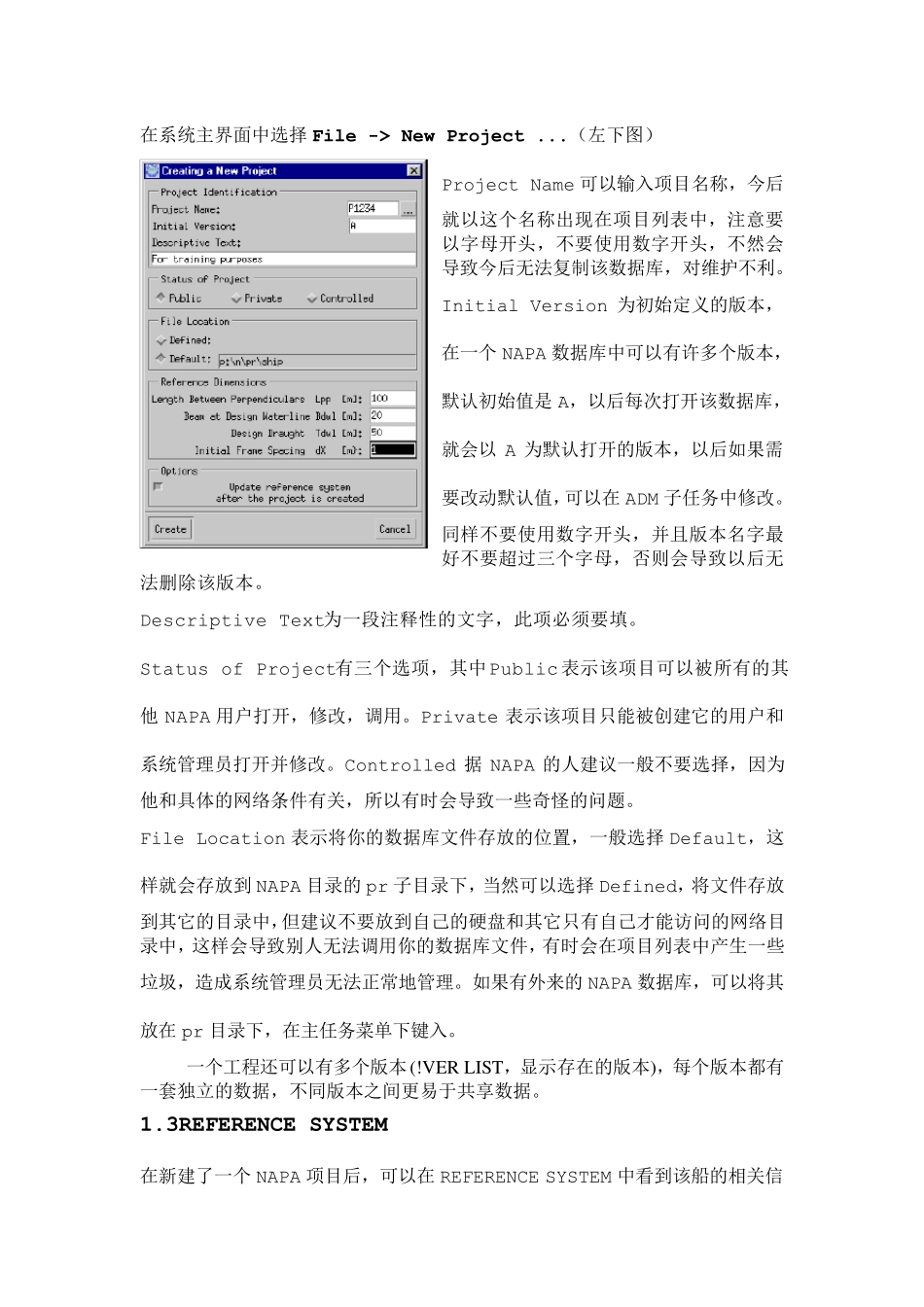

NAPA建模细则_第2页
2/52

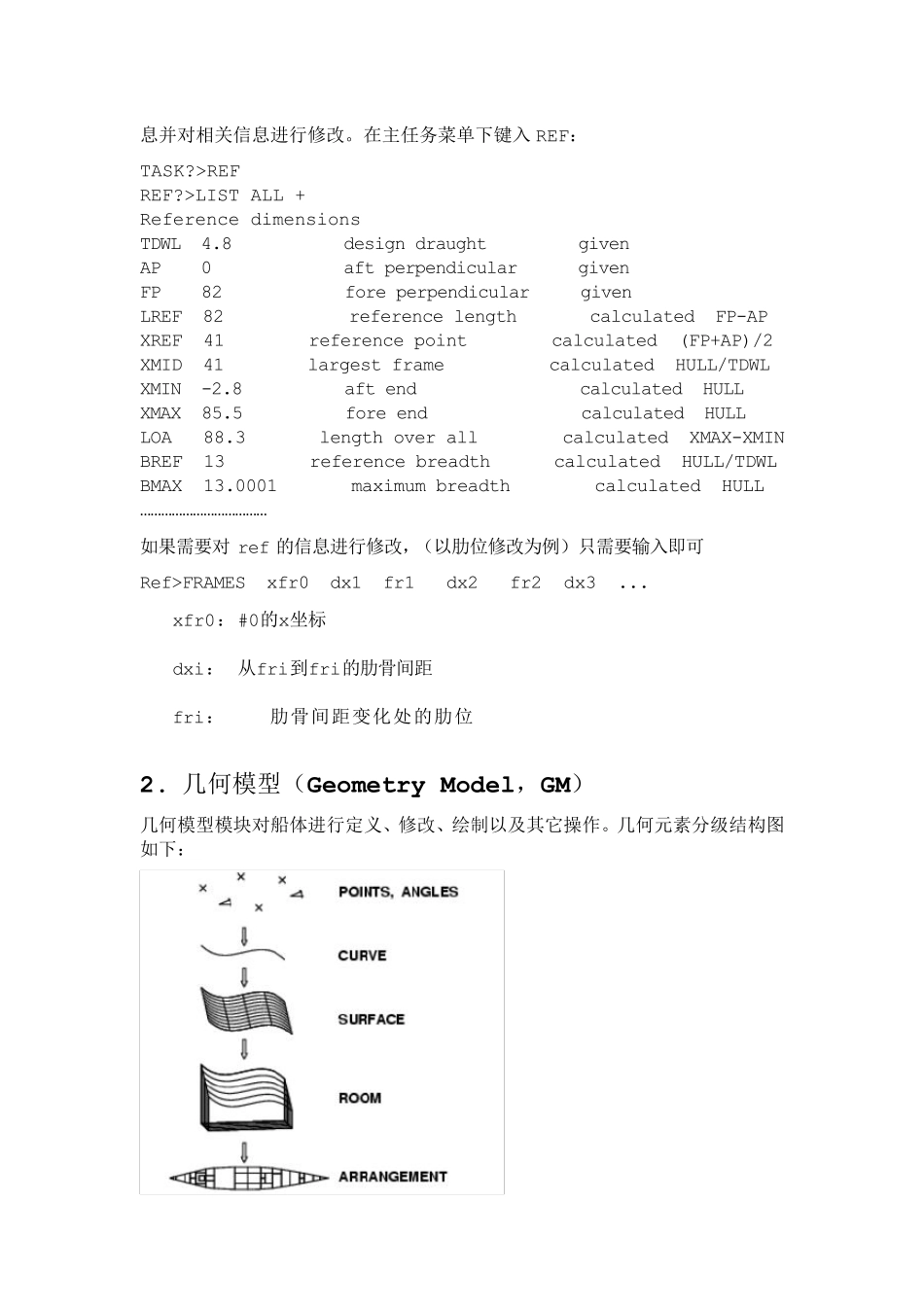

NAPA建模细则_第3页
3/52
NAPA 建模使用细则 1 系统界面 1.1 打开napa 软件 图一是启动界面,图二是登录界面 图1 图2 进入到 napa 界面 1.2 新建项目 在系统主界面中选择File -> New Project ...(左下图) Project Name 可以输入项目名称,今后就以这个名称出现在项目列表中,注意要以字母开头,不要使用数字开头,不然会导致今后无法复制该数据库,对维护不利。 Initial Version 为初始定义的版本,在一个NAPA 数据库中可以有许多个版本,默认初始值是 A,以后每次打开该数据库,就会以A 为默认打开的版本,以后如果需要改动默认值,可以在ADM 子任务中修改。同样不要使用数字开头,并且版本名字最好不要超过三个字母,否则会导致以后无法删除该版本。 Descriptive Text为一段注释性的文字,此项必须要填。 Status of Project有三个选项,其中Public 表示该项目可以被所有的其他 NAPA 用户打开,修改,调用。Private 表示该项目只能被创建它的用户和系统管理员打开并修改。Controlled 据NAPA 的人建议一般不要选择,因为他和具体的网络条件有关,所以有时会导致一些奇怪的问题。 File Location 表示将你的数据库文件存放的位置,一般选择Default,这样就会存放到 NAPA 目录的 pr 子目录下,当然可以选择Defined,将文件存放到其它的目录中,但建议不要放到自己的硬盘和其它只有自己才能访问的网络目录中,这样会导致别人无法调用你的数据库文件,有时会在项目列表中产生一些垃圾,造成系统管理员无法正常地管理。如果有外来的 NAPA 数据库,可以将其放在pr 目录下,在主任务菜单下键入。 一个工程还可以有多个版本 (!VER LIST,显示存在的版本),每个版本都有一套独立的数据,不同版本之间更易于共享数据。 1.3REFERENCE SYSTEM 在新建了一个NAPA 项目后,可以在REFERENCE SYSTEM 中看到该船的相关信息并对相关信息进行修改。在主任务菜单下键入REF: TASK?>REF REF?>LIST ALL + Reference dimensions TDWL 4.8 design draught given AP 0 aft perpendicular given FP 82 fore perpendicular given LREF 82 reference length calculated FP-AP XREF 41 reference point calculated (FP+AP)/2 XMID 41 largest frame calculated HULL/TDWL XMIN -2.8 aft end calculated HULL XMAX 85.5 fore end calculated HULL LOA 88.3 length over all calcula...
