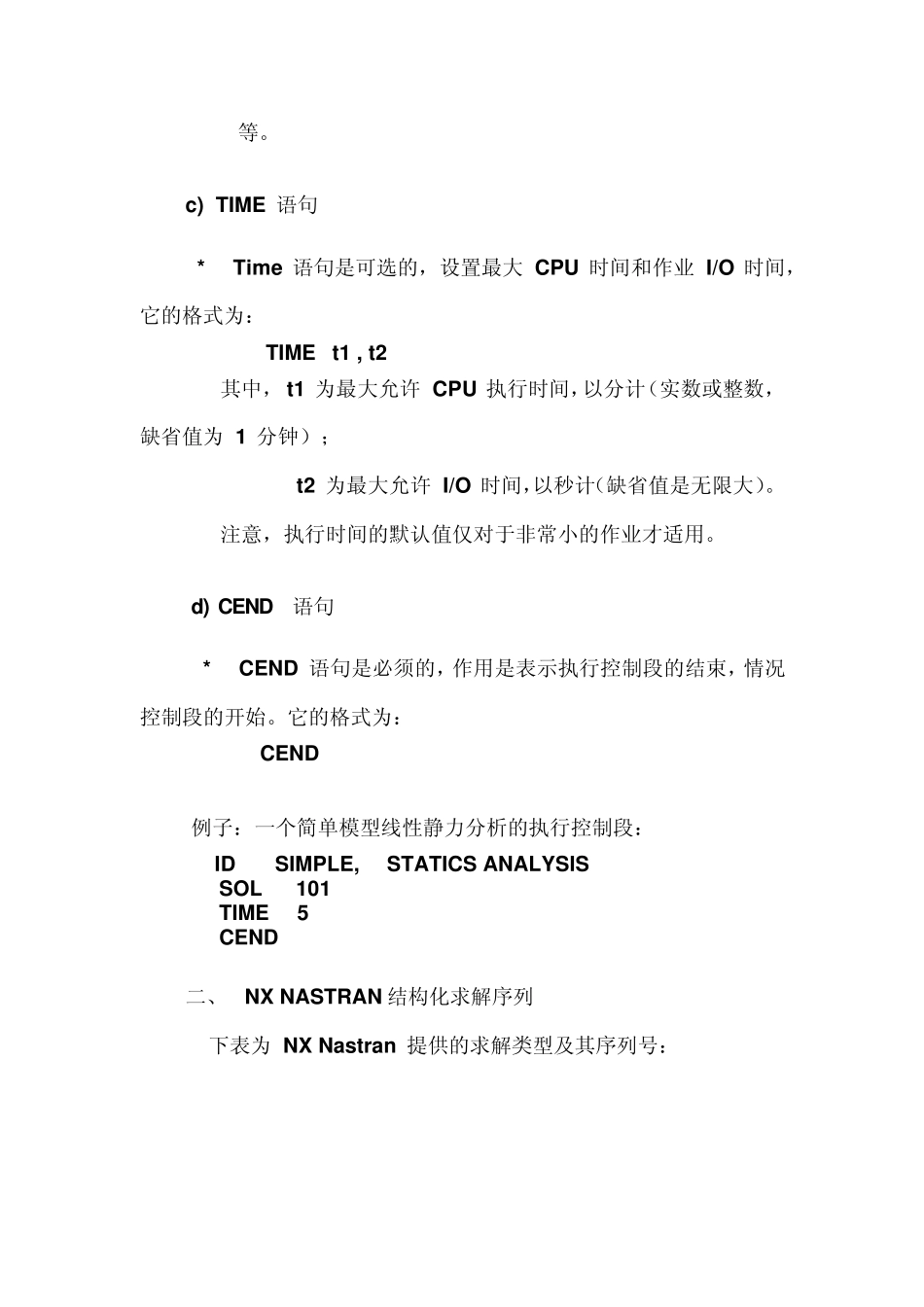

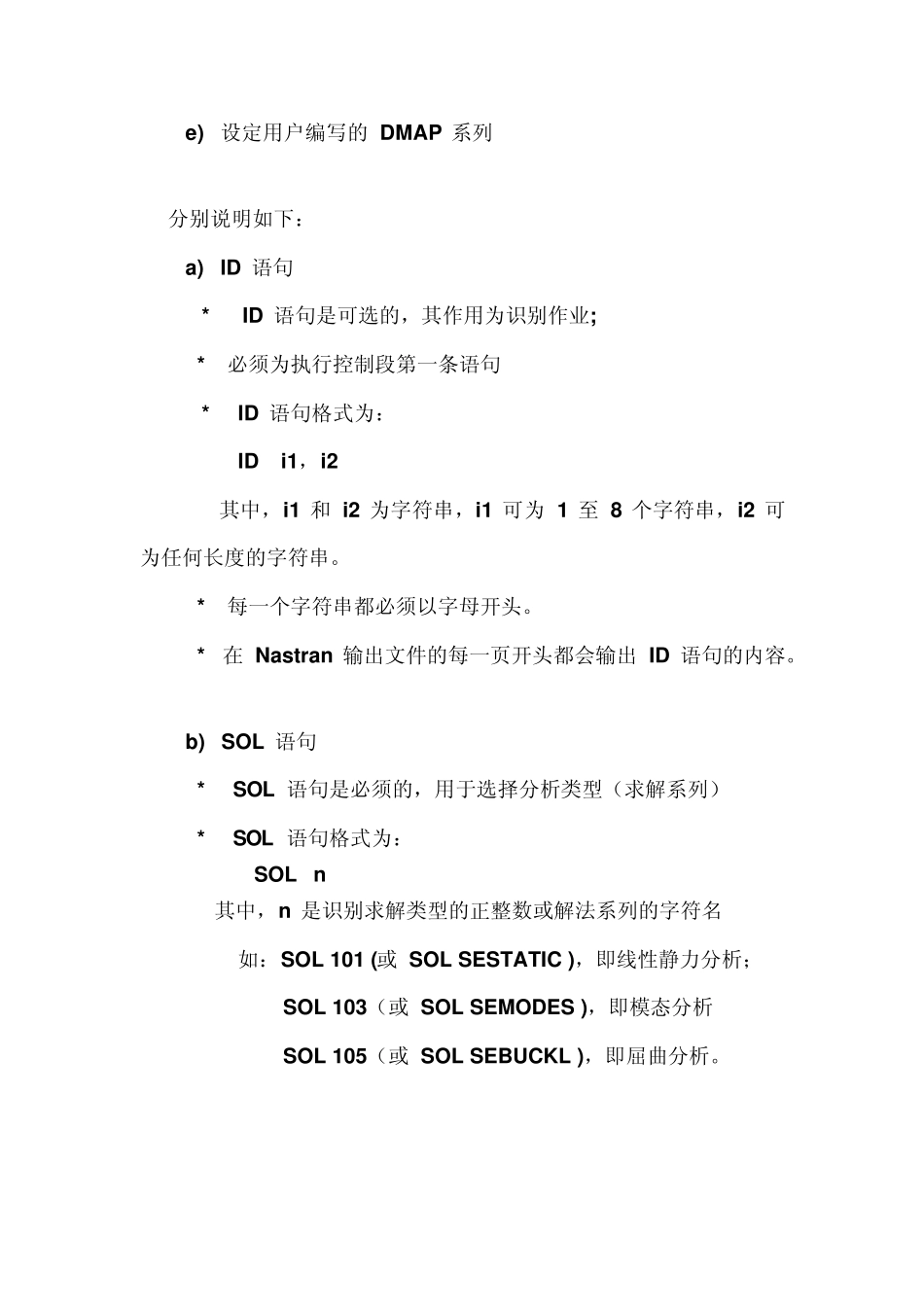

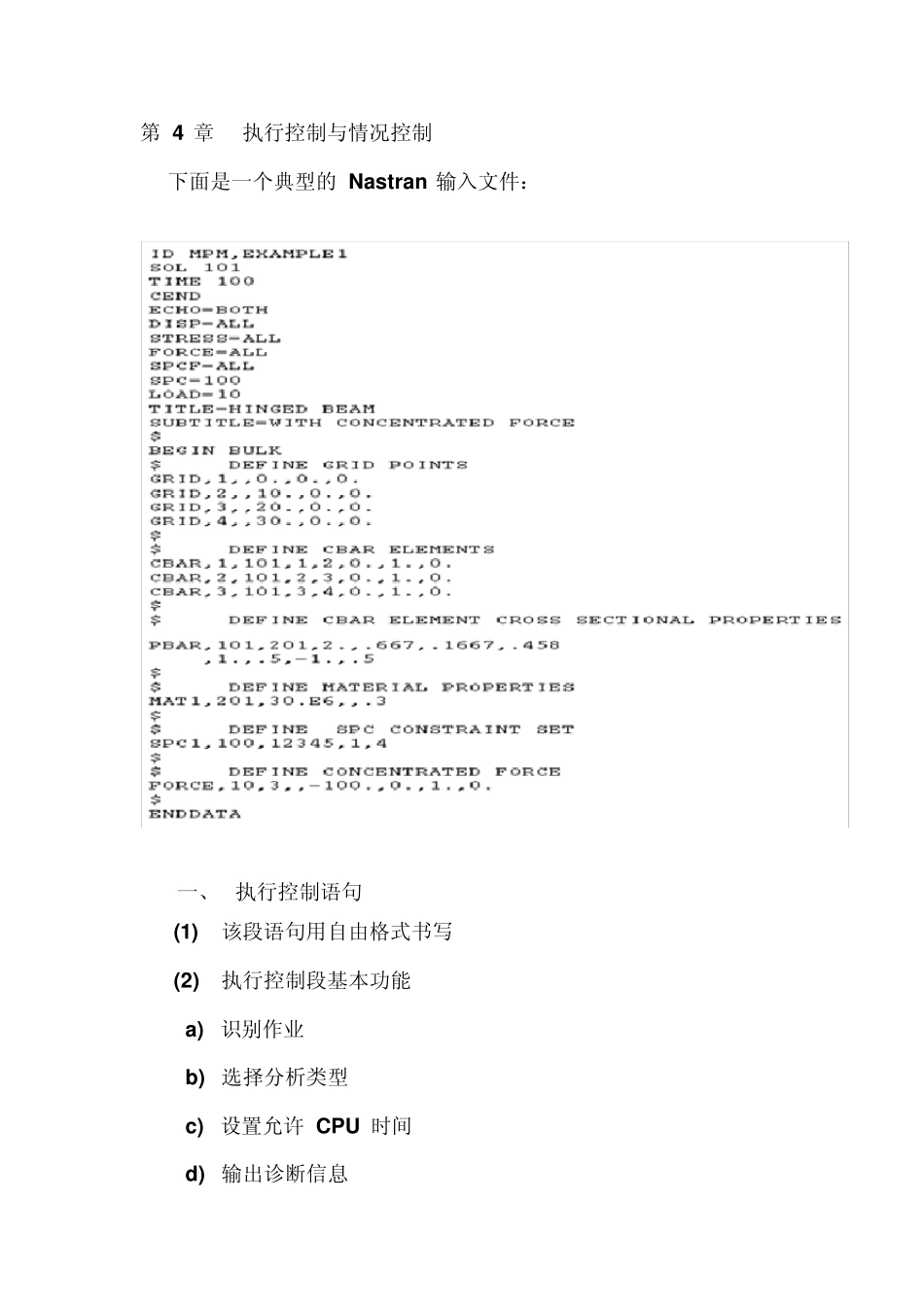

第 4 章 执行控制与情况控制 下面是一个典型的 Nastran 输入文件： 一、 执行控制语句 (1) 该段语句用自由格式书写 (2) 执行控制段基本功能 a) 识别作业 b) 选择分析类型 c) 设置允许 CPU 时间 d) 输出诊断信息 e) 设定用户编写的 DMAP 系列 分别说明如下： a) ID 语句 * ID 语句是可选的，其作用为识别作业; * 必须为执行控制段第一条语句 * ID 语句格式为： ID i1，i2 其中，i1 和 i2 为字符串，i1 可为 1 至 8 个字符串，i2 可为任何长度的字符串。 * 每一个字符串都必须以字母开头。 * 在 Nastran 输出文件的每一页开头都会输出 ID 语句的内容。 b) SOL 语句 * SOL 语句是必须的，用于选择分析类型（求解系列） * SOL 语句格式为： SOL n 其中，n 是识别求解类型的正整数或解法系列的字符名 如：SOL 101 (或 SOL SESTATIC )，即线性静力分析； SOL 103（或 SOL SEMODES )，即模态分析 SOL 105（或 SOL SEBUCKL )，即屈曲分析。 等。 c) TIME 语句 * Time 语句是可选的，设置最大 CPU 时间和作业 I/O 时间，它的格式为： TIME t1 , t2 其中， t1 为最大允许 CPU 执行时间，以分计（实数或整数，缺省值为 1 分钟）； t2 为最大允许 I/O 时间，以秒计（缺省值是无限大）。 注意，执行时间的默认值仅对于非常小的作业才适用。 d) CEND 语句 * CEND 语句是必须的，作用是表示执行控制段的结束，情况控制段的开始。它的格式为： CEND 例子：一个简单模型线性静力分析的执行控制段： ID SIMPLE, STATICS ANALYSIS SOL 101 TIME 5 CEND 二、 NX NASTRAN 结构化求解序列 下表为 NX Nastran 提供的求解类型及其序列号： 三、 情况控制指令 * 情况控制段是 NX NASTRAN 输入文件的必须部分 * 跟在执行控制段 (CEND) 后，在模型数据集 (BEGIN BULK) 之前 * 基本功能： 选取载荷与约束条件等模型数据； 选取输出结果； 定义子情况; * 情况控制指令均用自由格式书写 1. 输出选择： TITLE = {任何 BCD 数据} SUBTITLE = {任何 BCD 数据} LABEL={任何 BCD 数据} TITLE、SUBTITLE 和 LABEL 分别定义输出每页第一行、第二行和第三行标题。 ECHO = SORT，打印分好类的模型数据； = UNSORT，打印未分类的模型数据； = BOTH，打印分类和未分类两种数据； = NONE，不...
