NBU备份实验手册VIP免费

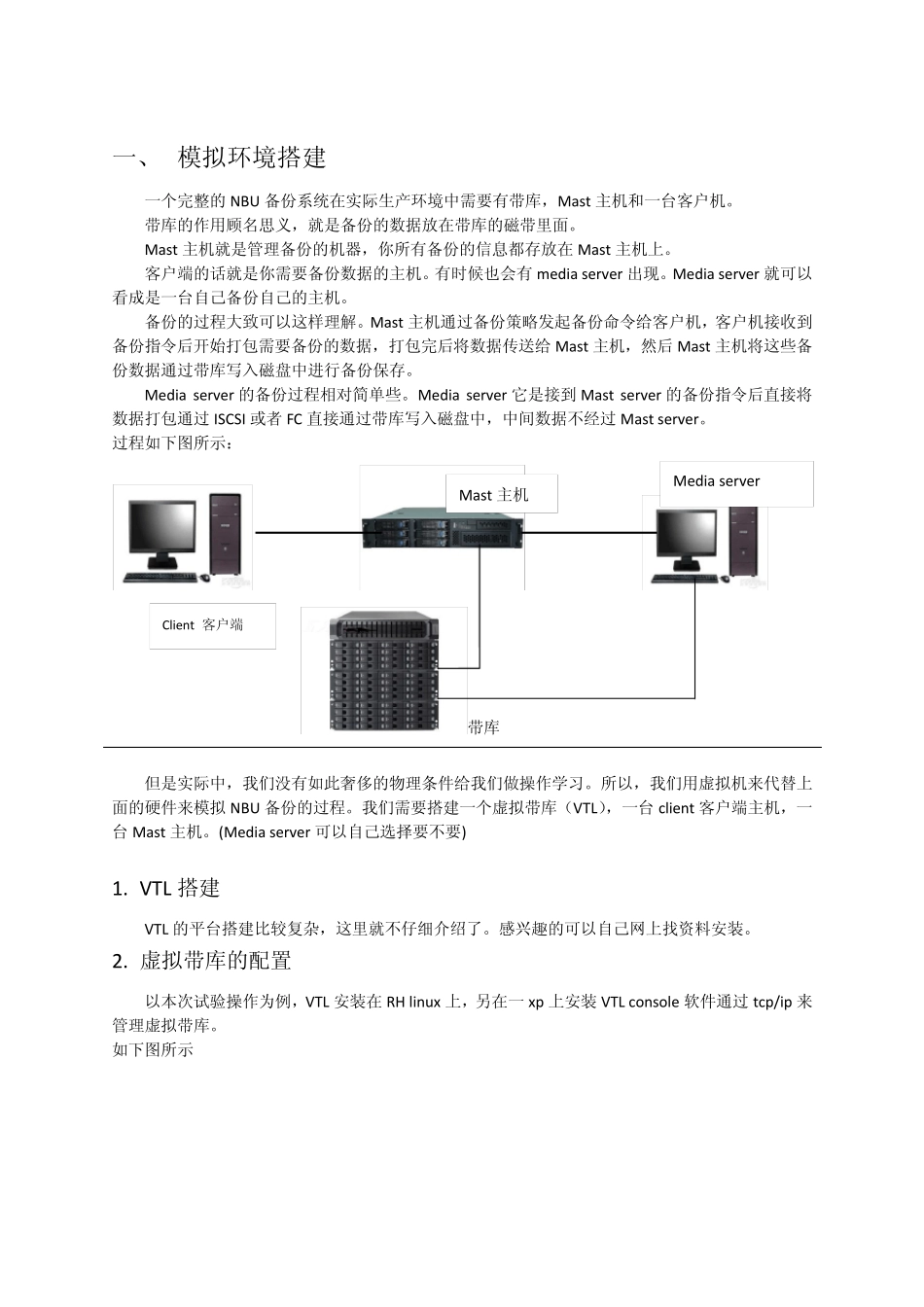

一、 模拟环境搭建 一个完整的 NBU 备份系统在实际生产环境中需要有带库，Mast 主机和一台客户机。 带库的作用顾名思义，就是备份的数据放在带库的磁带里面。 Mast 主机就是管理备份的机器，你所有备份的信息都存放在 Mast 主机上。 客户端的话就是你需要备份数据的主机。有时候也会有 media server 出现。Media server 就可以看成是一台自己备份自己的主机。 备份的过程大致可以这样理解。Mast 主机通过备份策略发起备份命令给客户机，客户机接收到备份指令后开始打包需要备份的数据，打包完后将数据传送给 Mast 主机，然后 Mast 主机将这些备份数据通过带库写入磁盘中进行备份保存。 Media server 的备份过程相对简单些。Media server 它是接到 Mast server 的备份指令后直接将数据打包通过 ISCSI 或者 FC 直接通过带库写入磁盘中，中间数据不经过 Mast server。 过程如下图所示： 带库 但是实际中，我们没有如此奢侈的物理条件给我们做操作学习。所以，我们用虚拟机来代替上面的硬件来模拟 NBU 备份的过程。我们需要搭建一个虚拟带库（VTL），一台 client 客户端主机，一台 Mast 主机。(Media server 可以自己选择要不要) 1. VTL 搭建 VTL 的平台搭建比较复杂，这里就不仔细介绍了。感兴趣的可以自己网上找资料安装。 2. 虚拟带库的配置 以本次试验操作为例，VTL 安装在 RH linux 上，另在一xp 上安装 VTL console 软件通过 tcp/ip 来管理虚拟带库。 如下图所示 Client 客户端 Mast 主机 Media server 装有VTL console 的XP 系统 虚拟带库VTL 或者VTL console 和VTL 直接装在同一台虚拟机中也行。 3. VTL 配置 打开桌面上VTL console 图标，选择Edit——Add。如下如所示。 在接下来的弹出界面中输入装有VTL 主机的IP 地址，用户名密码，点击 OK。 显示链接成功，此时左侧边栏会有VTL 的菜单栏，说明已经管理上了该 VTL。就可以继续操作了。这里需要注意的是，VTL console 的版本一定要大于或者等于你的 VTL 版本，不然的话很可能会连接不成功。 初次连接上，需要初始化 VTL 主机上的硬盘。这样才能管理，将磁盘虚拟化成磁带。 如下图：最后加载的一块盘(0.0.5.0)与前面的 4 块盘状态不一样，需要经过初始化才能使用。右键该磁盘， 右键该磁盘，弹出的界面,YES。初始化成功。 紧接着就可以创建一个虚拟带库了。 选择Virtual Tape...
