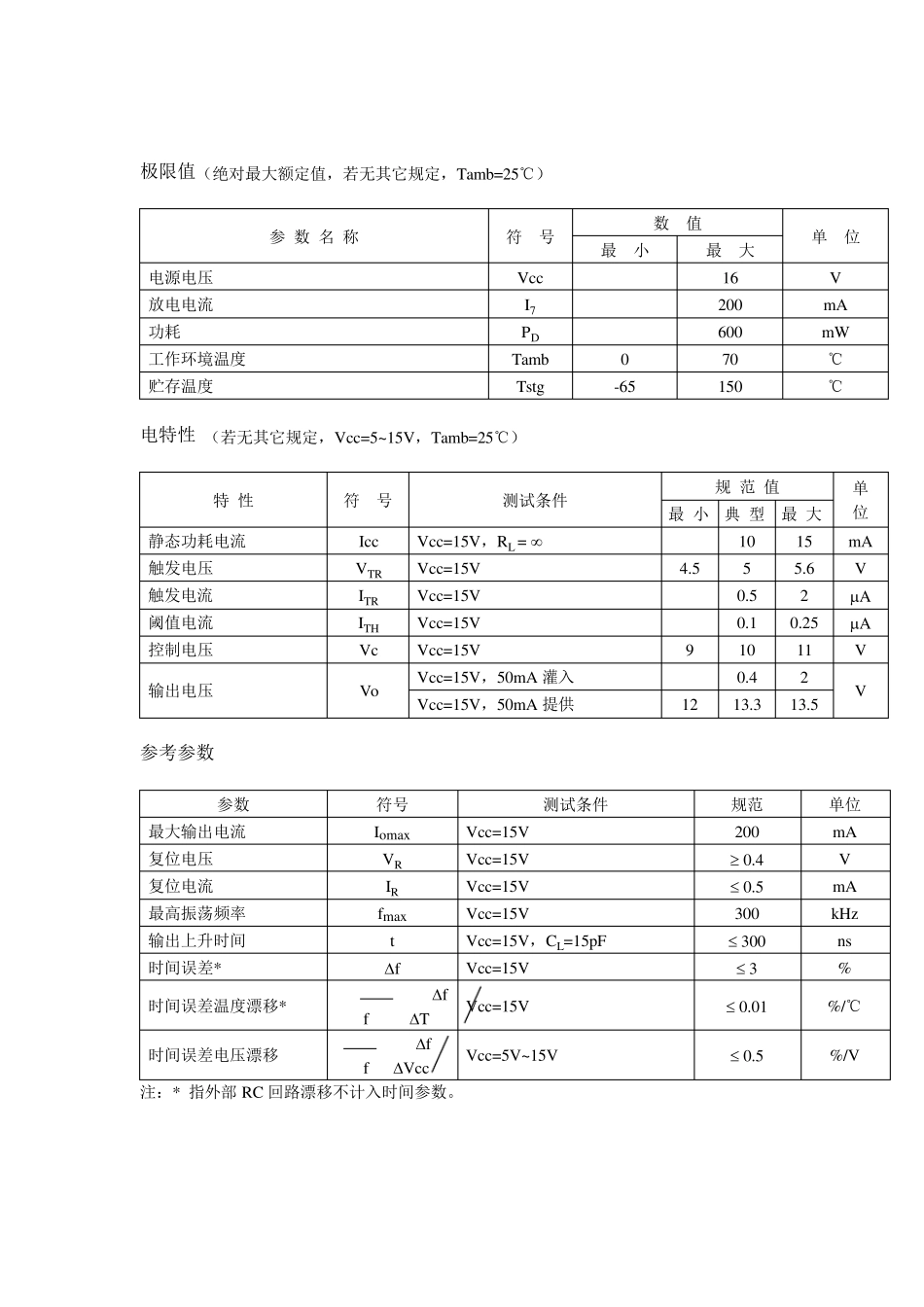

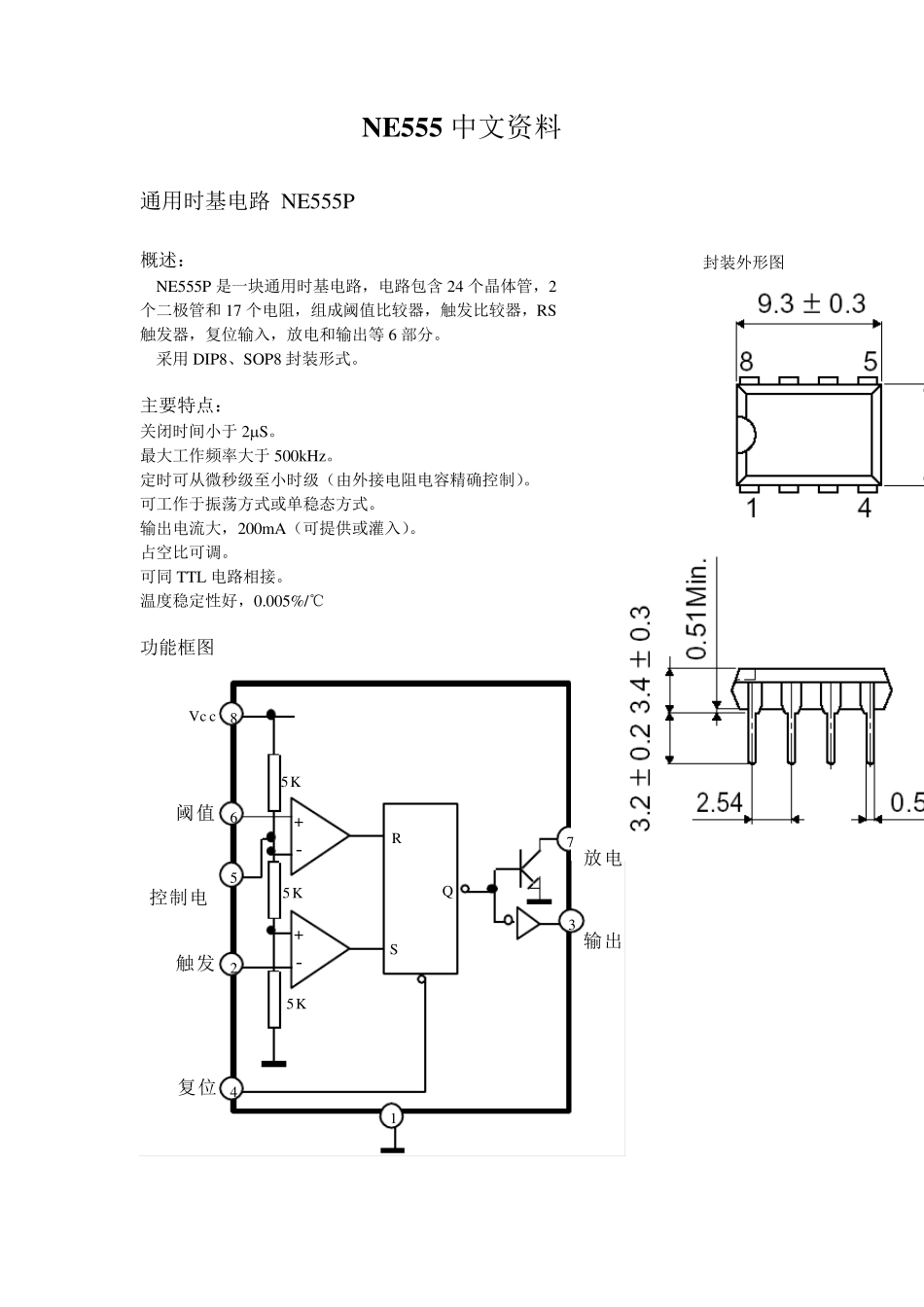

NE555 中文资料 通用时基电路 NE555P 概述： 封装外形图 NE555P 是一块通用时基电路，电路包含24 个晶体管，2个二极管和17 个电阻，组成阈值比较器，触发比较器，RS触发器，复位输入，放电和输出等6 部分。 采用DIP8、SOP8 封装形式。 主要特点： 关闭时间小于2S。 最大工作频率大于500kHz。 定时可从微秒级至小时级（由外接电阻电容精确控制）。 可工作于振荡方式或单稳态方式。 输出电流大，200mA（可提供或灌入）。 占空比可调。 可同TTL 电路相接。 温度稳定性好，0.005%/℃ 功能框图 +- 5K 5K 5K+-RSQ 8Vc c6阈值5控制电压2触发4复位1地3输出7放电 极限值（绝对最大额定值，若无其它规定，Tamb=25℃） 参 数 名 称 符 号 数 值 单 位 最 小 最 大 电源电压 Vcc 16 V 放电电流 I7 200 mA 功耗 PD 600 mW 工作环境温度 Tamb 0 70 ℃ 贮存温度 Tstg -65 150 ℃ 电特性 （若无其它规定，Vcc=5~15V，Tamb=25℃） 特 性 符 号 测试条件 规 范 值 单 位 最 小 典 型 最 大 静态功耗电流 Icc Vcc=15V，RL =  10 15 mA 触发电压 VTR Vcc=15V 4.5 5 5.6 V 触发电流 ITR Vcc=15V 0.5 2 A 阈值电流 ITH Vcc=15V 0.1 0.25 A 控制电压 Vc Vcc=15V 9 10 11 V 输出电压 Vo Vcc=15V，50mA 灌入 0.4 2 V Vcc=15V，50mA 提供 12 13.3 13.5 参考参数 参数 符号 测试条件 规范 单位 最大输出电流 Iomax Vcc=15V 200 mA 复位电压 VR Vcc=15V  0.4 V 复位电流 IR Vcc=15V  0.5 mA 最高振荡频率 fmax Vcc=15V 300 kHz 输出上升时间 t Vcc=15V，CL=15pF  300 ns 时间误差* f Vcc=15V  3 % 时间误差温度漂移* f f T Vcc=15V  0.01 %/℃ 时间误差电压漂移 f f Vcc Vcc=5V~15V  0.5 %/V 注：* 指外部 RC 回路漂移不计入时间参数。 应用图 15327648 0.01uF 100pF~1000uF 2K~10M 20K 0.01uF101VoViVc c1532768 R 20K R RC 4Vc cVoBAL1. 单稳态延时电路2. 多谐振荡电路 1526348 0.01uF R C Vc cVo启动1526348 0.01uF R C Vc cVo启动3.开机延迟电路：接通电源输出Vo 由低跳变到高而延迟的电路。 延迟时间：td=1.1RC4.开机延迟电路：接通电源输出Vo 由高跳变到低而延迟的电路。 延迟时间：td=1.1RC 555 芯...
