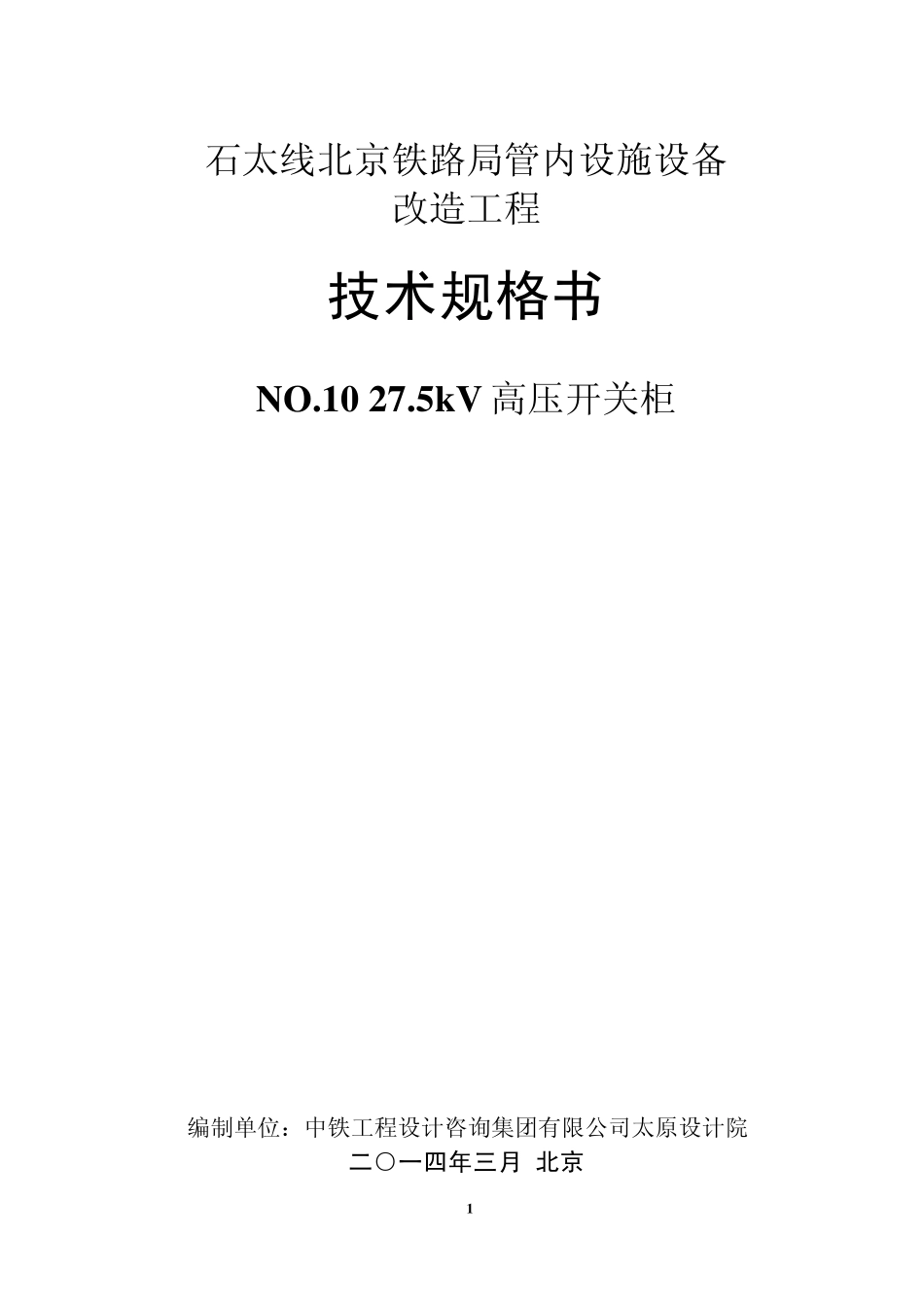

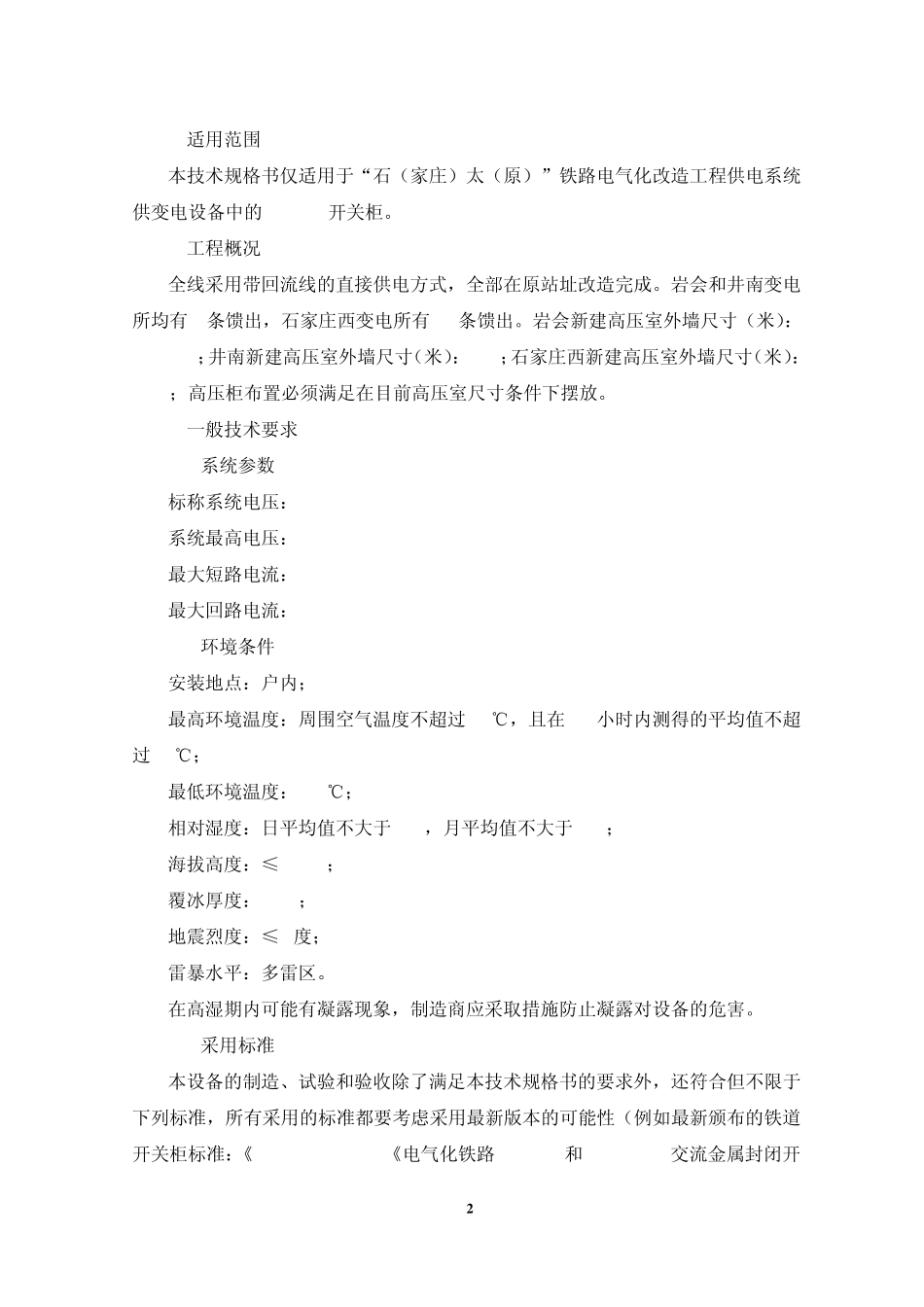

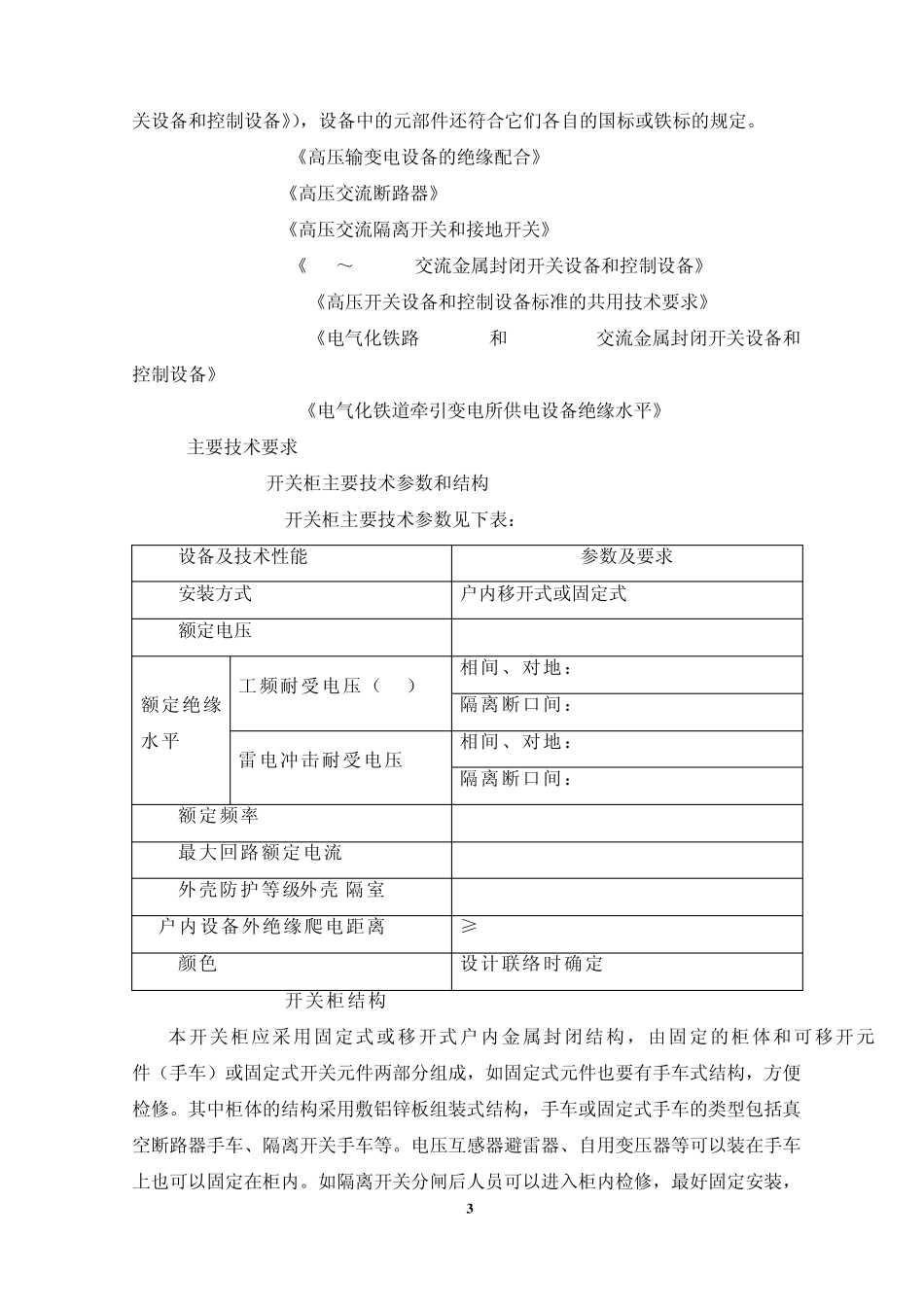

1 石太线北京铁路局管内设施设备 改造工程 技术规格书 NO.10 27.5kV 高压开关柜 编制单位：中铁工程设计咨询集团有限公司太原设计院 二○一四年三月 北京 2 1 适用范围 本技术规格书仅适用于“石（家庄）太（原）”铁路电气化改造工程供电系统供变电设备中的 27.5kV开关柜。 2 工程概况 全线采用带回流线的直接供电方式，全部在原站址改造完成。岩会和井南变电所均有 4条馈出，石家庄西变电所有 11条馈出。岩会新建高压室外墙尺寸（米）：20.35x9；井南新建高压室外墙尺寸（米）：18x9；石家庄西新建高压室外墙尺寸（米）：32x9；高压柜布置必须满足在目前高压室尺寸条件下摆放。 3 一般技术要求 3.1系统参数 标称系统电压：27.5kV 系统最高电压：31.5kV 最大短路电流：31.5kA 最大回路电流：3150A 3.2环境条件 安装地点：户内； 最高环境温度：周围空气温度不超过 45℃，且在 24小时内测得的平均值不超过 35℃； 最低环境温度：-15℃； 相对湿度：日平均值不大于95%，月平均值不大于90%； 海拔高度：≤1000m； 覆冰厚度：10mm； 地震烈度：≤7度； 雷暴水平：多雷区。 在高湿期内可能有凝露现象，制造商应采取措施防止凝露对设备的危害。 3.3采用标准 本设备的制造、试验和验收除了满足本技术规格书的要求外，还符合但不限于下列标准，所有采用的标准都要考虑采用最新版本的可能性（例如最新颁布的铁道开关柜标准：《GB/T28428-2012《电气化铁路 27.5kV和 2X27.5kV交流金属封闭开 3 关设备和控制设备》），设备中的元部件还符合它们各自的国标或铁标的规定。 GB311.1-1997 《高压输变电设备的绝缘配合》 GB1984-2003 《高压交流断路器》 GB1985-2004 《高压交流隔离开关和接地开关》 GB 3906-2006 《3.6～40.5kV交流金属封闭开关设备和控制设备》 GB/T11022-2011 《高压开关设备和控制设备标准的共用技术要求》 GB/T28428-2012 《电气化铁路27.5kV和2X27.5kV交流金属封闭开关设备和控制设备》 TB/T2805-1997 《电气化铁道牵引变电所供电设备绝缘水平》 4 主要技术要求 4.1 27.5kV开关柜主要技术参数和结构 4.1.1 27.5kV开关柜主要技术参数见下表： 设备及技术性能 参数及要求 安装方式 户内移开式或固定式 额定电压 27.5kV 额定绝缘水平 工频耐受电压（1min） 相间、对地： 95kV 隔离断口间：115kV 雷电冲击耐受电压 相间、对地：185kV 隔离断口间：215kV 额定...
