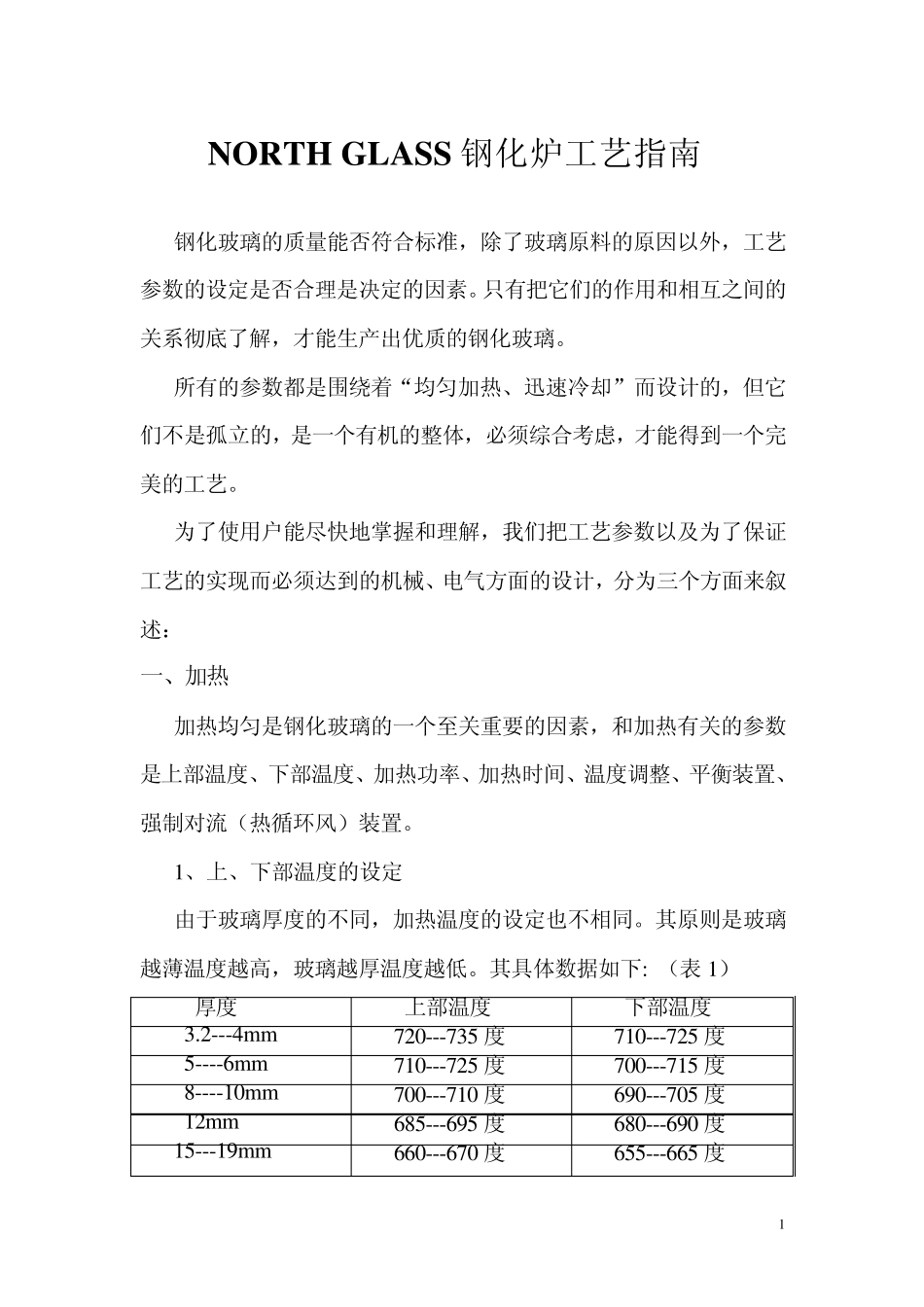

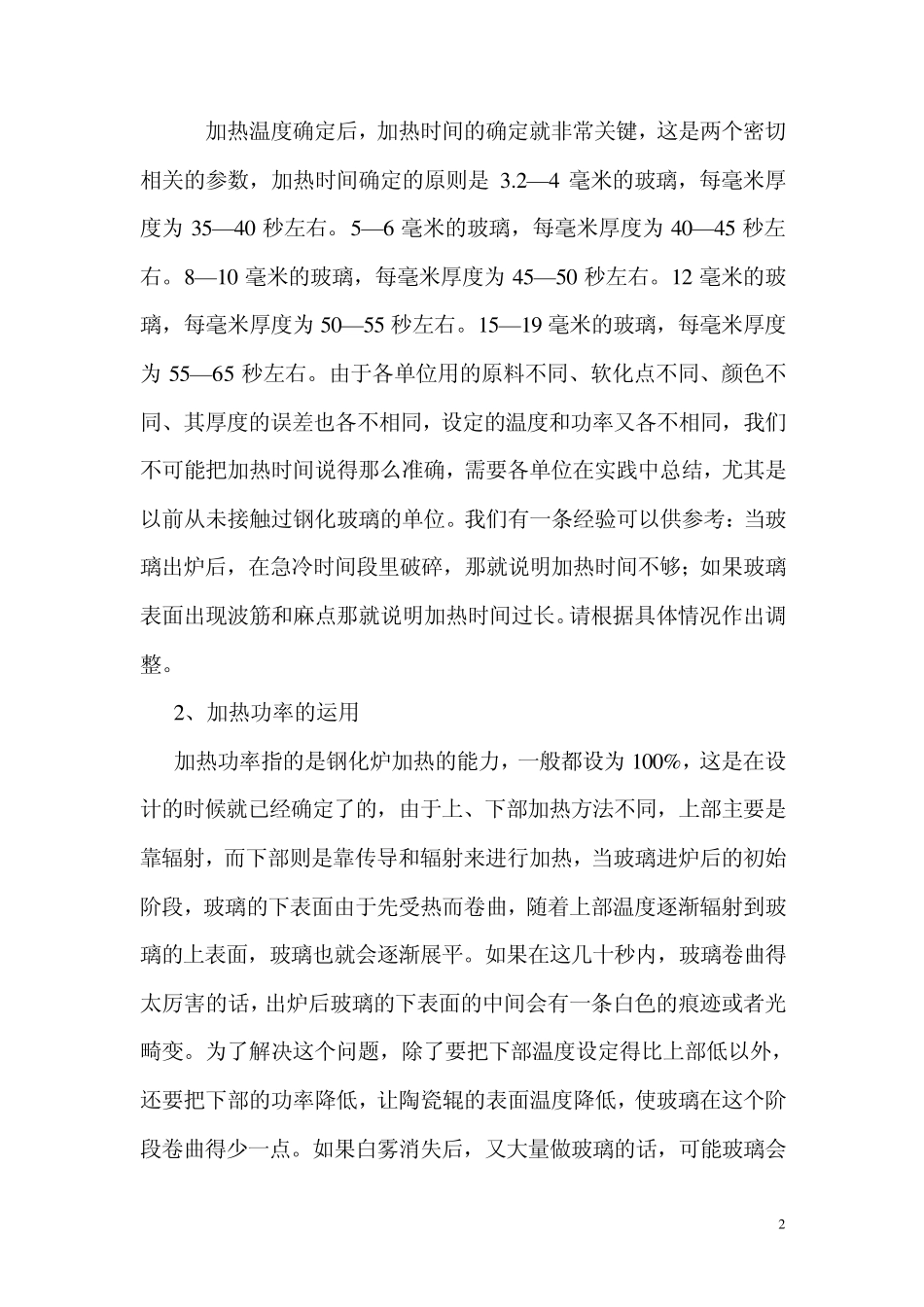

1 NORTH GLASS 钢化炉工艺指南 钢化玻璃的质量能否符合标准，除了玻璃原料的原因以外，工艺参数的设定是否合理是决定的因素。只有把它们的作用和相互之间的关系彻底了解，才能生产出优质的钢化玻璃。 所有的参数都是围绕着“均匀加热、迅速冷却”而设计的，但它们不是孤立的，是一个有机的整体，必须综合考虑，才能得到一个完美的工艺。 为了使用户能尽快地掌握和理解，我们把工艺参数以及为了保证工艺的实现而必须达到的机械、电气方面的设计，分为三个方面来叙述： 一、 加热 加热均匀是钢化玻璃的一个至关重要的因素，和加热有关的参数是上部温度、下部温度、加热功率、加热时间、温度调整、平衡装置、强制对流（热循环风）装置。 1、上、下部温度的设定 由于玻璃厚度的不同，加热温度的设定也不相同。其原则是玻璃越薄温度越高，玻璃越厚温度越低。其具体数据如下: （表 1） 厚度 上部温度 下部温度 3.2---4m m 720---735 度 710---725 度 5----6m m 710---725 度 700---715 度 8----10m m 700---710 度 690---705 度 12m m 685---695 度 680---690 度 15---19m m 660---670 度 655---665 度 2 加热温度确定后，加热时间的确定就非常关键，这是两个密切相关的参数，加热时间确定的原则是3 .2 —4 毫米的玻璃，每毫米厚度为3 5 —4 0 秒左右。5 —6 毫米的玻璃，每毫米厚度为4 0 —4 5 秒左右。8 —1 0 毫米的玻璃，每毫米厚度为4 5 —5 0 秒左右。1 2 毫米的玻璃，每毫米厚度为5 0 —5 5 秒左右。1 5 —1 9 毫米的玻璃，每毫米厚度为5 5 —6 5 秒左右。由于各单位用的原料不同、软化点不同、颜色不同、其厚度的误差也各不相同，设定的温度和功率又各不相同，我们不可能把加热时间说得那么准确，需要各单位在实践中总结，尤其是以前从未接触过钢化玻璃的单位。我们有一条经验可以供参考：当玻璃出炉后，在急冷时间段里破碎，那就说明加热时间不够；如果玻璃表面出现波筋和麻点那就说明加热时间过长。请根据具体情况作出调整。 2 、加热功率的运用 加热功率指的是钢化炉加热的能力，一般都设为1 0 0 %，这是在设计的时候就已经确定了的，由于上、下部加热方法不同，上部主要是靠辐射，而下部则是靠传导和辐射来进行加热，当玻璃进炉后的初始阶段，玻璃的下表面由于先受热而卷曲，随着上部温度逐渐辐射到玻璃的上表面，玻璃也就会逐渐展平。如果在这几...
