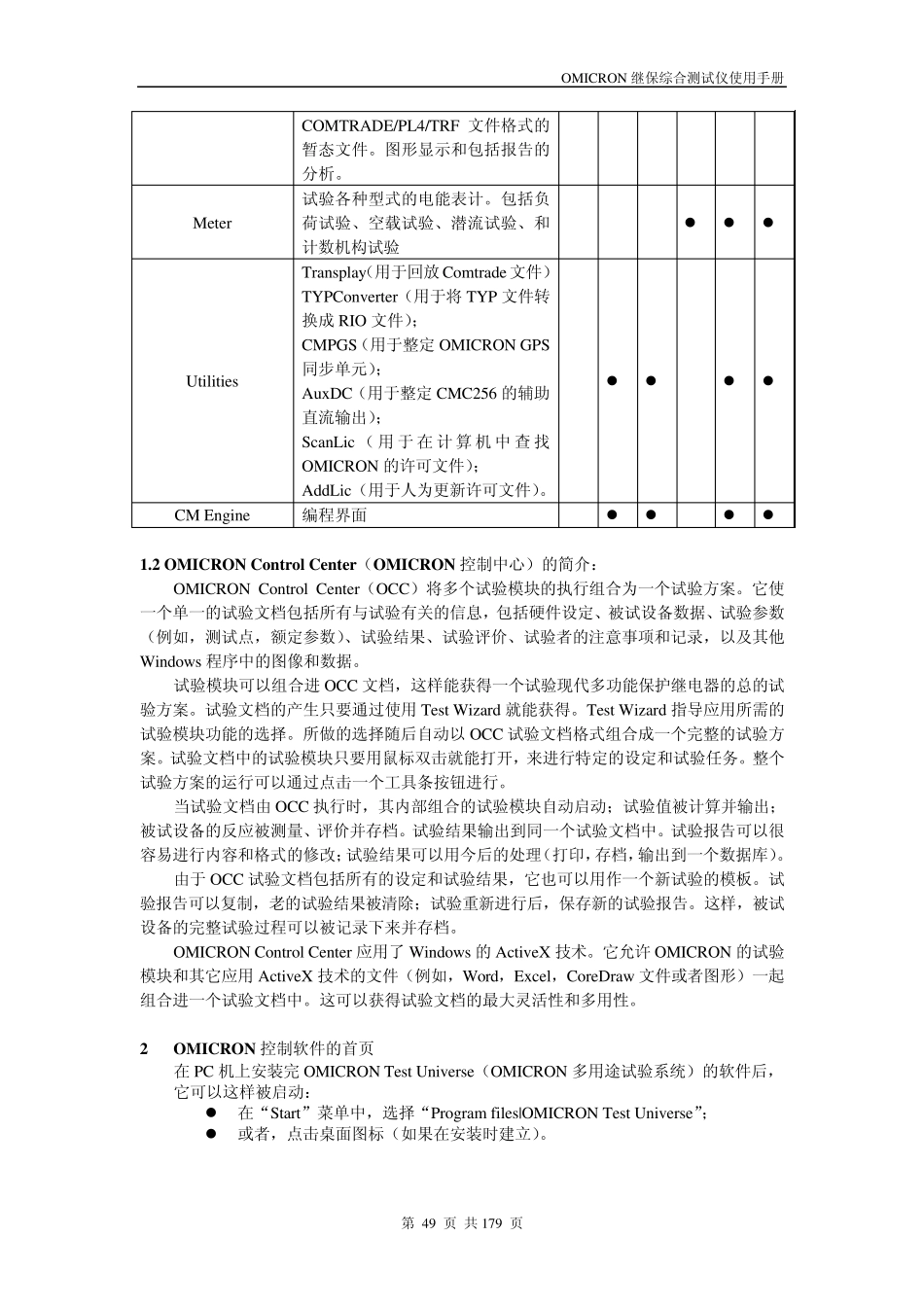

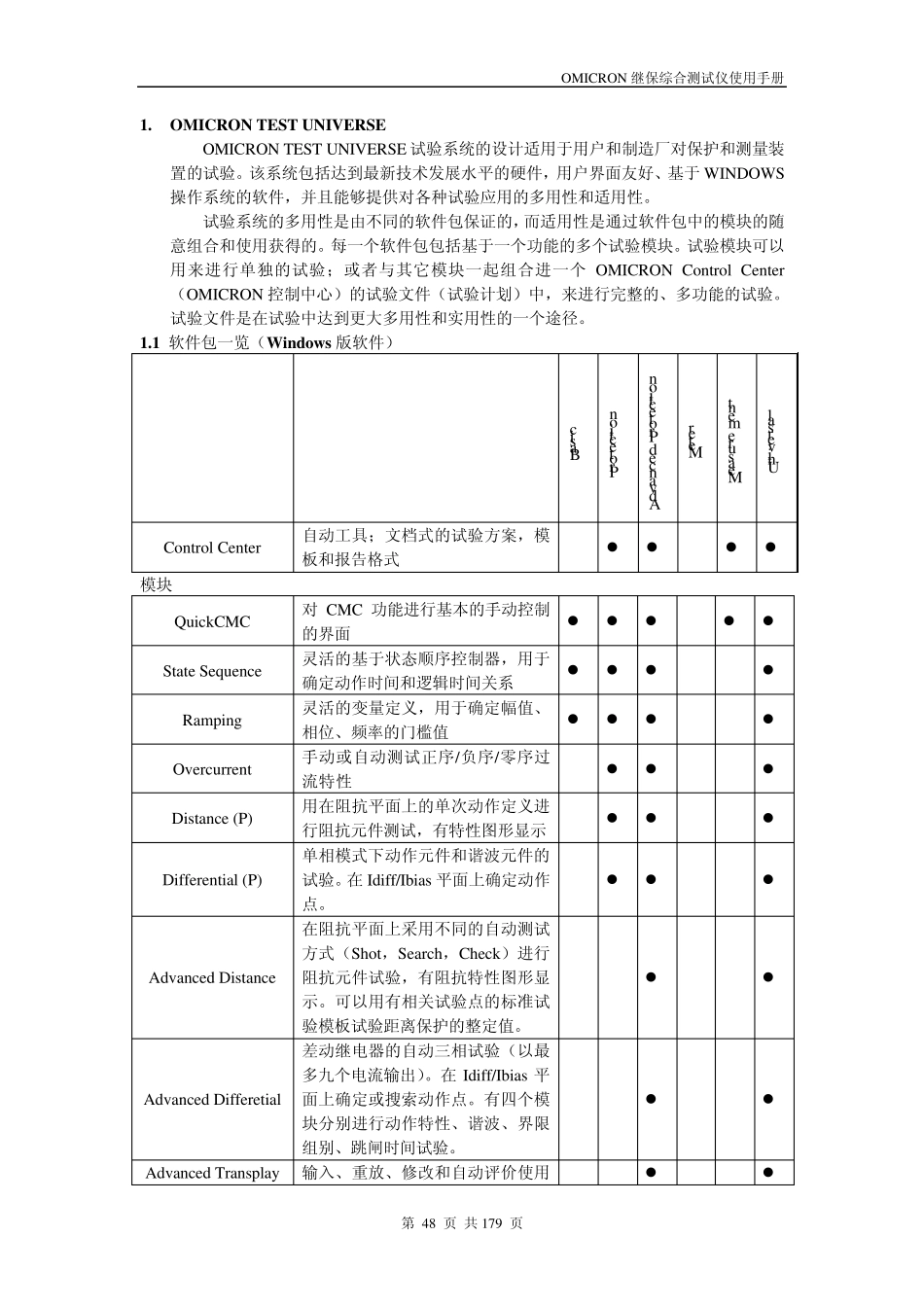

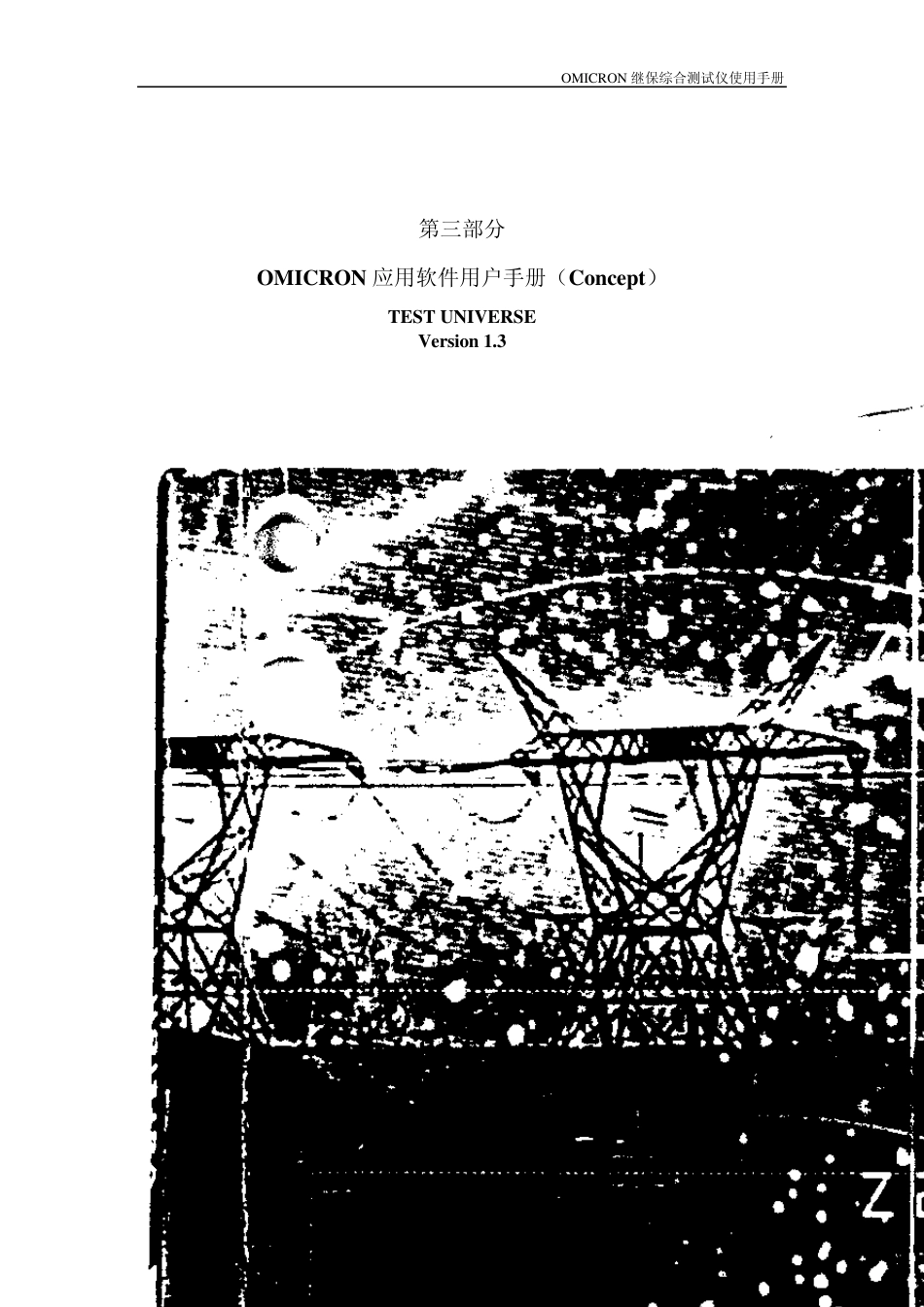

OMICRON 继保综合测试仪使用手册 第 47 页 共179 页 第三部分 OMICRON 应用软件用户手册（Concept） TEST UNIVERSE Version 1.3 OMICRON 继保综合测试仪使用手册 第 48 页 共179 页 1. OMICRON TEST UNIVERSE OMICRON TEST UNIVERSE 试验系统的设计适用于用户和制造厂对保护和测量装置的试验。该系统包括达到最新技术发展水平的硬件，用户界面友好、基于WINDOWS操作系统的软件，并且能够提供对各种试验应用的多用性和适用性。 试验系统的多用性是由不同的软件包保证的，而适用性是通过软件包中的模块的随意组合和使用获得的。每一个软件包包括基于一个功能的多个试验模块。试验模块可以用来进行单独的试验；或者与其它模块一起组合进一个 OMICRON Control Center（OMICRON 控制中心）的试验文件（试验计划）中，来进行完整的、多功能的试验。试验文件是在试验中达到更大多用性和实用性的一个途径。 1.1 软件包一览（Window s 版软件） Basic Protection Advanced Protection Meter Measurement Universal Control Center 自动工具；文档式的试验方案，模板和报告格式     模块 Qu ickCMC 对CMC 功能进行基本的手动控制的界面      State Sequ ence 灵活的基于状态顺序控制器，用于确定动作时间和逻辑时间关系     Ramping 灵活的变量定义，用于确定幅值、相位、频率的门槛值     Ov ercu rrent 手动或自动测试正序/负序/零序过流特性    Distance (P) 用在阻抗平面上的单次动作定义进行阻抗元件测试，有特性图形显示    Differential (P) 单相模式下动作元件和谐波元件的试验。在 Idiff/Ibias 平面上确定动作点。    Adv anced Distance 在阻抗平面上采用不同的自动测试方式（Shot，Search，Check）进行阻抗元件试验，有阻抗特性图形显示。可以用有相关试验点的标准试验模板试验距离保护的整定值。   Adv anced Differetial 差动继电器的自动三相试验（以最多九个电流输出）。在 Idiff/Ibias 平面上确定或搜索动作点。有四个模块分别进行动作特性、谐波、界限组别、跳闸时间试验。   Adv anced Transplay 输入、重放、修改和自动评价使用   OMICRON 继保综合测试仪使用手册 第 49 页 共 179 页 COMTRADE/PL4/TRF 文件格式的暂态文件。图形显示...
