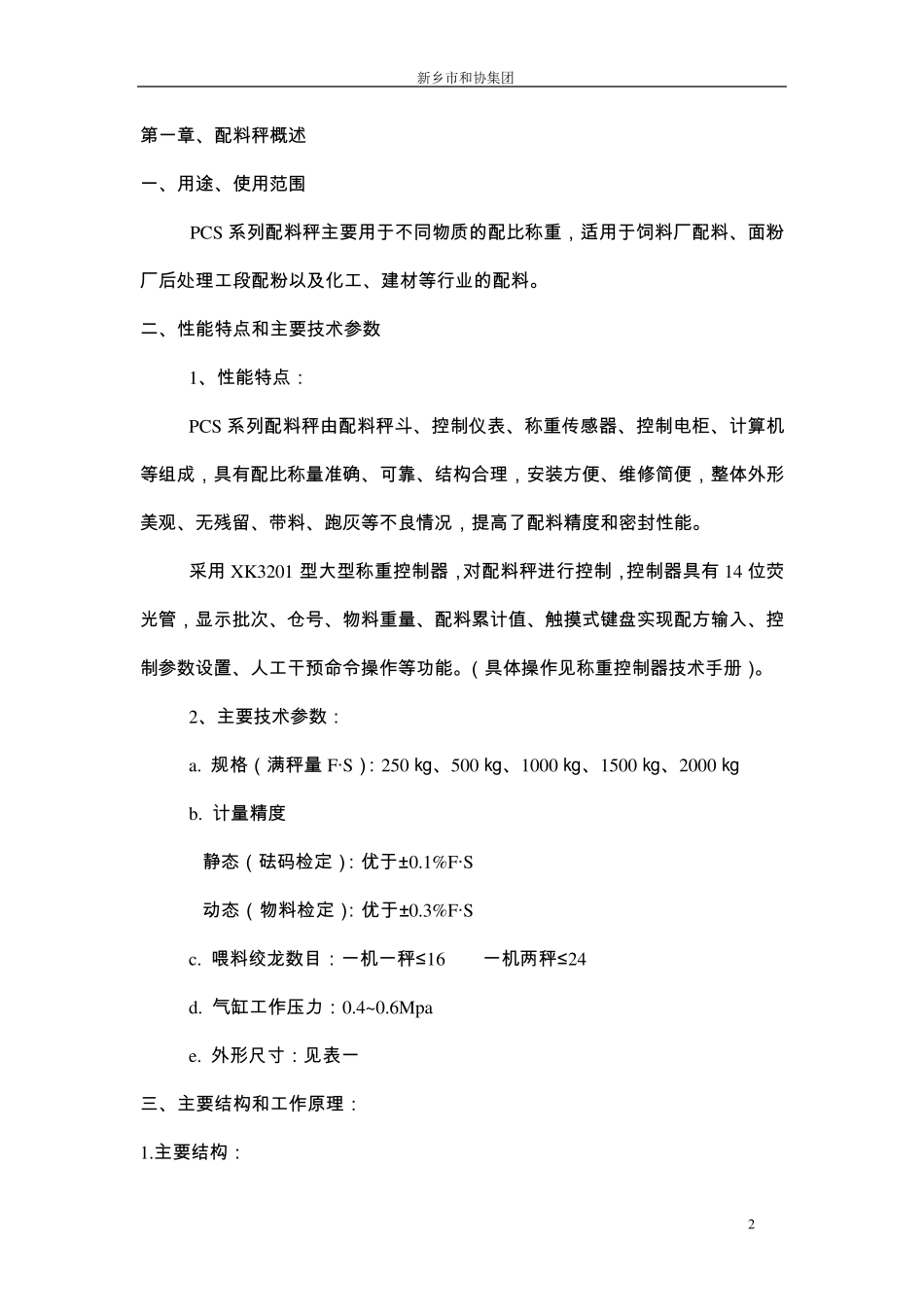

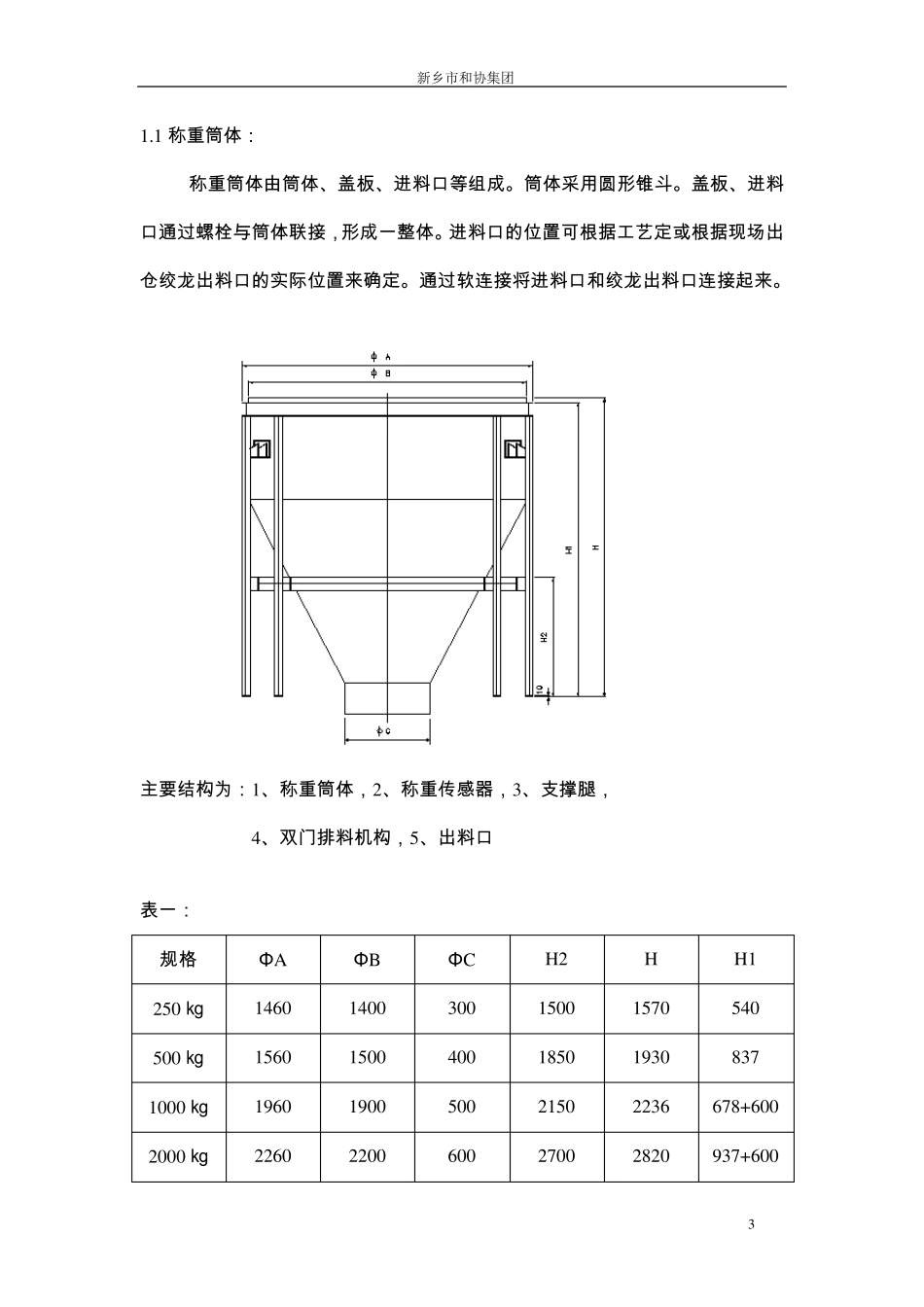

新乡市和协集团 1 PCS 型配料秤使用说明书 新乡市和协集团 2 第 一 章 、配料秤概述 一 、用途、使用范围 PCS 系列配料秤主要用于不同物质的配比称重，适用于饲料厂配料、面粉厂后处理工段配粉以及化工、建材等行业的配料。 二、性能特点和主要技术参数 1、性能特点： PCS 系列配料秤由配料秤斗、控制仪表、称重传感器、控制电柜、计算机等组成，具有配比称量准确、可靠、结构合理，安装方便、维修简便，整体外形美观、无残留、带料、跑灰等不良情况，提高了配料精度和密封性能。 采用 XK3201 型大型称重控制器，对配料秤进行控制，控制器具有 14 位荧光管，显示批次、仓号、物料重量、配料累 计值 、触 摸 式 键 盘 实 现 配方输 入 、控制参数设 置 、人 工干 预 命 令 操 作 等功 能。（ 具体操 作 见 称重控制器技术手 册 ） 。 2、主要技术参数： a. 规 格 （ 满 秤量 F·S）：250 ㎏ 、500 ㎏ 、1000 ㎏ 、1500 ㎏ 、2000 ㎏ b. 计量精度 静 态 （ 砝 码 检 定 ）：优 于±0.1%F·S 动 态 （ 物料检 定 ）：优 于±0.3%F·S c. 喂 料绞 龙 数目 ：一 机一 秤≤16 一 机两 秤≤24 d. 气 缸 工作 压 力 ：0.4~0.6Mpa e. 外形尺 寸 ：见 表一 三 、主要结构和工作 原 理： 1.主要结构： 新乡市和协集团 3 1.1 称 重 筒 体 ： 称 重 筒 体 由 筒 体 、盖 板 、进 料 口 等 组 成 。 筒 体 采 用 圆 形 锥 斗 。 盖 板 、进 料口 通 过 螺 栓 与 筒 体 联 接 ， 形 成 一 整 体 。 进 料 口 的 位 置 可 根 据 工 艺 定 或 根 据 现 场 出仓 绞 龙 出 料 口 的 实 际 位 置 来 确 定 。 通 过 软 连 接 将 进 料 口 和 绞 龙 出 料 口 连 接 起 来 。 主 要 结 构 为 ： 1、称 重 筒 体 ， 2、称 重 传 感 器 ， 3、支 撑 腿 ， 4、双 门 排 料 机 构 ， 5、出 料 口 表 一 ： 规 格 ΦA ΦB ΦC H2 H H1 250 ㎏ 1460 1400 300 1500 1570 540 500 ㎏ 1560 1500 400 1850 1930 837 1000 ㎏ 1960 1900 500 2150 2236 678+600 2000 ㎏ 2260 2200 600 2700 2820 937+600 新乡市和协集团 4 1.2 称 重 传 感 器 ： 称 重 筒 ...
