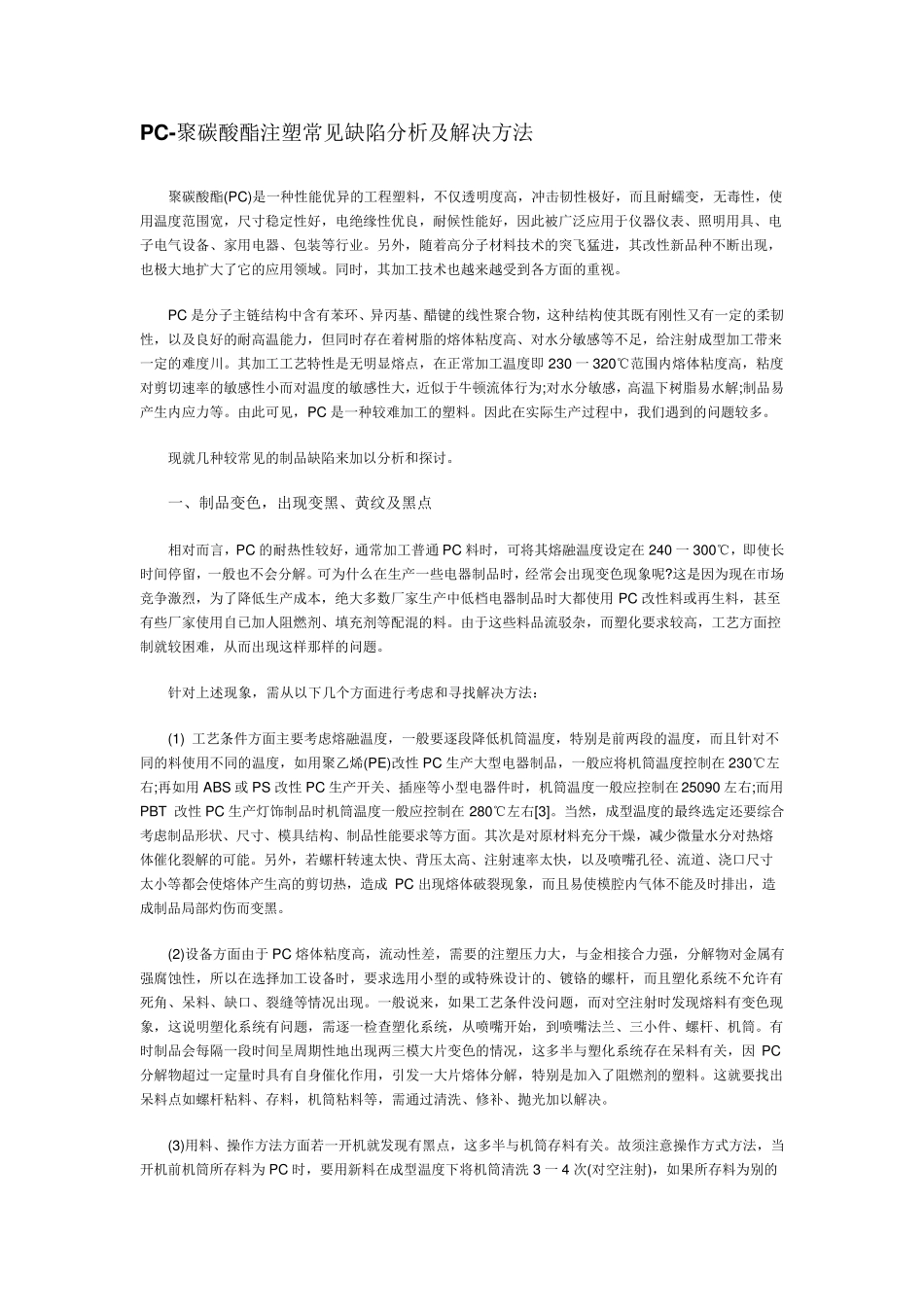

PC-聚碳酸酯注塑常见缺陷分析及解决方法 聚碳酸酯(PC)是一种性能优异的工程塑料，不仅透明度高，冲击韧性极好，而且耐蠕变，无毒性，使用温度范围宽，尺寸稳定性好，电绝缘性优良，耐候性能好，因此被广泛应用于仪器仪表、照明用具、电子电气设备、家用电器、包装等行业。另外，随着高分子材料技术的突飞猛进，其改性新品种不断出现，也极大地扩大了它的应用领域。同时，其加工技术也越来越受到各方面的重视。 PC 是分子主链结构中含有苯环、异丙基、醋键的线性聚合物，这种结构使其既有刚性又有一定的柔韧性，以及良好的耐高温能力，但同时存在着树脂的熔体粘度高、对水分敏感等不足，给注射成型加工带来一定的难度川。其加工工艺特性是无明显熔点，在正常加工温度即230 一 320℃范围内熔体粘度高，粘度对剪切速率的敏感性小而对温度的敏感性大，近似于牛顿流体行为;对水分敏感，高温下树脂易水解;制品易产生内应力等。由此可见，PC 是一种较难加工的塑料。因此在实际生产过程中，我们遇到的问题较多。 现就几种较常见的制品缺陷来加以分析和探讨。 一、制品变色，出现变黑、黄纹及黑点 相对而言，PC 的耐热性较好，通常加工普通 PC 料时，可将其熔融温度设定在240 一 300℃，即使长时间停留，一般也不会分解。可为什么在生产一些电器制品时，经常会出现变色现象呢?这是因为现在市场竞争激烈，为了降低生产成本，绝大多数厂家生产中低档电器制品时大都使用 PC 改性料或再生料，甚至有些厂家使用自已加人阻燃剂、填充剂等配混的料。由于这些料品流驳杂，而塑化要求较高，工艺方面控制就较困难，从而出现这样那样的问题。 针对上述现象，需从以下几个方面进行考虑和寻找解决方法： (1) 工艺条件方面主要考虑熔融温度，一般要逐段降低机筒温度，特别是前两段的温度，而且针对不同的料使用不同的温度，如用聚乙烯(PE)改性 PC 生产大型电器制品，一般应将机筒温度控制在230℃左右;再如用 ABS 或 PS 改性 PC 生产开关、插座等小型电器件时，机筒温度一般应控制在25090 左右;而用PBT 改性 PC 生产灯饰制品时机筒温度一般应控制在280℃左右[3]。当然，成型温度的最终选定还要综合考虑制品形状、尺寸、模具结构、制品性能要求等方面。其次是对原材料充分干燥，减少微量水分对热熔体催化裂解的可能。另外，若螺杆转速太快、背压太高、注射速率太快，以及喷嘴孔径、流道、浇口尺寸太小等都会使熔体产生高的剪切热，造成PC 出...
